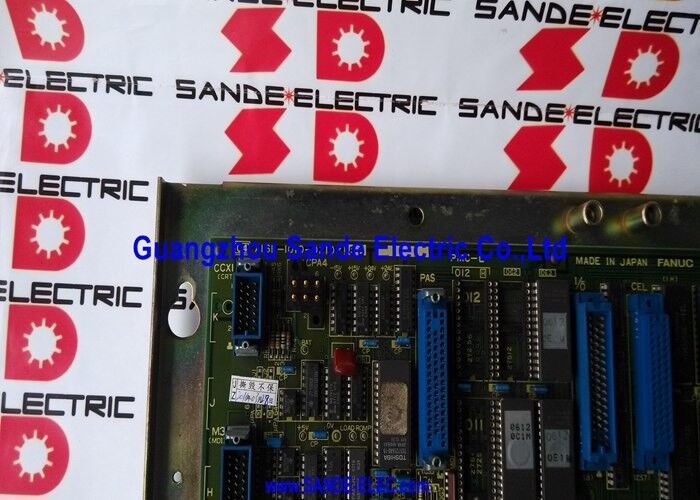

Tabela de controlo do eixo A16B-1210-0430 A16B12100430 A16B-121O-O43O

A16B-1210-0430∙ FANUC Série 10/11 Dual Analog Ad-On Axis Board ∙ 2-Axis / Pulse Coder × 2 / 5th & 6th Axis / 10-M / 10-T / F11 / F110

Aumentar a contagem de eixos

As plataformas CNC da série 10 e da série 11 da FANUC são concebidas para máquinas-ferramentas de múltiplos eixos.Mas algumas máquinas exigem mais eixos do que a configuração de base fornece:

Um torno CNC de torres duplas, por exemplo, necessita de quatro eixos: X1, Z1 para a primeira torreta e X2, Z2 para a segunda.Estas aplicações excedem os dois ou três eixos da placa CNC principal manuseia sozinho.

A A16B-1210-0430 é a placa de expansão que fecha esta lacuna.Conectando esta placa para o CNC adiciona dois canais de eixo analógico adicionais para o sistema extendendo o CNC de sua contagem de eixo base para o número maior exigido pela máquinaCom o A16B-1210-0430 instalado, torna-se possível uma máquina de 4 eixos a partir de um sistema de base de 2 eixos, ou uma configuração de 5 eixos e 6 eixos torna-se acessível.

Principais especificações

Aplicações ️ Tornos Twin Turret e Centros de Mecânica de 5 Eixos

O A16B-1210-0430 aparece mais comumente em dois tipos de máquinas:

Ferramentas CNC de torres duplas:A placa do eixo principal controla a primeira torre (X1, Z1). A A16B-1210-0430 adiciona os segundos eixos da torre (X2, Z2),que permitam a rotação sincronizada ou independente de duas torres numa única passagem de máquina.

Centros de usinagem de 5 eixos:Três eixos lineares da placa principal; o A16B-1210-0430 adiciona os 4o e 5o eixos rotativos (normalmente A e B ou B e C).Esta configuração permite o contorno simultâneo de 5 eixos para componentes aeroespaciais complexos e para moldes.

Cenários de aplicação

Falha no eixo do torno de torres gêmeas:Um torno CNC com torres gêmeas desenvolve um alarme no eixo X da segunda torre.Substituição da placa restaura a operação do segundo eixo da torre.

Alarme do centro de usinagem de 5 eixos no 5o eixo:Um centro de usinagem com um comando FANUC série 10-MF produz um alarme de servo persistente no 5o eixo.A placa do eixo de adição A16B-1210-0430 é identificada como a falhaA substituição da placa resolve o alarme.

Perguntas frequentes

P1: O A16B-1210-0430 pode ser utilizado com CNCs da série 12 ou da série 16?

A A16B-1210-0430 é projetada especificamente para as plataformas CNC da série 10 e da série 11/110 da era analógica.Os sistemas digitais FANUC da série 12 e posteriores usam diferentes arquiteturas de placas de eixo e diferentes placas de eixo adicionalO A16B-1210-0430 não é compatível com os CNCs de interface de eixo digital.

Q2: Quais servos de corrente contínua são compatíveis com o A16B-1210-0430?

A placa tem interfaces com os amplificadores de controlo de velocidade de CC da série M da FANUC, especificamente os modelos 6047 e 6050.Trata-se dos servos de corrente contínua da última geração da gama de produtos da FANUC antes da transição para os servos de corrente alternadaA placa também funciona com a primeira geração de servo-drives FANUC AC para a série 10.

P3: A remoção do A16B-1210-0430 afeta os canais do eixo principal?

O A16B-1210-0430 é uma placa puramente aditiva ∙ acrescenta dois canais de eixo ao sistema sem afetar os eixos existentes da placa principal.Remover ou substituir o A16B-1210-0430 não interrompe os canais de 2 ou 3 eixos da placa principalApenas os dois eixos adicionais (normalmente 5o e 6o) são afetados pelo estado deste quadro.

Q4: Como é colocado o A16B-1210-0430 no rack do controlador CNC?

A placa é ligada a uma ranhura definida no rack do controlador CNC da série 10/11 A posição da ranhura é especificada no manual de ligação de hardware da série 10/11 do FANUCO conector da borda da placa se conecta ao plano de fundo do rack; os cabos de servoacção se conectam aos conectores do painel frontal da placa para a saída analógica e os sinais de feedback do codificador de pulso.

Q5: Que parâmetros CNC devem ser definidos após a montagem de um A16B-1210-0430 de substituição?

Parâmetros dos eixos adicionais tipo de eixo (linear ou rotativo), direção de deslocamento, resolução do codificador de pulsos (pulsos por rotação do motor), atribuição do nome do eixo,e os ganhos do circuito de servo ¢ devem ser verificados após a substituiçãoEstes são mantidos na memória de parâmetros principais do CNC e não são alterados pela própria substituição da placa.confirmar as configurações dos parâmetros antes de voltar a colocar a máquina em produção, assegura que os eixos adicionais se comportam corretamente com a nova placa instalada.
