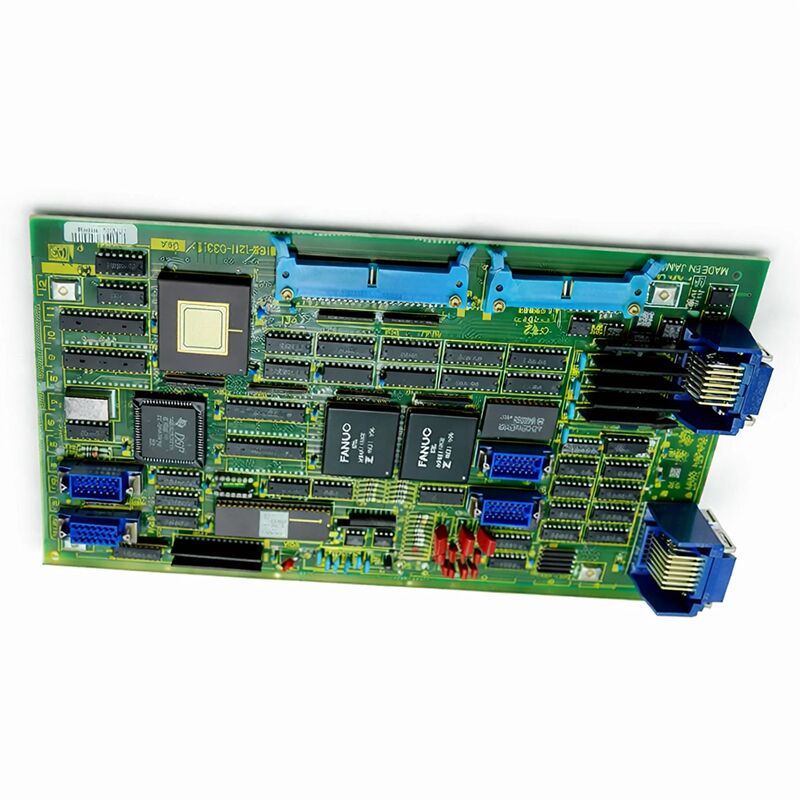

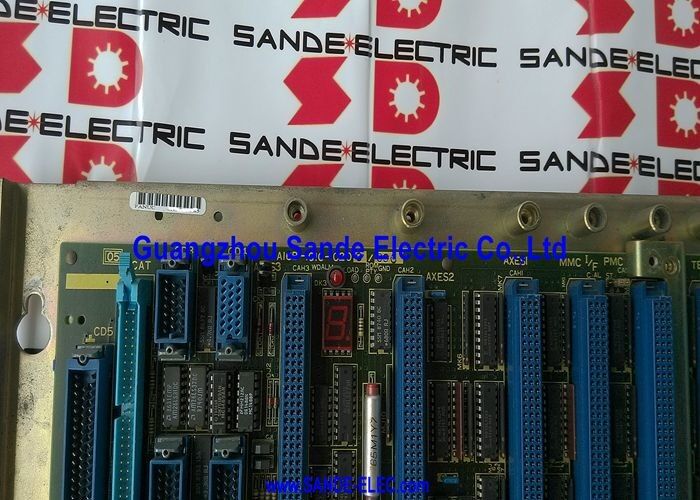

FANUC Controle do eixo A16B-1211-0270 A16B12110270 A16B-1211-O27O

FANUC A16B-1211-0270 | Sistema 10 / 11 Placa de Expansão de Eixos Digitais emdash; 2 Eixos, Origem Japão

Número da Peça: A16B-1211-0270

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de Expansão de Eixos Digitais (2 Canais)

Série da Placa: A16B-1211

Sistemas Compatíveis:FANUC System 10, System 11

Contagem de Eixos: 2 (eixos adicionais)

Descrição: Placa de Expansão de Eixos Digitais 10/11, 2 Eixos

Visão Geral

A A16B-1211-0270 é a placa de controle de eixos adicionais de 2 eixos para os controladores CNC System 10 e System 11 da FANUC. É uma placa de expansão emdash; não um controlador autônomo emdash; que estende a contagem de eixos de configurações CNC System 10/11 existentes, fornecendo controle de servo digital para dois eixos adicionais.

Adicionar esta placa a uma instalação base do System 10/11 permite que máquinas que requerem mais eixos controlados do que a configuração padrão oferece operem dentro da mesma plataforma de controlador comprovada.

Os System 10 e System 11 da FANUC foram plataformas CNC de alto desempenho projetadas para aplicações de usinagem complexas emdash; centros de usinagem grandes, linhas de produção com múltiplos paletes e máquinas que exigem movimento coordenado de múltiplos eixos.

A contagem de eixos do controlador base era frequentemente suficiente, mas os projetos de máquinas mais exigentes precisavam de mais expansão. A A16B-1211-0270 forneceu essa expansão com dois eixos adicionais controlados digitalmente.

A placa se interliga com os drives de servo digitais de sua época. As máquinas System 10/11 geralmente usavam unidades de drive digitais FANUC série S e similares, e a interface digital da placa de expansão de eixos correspondia a esses drives.

Os dois eixos adicionais servidos por esta placa são totalmente integrados ao sistema CNC emdash; eles participam do movimento coordenado com os eixos primários, aparecem no programa da peça como eixos controláveis padrão e respondem aos mesmos comandos G-code que qualquer outro eixo no sistema.

Especificações Principais

Arquitetura do System 10/11 e Expansão de Eixos

Os System 10 e System 11 da FANUC faziam parte da linha de produtos que posicionou a FANUC no topo do mercado de CNC em sua época. Esses controladores alimentavam máquinas-ferramenta grandes e capazes emdash; máquinas com grandes espaços de trabalho, altas taxas de remoção de material e requisitos de precisão exigentes.

A arquitetura de expansão de eixos foi uma escolha de design deliberada: ao construir o controlador base em torno de uma contagem de eixos definida e fornecer placas de expansão para aplicações que precisavam de mais, a FANUC criou uma plataforma flexível que poderia atender a uma ampla gama de projetos de máquinas sem exigir controladores fundamentalmente diferentes.

A A16B-1211-0270 adiciona dois eixos à configuração do System 10/11.

Em uma máquina que usa esta placa, a lógica de interpolação do controlador coordena todos os eixos simultaneamente emdash; tanto os eixos primários das placas de controle principais quanto os eixos adicionais desta placa de expansão.

O programa da peça opera em todos os eixos como um sistema unificado. Um contorno que requer movimento simultâneo em quatro ou mais eixos é executado com todos os eixos se movendo em coordenação, independentemente de qual placa física gerencia cada eixo.

A interface digital nesta placa foi um recurso chave. O controle digital de eixos forneceu melhor imunidade a ruído e comportamento mais consistente do que as abordagens de interface de eixo analógicas anteriores.

No complexo ambiente elétrico de um grande gabinete de máquina CNC emdash; com cabos de alimentação de motor, cabos de feedback de encoder e cabos de sinal de controle todos passando em proximidade emdash; a integridade do sinal digital foi um benefício prático.

Placa de Eixo como um Subsistema Crítico

Do ponto de vista da máquina, a placa de eixo adicional não é um extra opcional emdash; em máquinas que foram construídas para exigir sua função, ela é tão essencial quanto a placa de controle principal. Uma máquina projetada para usinagem simultânea de cinco eixos não pode realizar suas operações pretendidas com apenas três eixos controláveis.

Quando a A16B-1211-0270 falha, os dois eixos adicionais que ela serve ficam indisponíveis, e a capacidade da máquina é reduzida ao que a contagem de eixos primários restante permite.

Essa criticidade significa que ter uma peça de reposição testada à mão é prudente para operações onde as máquinas System 10/11 contribuem para cronogramas de produção que não podem absorver facilmente tempo de inatividade não planejado.

A placa é antiga o suficiente para que a obtenção de uma substituição quando necessária possa exigir tempo de entrega.

O gerenciamento proativo de peças de reposição evita a situação em que uma falha da placa se torna uma interrupção prolongada da máquina.

Manutenção em Placas Desta Idade

A A16B-1211-0270 é um produto da era System 10/11 da FANUC emdash; placas que agora têm várias décadas. Componentes eletrônicos envelhecem. Capacitores eletrolíticos, que aparecem nos circuitos de condicionamento de energia e processamento de sinal nesta placa, têm vidas úteis finitas medidas em anos sob as condições de operação de um gabinete de controlador CNC.

Uma placa que apresenta comportamento errático emdash; falhas intermitentes de eixo, alarmes que aparecem e desaparecem sem causa mecânica ou elétrica clara emdash; muitas vezes está exibindo degradação de capacitor em estágio inicial. Este é um sinal de idade em vez de falha catastrófica, e é frequentemente reversível através de recondicionamento em nível de componente.

Substituir os capacitores eletrolíticos da placa por novos componentes da mesma especificação restaura o condicionamento da fonte de alimentação e pode retornar a placa a um serviço confiável por muitos anos.

O recondicionamento da placa é uma opção econômica para componentes desta idade e escassez.

Dada a dificuldade em obter placas de substituição de especificação original, uma placa profissionalmente recondicionada e testada funcionalmente é um recurso de alto valor.

FAQ

P1: Em um centro de usinagem System 11, os 4º e 5º eixos apresentam alarme ao ligar. Os três primeiros eixos estão normais. A A16B-1211-0270 é a causa provável?

Falha simultânea de ambos os eixos servidos pela placa de expansão, enquanto os eixos primários permanecem normais, é o padrão de falha característico de uma falha de placa de expansão de eixo. Ambos os eixos com falha compartilham a A16B-1211-0270 como sua placa comum.

Se os drives de servo e motores para os 4º e 5º eixos testarem como não danificados, a placa de expansão é a principal suspeita.

Confirme verificando se o conector da placa está totalmente engatado antes de concluir que a placa falhou.

P2: Apenas um dos dois eixos na A16B-1211-0270 gera um alarme. O outro eixo de expansão está normal. Isso indica a placa ou o drive/motor?

Uma falha de eixo único de uma placa de expansão de dois eixos é mais ambígua. Se a placa tiver uma falha de circuito de canal único (um circuito de entrada ou driver de saída para esse canal específico), a placa pode falhar em um eixo enquanto o outro permanece funcional.

No entanto, falhas de eixo único indicam mais comumente uma falha no drive, motor ou cabo nesse eixo específico.

Teste o drive e o motor no eixo afetado antes de concluir que a placa falhou. Se os componentes externos estiverem bons, o circuito de canal único da placa falhou.

P3: Após anos de serviço confiável, os eixos adicionais começaram a apresentar erros de posição ocasionais que se corrigem. Nenhum alarme é gerado. O que está acontecendo?

Erros de posição auto-corrigíveis sem geração de alarme sugerem distúrbios de sinal intermitentes no caminho do eixo de expansão em vez de falhas de componentes diretas.

As causas mais prováveis são: um conector com resistência de contato em desenvolvimento, um capacitor envelhecido na placa produzindo falhas de alimentação ocasionais que causam breves distúrbios de sinal de controle, ou um cabo com uma conexão intermitente.

Inspecione e reconecte todos os conectores no caminho do eixo de expansão.

Se a condição persistir após o serviço do conector, os capacitores da placa são o próximo foco.

P4: A A16B-1211-0270 foi removida e examinada. Vários capacitores eletrolíticos mostram inchaço visível ou vazamento de eletrólito. A placa pode ser reparada?

Inchaço visível ou vazamento de capacitores eletrolíticos indica que os capacitores falharam e devem ser substituídos. Esta é uma condição reparável.

Os capacitores afetados devem ser dessoldados e substituídos por novos capacitores da mesma especificação ou equivalente.

A placa deve ser limpa de qualquer resíduo de eletrólito, que é quimicamente ativo e pode danificar as trilhas da PCB e componentes adjacentes se deixado no lugar.

Após a substituição do capacitor, a placa deve ser testada funcionalmente antes da reinstalação. Este reparo restaura a placa efetivamente.

P5: A máquina System 11 está sendo desativada. A A16B-1211-0270 pode ser usada em uma máquina System 10 que também precisa de expansão de eixo?

System 10 e System 11 aparecem na compatibilidade da A16B-1211-0270.

Se uma placa retirada de uma instalação System 11 é diretamente utilizável em uma máquina System 10 depende das configurações específicas do controlador e de quaisquer requisitos de versão de hardware ou software que possam diferir entre as duas instalações.

Verifique se os parâmetros de atribuição de eixo na máquina de destino são compatíveis com a placa e confirme se não existem diferenças de configuração de hardware entre as interfaces de expansão de eixo do System 10 e System 11 antes da instalação.
