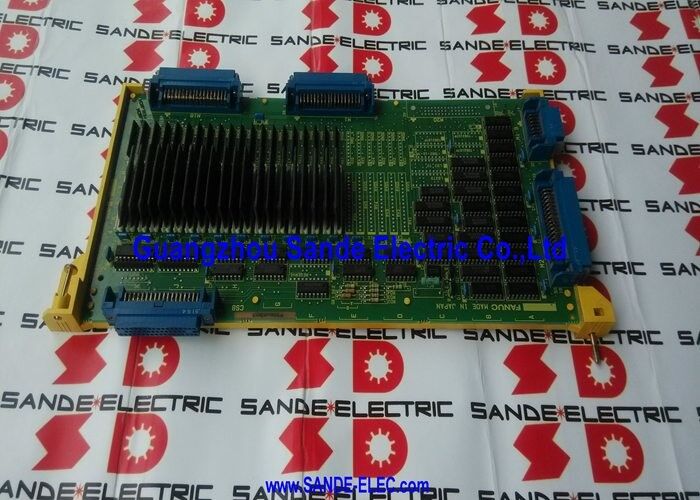

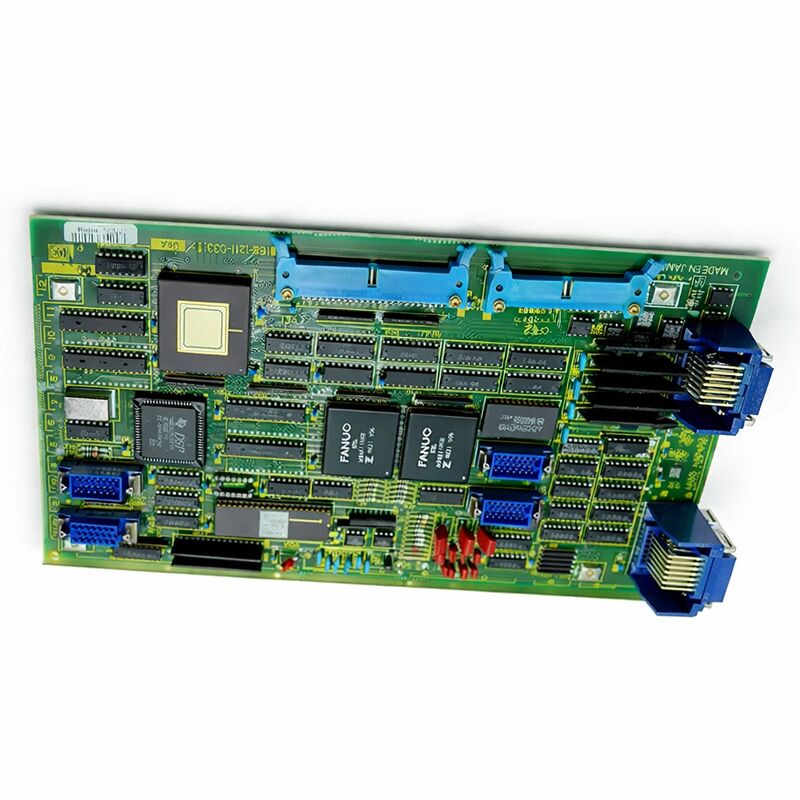

O controlo do eixo A16B-1211-0272

FANUC A16B-1211-0272 | Placa de PCB de Eixo Adicional Digital de Canal Duplo do Sistema 10 / 11 — Interface de Drive Série 6057, Origem Japão

Número da peça: A16B-1211-0272

Fabricante: FANUC Corporation (Japão)

Tipo de produto: Placa de PCB de Controle de Eixo Adicional Digital de 2 Canais

Série da Placa: A16B-1211

Sistemas Compatíveis: FANUC System 11, 11A, 11M, 11T, 11F — e System 10

Canais de Eixo: 2 (controlador periférico de eixo duplo)

Drives Compatíveis: Amplificadores de servo AC digitais série 6057 (também série 6058)

Entrada do Encoder: Sinal quadrado do codificador de pulsos

Construção: Through-hole (não montagem em superfície)

Status: Descontinuado pelo Fabricante

Visão Geral

O A16B-1211-0272 é a placa controladora de eixo digital de dois canais para as plataformas CNC System 10 e 11 da FANUC. É uma placa de eixo periférica — não um controlador autônomo — que adiciona dois eixos servo controlados digitalmente a uma instalação do System 10/11.

Trabalhando em conjunto com a placa controladora principal e outras placas de eixo no sistema, ela fornece a interface servo digital para seus dois eixos designados, conectando os comandos de posição interpolados do controlador às unidades de drive servo AC digital série 6057 ou 6058 que acionam o motor.

Os Sistemas 10 e 11 foram as plataformas CNC de alta capacidade da FANUC de sua geração. Centros de usinagem, centros de torneamento e máquinas de produção complexas equipadas com esses controladores exigiam movimento coordenado multieixo — alguns exigindo quatro, cinco ou mais eixos controlados simultaneamente.

A arquitetura de placa de eixo periférica suportava isso permitindo que os fabricantes de máquinas e integradores de sistemas combinassem várias placas de eixo em torno do controlador principal, com cada placa gerenciando seu grupo de eixos designado.

O A16B-1211-0272, com sua capacidade de dois canais, foi central para esse esquema de expansão.

A placa carrega a designação GE FANUC ao lado das marcações FANUC, refletindo a era da joint venture durante a qual muitos desses controladores foram comercializados. A construção não montada em superfície confere à placa uma robustez que se provou ao longo de décadas em serviço de máquinas-ferramenta.

Os componentes through-hole são individualmente acessíveis para inspeção e, quando aplicável, substituição.

Especificações Principais

Arquitetura de Placa de Eixo Periférica no Sistema 10/11

Os Sistemas 10 e 11 da FANUC foram projetados em torno de um modelo de controle de eixo distribuído.

A placa controladora principal gerenciava a carga de processamento geral do CNC — interpretação de programas, cálculos de interpolação, execução de PMC e manuseio da interface do operador.

As placas de eixo gerenciavam as interfaces servo. Cada placa de eixo recebia seus comandos de posição do controlador, calculava a demanda de velocidade correspondente e a entregava ao drive servo para aquele eixo.

O A16B-1211-0272 gerenciava dois eixos simultaneamente. Em um centro de usinagem de quatro eixos, por exemplo, duas placas A16B-1211-0272 poderiam atender a todos os quatro eixos — uma placa para os eixos X e Y, outra para o Z e um quarto eixo.

Em uma máquina de cinco eixos, as duas placas mais uma placa de canal único completavam o conjunto. O controlador coordenava todas as placas em tempo real, de modo que todos os eixos pudessem se mover simultaneamente em trajetórias precisas e interpoladas.

O design de canal duplo da placa reflete a arquitetura prática de sua época: dois eixos por placa era o ponto de equilíbrio entre a complexidade da placa e a modularidade do sistema.

Placas de canal único atendiam máquinas onde eixos individuais tinham configurações diferentes; placas de canal duplo atendiam ao caso comum onde pares de eixos podiam compartilhar uma placa.

Interface de Drive: Compatibilidade com as Séries 6057 e 6058

Os amplificadores de servo AC digitais série 6057 foram as unidades de drive primárias emparelhadas com o System 11 na linha de produtos da FANUC na época.

Esses drives recebiam comandos de velocidade digitais da placa de eixo e os convertiam para a corrente do motor necessária para atingir a velocidade comandada.

O caminho de feedback — dados de posição do codificador de pulsos do motor — retornava através da placa de eixo para o controlador.

O feedback do codificador de pulsos é um sinal de onda quadrada.

O circuito de entrada da placa processa essas ondas quadradas, contando os pulsos para determinar a posição do eixo. A precisão da contagem de posição determina a resolução de medição de posição do controlador.

A interface foi projetada para os tipos de codificador de pulsos usados com os motores das séries 6057/6058 do período.

O A16B-1211-0272 também foi projetado para funcionar com uma variedade de interfaces de spindle e servo, acomodando tipos de drive digitais e seriais, e em algumas configurações, interfaces analógicas.

Essa flexibilidade o tornou adaptável à variedade de projetos de máquinas que incorporavam os controles do System 10/11.

Suporte Legado e Manutenibilidade

As máquinas System 10/11, embora antigas para qualquer padrão contemporâneo, permanecem em operação produtiva em oficinas que investiram nelas e as mantêm. A qualidade mecânica dessas máquinas é frequentemente excelente.

A eletrônica é o componente com o limite de vida útil prático — e entre a eletrônica, as placas de eixo estão entre as mais propensas a necessitar de atenção, dado o papel direto que desempenham no controle servo.

A construção through-hole é uma vantagem de manutenibilidade nesta idade. Capacitores eletrolíticos envelhecidos — o modo de falha mais comum relacionado à idade em PCBs desta época — podem ser substituídos usando equipamento de soldagem padrão.

Uma placa que exibe comportamento errático do eixo, alarmes servo intermitentes ou outros sintomas consistentes com filtragem degradada da fonte de alimentação pode ser frequentemente restaurada por uma substituição preventiva de capacitor, estendendo consideravelmente sua vida útil.

FAQ

P1: Ambos os eixos atendidos pelo A16B-1211-0272 alarmam simultaneamente ao ligar. Os drives e motores não apresentam falhas independentes. Esta placa é a causa?

Alarmes simultâneos de eixo duplo ao ligar, com drives e motores confirmados como bons, é o padrão característico de uma placa de eixo que falha em completar sua inicialização.

Ambos os eixos compartilham os circuitos comuns da placa para fonte de alimentação e comunicação com o controlador.

Uma falha nesses circuitos compartilhados afeta ambos os eixos igualmente. Inspecione e reinstale os conectores da placa primeiro. Se a reinstalação não resolver os alarmes, a fonte de alimentação da placa ou o circuito de interface requerem reparo ou substituição.

P2: Apenas um dos dois eixos desta placa alarma, enquanto o outro está normal. Isso significa que o circuito de canal único da placa falhou, ou a causa pode ser externa?

Alarmes de eixo único com um canal normal e um canal com defeito são mais propensos a ter causas externas do que uma falha de canal único no nível da placa. A unidade de drive, o motor ou o cabo do encoder para o eixo afetado são os primeiros itens a serem verificados.

Falhas de canal único na placa ocorrem, mas falhas de conector e drive são consideravelmente mais comuns.

Verifique a conexão do drive, motor e feedback do encoder para o eixo com defeito antes de concluir que a placa está com defeito.

P3: A máquina funciona normalmente em baixas velocidades, mas produz erros de seguimento excessivos durante a translação rápida em ambos os eixos atendidos por esta placa. Outros eixos não são afetados. O que poderia causar isso?

Erros de seguimento em translação rápida que não aparecem em baixa velocidade sugerem que o sinal de comando de velocidade da placa não está chegando às unidades de drive de forma limpa em níveis de demanda mais altos. Isso pode ser causado por componentes degradados de condicionamento de sinal — capacitores ou resistores — nos circuitos de saída de velocidade da placa.

Também pode indicar resistência de contato do conector que é insignificante em baixas frequências, mas causa atenuação do sinal nas taxas de atualização mais altas necessárias durante a translação rápida.

P4: Um A16B-1211-0272 de substituição foi obtido, mas carrega um sufixo de revisão de hardware diferente. É seguro instalá-lo?

Pequenas alterações de revisão de hardware dentro do mesmo número de peça base geralmente representam melhorias de componentes ou layout que mantêm a compatibilidade retroativa. Placas de revisão posterior instaladas no lugar de revisões anteriores são geralmente compatíveis.

No entanto, confirmar a compatibilidade com a documentação da máquina ou com um recurso de serviço FANUC qualificado antes da instalação é a abordagem responsável, particularmente para máquinas de produção de alto valor onde o tempo de inatividade devido a uma instalação incompatível seria caro.

P5: O fabricante da máquina não está mais em operação. Como os parâmetros corretos de atribuição de eixo podem ser determinados para a placa de substituição?

Os manuais de hardware dos Sistemas 10/11 da FANUC, que descrevem a configuração da placa de eixo e as atribuições de parâmetros, são separados da documentação do fabricante da máquina e estão disponíveis através da rede de documentação da FANUC e fornecedores especializados de documentação industrial.

Esses manuais descrevem as configurações de parâmetros que atribuem os canais de cada placa de eixo a números de eixo específicos no controlador.

Com o backup de parâmetros do controlador (se disponível) e o manual de hardware, a configuração correta pode ser estabelecida.
