FANUC A16B-1211-0331 | Placa de Controle de Eixo Adicional Série 0-B — Expansão de 5º/6º Eixo, Origem Japão

Número da Peça: A16B-1211-0331

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de Controle de Eixo Adicional (Canal Único)

Série da Placa: A16B-1211

Sistemas Compatíveis: FANUC Série 0-B (0-MB, 0-TTB, 0-P4B, 0-PB)

Contagem de Eixos: 1 (expansão de eixo adicional)

Interface: Digital — controla drives servo digitais da série S (6058)

Construção: Through-hole (não montagem em superfície)

Visão Geral

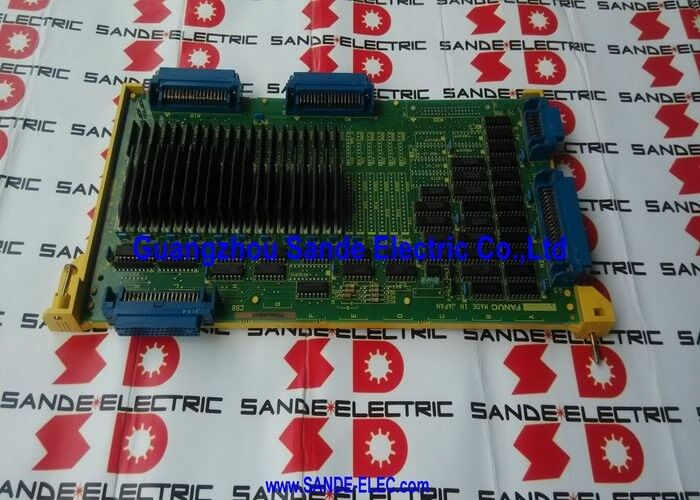

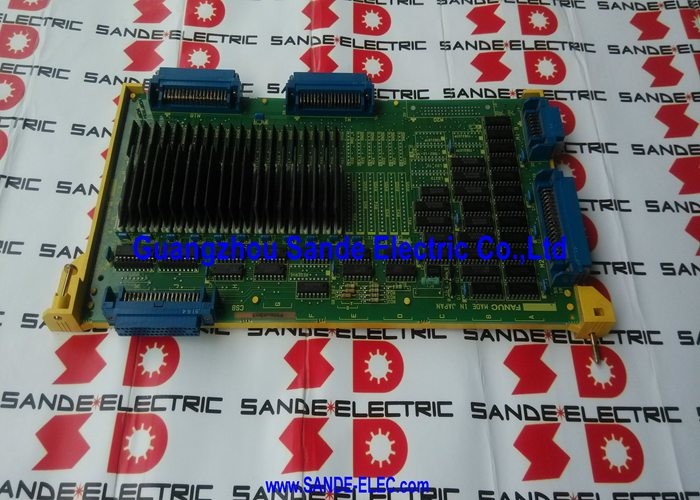

A A16B-1211-0331 é a placa de controle de eixo adicional para os controladores CNC FANUC Série 0-B. Ela expande a capacidade de controle de eixo das configurações 0-B — o centro de usinagem 0-MB, o centro de torneamento de torre dupla 0-TTB, o paletizador 0-P4B e as variantes de furadeira 0-PB — adicionando mais um eixo servo controlado digitalmente ao conjunto de eixos existente.

A Série 0-B foi a última e mais capaz geração da arquitetura CNC de 16 bits da FANUC. Foi a evolução que seguiu a série 0-A, trazendo poder de processamento aprimorado e capacidades aprimoradas, mantendo a filosofia de design confiável e comprovada em campo que tornou a série 0 comercialmente bem-sucedida.

A configuração 0-MB suportava centros de usinagem com até quatro eixos em sua forma padrão.

A A16B-1211-0331 adicionava o quinto ou sexto eixo quando o projeto da máquina exigia mais do que a configuração base fornecia.

A placa é montada na placa principal do controlador 0-B ao lado da placa de comando Sub CPU A16B-1211-0320, que coordena a operação do eixo adicional.

Este par — placa de comando mais placa de eixo — foi a abordagem padrão para expansão de eixo na plataforma 0-B.

A placa de eixo lida com a interface servo para o eixo adicional: os comandos digitais PWM para o drive da série 6058 e o processamento de feedback do encoder do motor.

Especificações Principais

A Plataforma 0-B e a Expansão de Eixo

A série FANUC 0-B representou o estado maduro da era CNC de 16 bits. A contagem de eixos base atendia às necessidades da maioria das configurações de máquinas, mas muitos projetos de máquinas — particularmente centros de usinagem com mesas rotativas, máquinas de paletes duplos e centros de torneamento multifuncionais — exigiam um ou dois eixos a mais do que o conjunto de placas padrão fornecia.

A solução da FANUC foi a arquitetura de placa de eixo adicional.

Em vez de exigir um controlador completamente diferente para máquinas com mais eixos, a expansão poderia ser alcançada adicionando a placa de eixo específica à configuração do controlador existente.

A A16B-1211-0331 forneceu um desses eixos adicionais. Quando dois eixos adicionais eram necessários, duas placas eram usadas.

A placa de eixo gera os comandos servo PWM digitais para a unidade de drive do eixo adicional.

A unidade de drive para este eixo é o mesmo amplificador servo digital da série 6058 usado para os eixos primários.

A placa de eixo também recebe o feedback de posição do encoder do motor do eixo adicional, completando o controle de posição em malha fechada para esse eixo.

O controlador vê o eixo adicional como mais um eixo em sua configuração.

O programa CNC o utiliza com os mesmos comandos de eixo G-code de qualquer outro eixo.

A adição é transparente para o programa da peça — o eixo expandido se comporta de forma idêntica aos eixos primários da perspectiva do operador e do programador.

Design Through-Hole e Praticidade de Manutenção

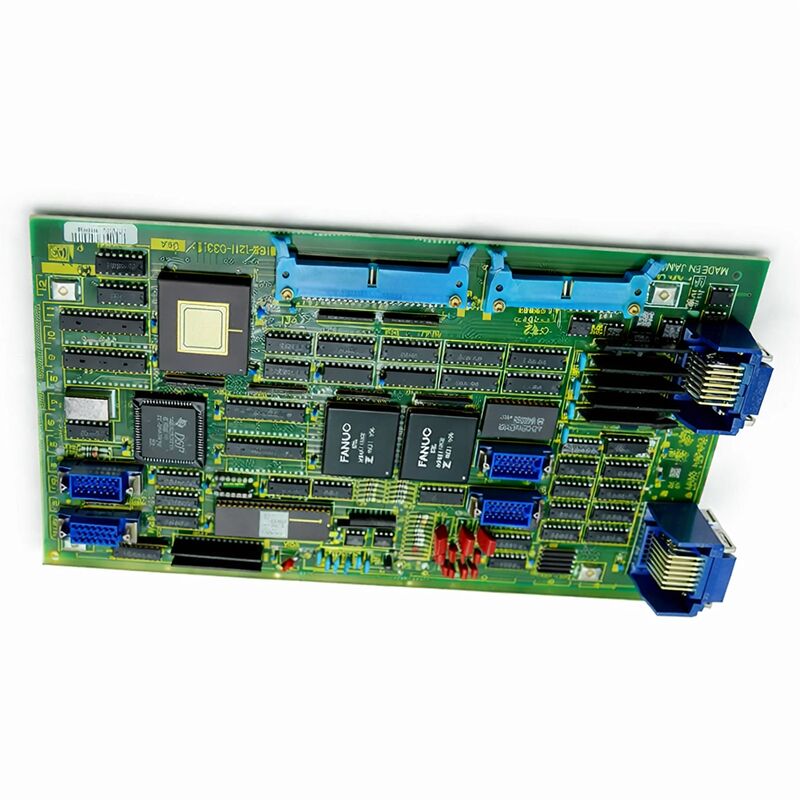

Como outras placas da era 0-B, a A16B-1211-0331 usa construção through-hole. Os componentes são montados inserindo seus terminais através da PCB e soldando no verso. Esta é uma abordagem fundamentalmente diferente da construção de montagem em superfície que se tornou padrão em gerações posteriores da FANUC.

A construção through-hole tem vantagens práticas para uma placa que agora tem décadas de idade.

Os componentes são individualmente acessíveis e substituíveis com equipamento de soldagem padrão.

Um capacitor que envelheceu e falhou pode ser identificado e substituído sem ferramentas de retrabalho SMT. Os contatos do conector podem ser limpos e testados individualmente.

Para placas desta época, o modo de falha de envelhecimento mais comum é a degradação de capacitores eletrolíticos. Os capacitores secam lentamente ao longo do tempo, e sua impedância aumenta à medida que seu eletrólito evapora.

Em uma placa de controle de eixo, capacitores degradados na seção de fonte de alimentação produzem tensões de alimentação instáveis que causam comportamento errático do eixo ou alarmes intermitentes.

A substituição preventiva de capacitores em uma placa que apresenta sintomas relacionados à idade é frequentemente a abordagem de restauração mais eficaz.

Requisito de Placa Companheira

A A16B-1211-0331 não opera como uma adição autônoma. Ela requer que a placa de comando Sub CPU A16B-1211-0320 esteja presente e funcional.

A placa Sub CPU fornece a lógica de processamento que coordena a operação do eixo adicional e se interliga ao barramento do controlador principal.

A placa de eixo lida com a interface servo para o eixo que a Sub CPU comanda.

Ao diagnosticar uma falha de eixo adicional em uma máquina 0-B, tanto a placa Sub CPU quanto a placa de eixo são locais potenciais de falha.

Uma falha na placa Sub CPU geralmente afeta todos os eixos adicionais coordenados por essa placa. Uma falha na placa de eixo geralmente afeta apenas o eixo específico que essa placa atende.

Essa distinção orienta a decisão de diagnóstico e substituição.

FAQ

Q1: O 5º eixo em um centro de usinagem 0-MB produz um alarme servo ao ligar. Os eixos primários (1–4) inicializam normalmente. O motor e o drive do 5º eixo parecem intactos. É provável que a A16B-1211-0331 esteja com defeito?

Um alarme de eixo adicional com operação normal dos eixos primários é consistente com uma falha na placa de eixo ou na placa de comando Sub CPU. Os eixos primários usam hardware de placa diferente, portanto, uma falha no conjunto de placas do eixo adicional não os afeta.

Verifique primeiro a placa Sub CPU — sua falha afeta todos os eixos adicionais simultaneamente. Se apenas o 5º eixo alarmar, a A16B-1211-0331 é mais provável que seja a falha.

Confirme se o drive e o motor estão intactos e, em seguida, prossiga para o diagnóstico da placa.

Q2: Tanto o 5º quanto o 6º eixos (ambos atendidos por placas de eixo adicionais) alarmam ao ligar simultaneamente. O que isso indica?

Falha simultânea de múltiplos eixos adicionais aponta para a placa de comando Sub CPU em vez de placas de eixo individuais. Ambas as placas de eixo dependem da Sub CPU para seus comandos operacionais.

Uma Sub CPU defeituosa faz com que ambos os eixos alarmem, independentemente da condição das placas de eixo.

Inspecione a placa Sub CPU, verifique seus conectores e, se a condição da placa for suspeita, substitua a placa Sub CPU antes das placas de eixo.

Q3: A máquina 0-B tem funcionado de forma confiável por muitos anos e recentemente o 5º eixo começou a apresentar erros de posição intermitentes que aparecem e desaparecem sem um gatilho consistente. A placa de eixo e o drive do 5º eixo testam como funcionais. O que mais poderia causar isso?

Erros de posição intermitentes que não seguem um padrão claro em uma máquina confiável geralmente apontam para um conector envelhecido ou um capacitor eletrolítico degradado em uma das placas na cadeia do eixo adicional.

O conector entre a placa de eixo e a placa Sub CPU, ou os conectores para a unidade de drive, podem desenvolver contatos de alta resistência ao longo do tempo.

Limpe e reconecte todos os conectores no caminho do sinal do 5º eixo. Se isso não resolver a falha intermitente, a substituição do capacitor na placa de eixo é o próximo passo.

Q4: Foi obtida uma substituição da A16B-1211-0331. Após a instalação, o 5º eixo exibe um alarme diferente do original. O que deve ser verificado?

Um alarme diferente após a substituição da placa geralmente indica um problema de configuração ou de conector, em vez de uma placa de substituição defeituosa.

Verifique se todos os conectores estão corretamente e totalmente encaixados na nova placa — o conector para a placa Sub CPU e o conector para a unidade de drive precisam estar totalmente engatados.

Confirme também se os parâmetros de atribuição de eixo no CNC estão configurados corretamente para o 5º eixo.

Uma incompatibilidade de parâmetros pode produzir alarmes que parecem relacionados ao hardware.

Q5: A A16B-1211-0331 pode operar em qualquer controlador da série 0, ou está limitada à 0-B?

A A16B-1211-0331 foi projetada especificamente para a plataforma de controlador FANUC Série 0-B. A interface da placa, o protocolo de barramento e a configuração do conector correspondem à arquitetura 0-B.

Ela não é intercambiável com placas de eixo adicionais de outras gerações da série 0 (0-A, 0-C ou 0-D), mesmo que essas placas sirvam a um propósito funcional semelhante.

As gerações 0-A e 0-C usavam especificações de placa diferentes para expansão de eixo. Sempre confirme a compatibilidade da série da placa antes da instalação.
