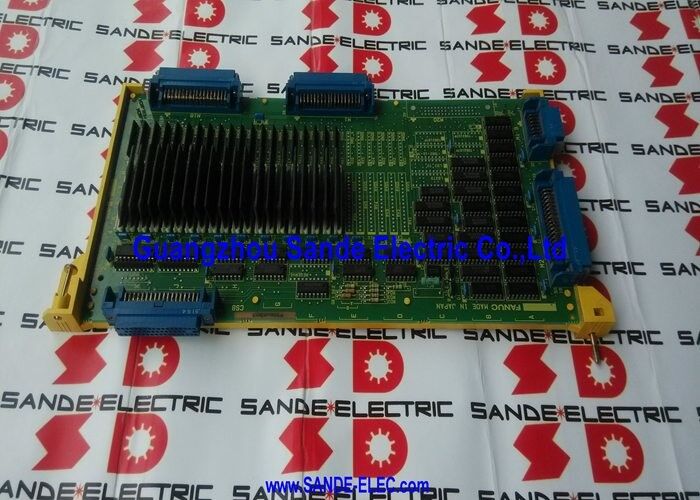

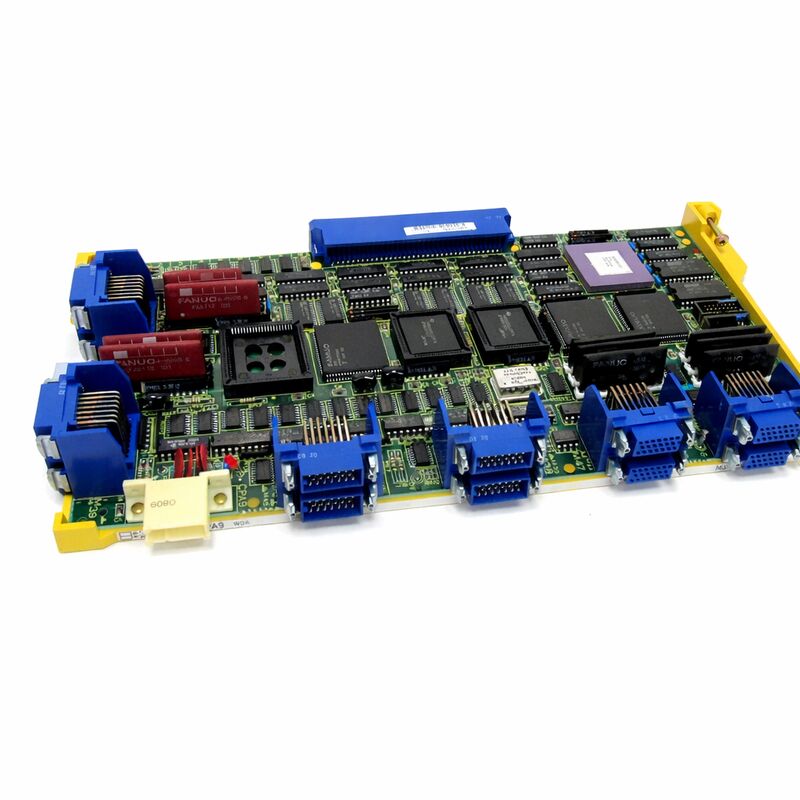

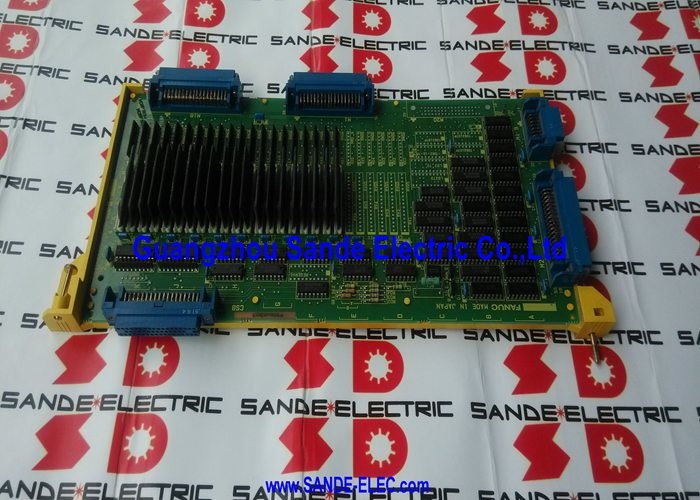

FANUC A16B-1212-0030∙ Série 15A Adaptador de Detector Separado PCB

Número da parte:A16B-1212-0030

Referências cruzadas:A16B12120030

Fabricante:FANUC Corporation (Japão)

Tipo de produto:Adaptador de detector separado ¢ PCB adicional

O que faz um detector separado e por que existe este quadro

Em um eixo de servo FANUC padrão, o feedback de posição vem do codificador montado no eixo do servomotor.Esse arranjo chamados de circuito semi-fechado é preciso o suficiente para a maioria das aplicações de máquinas-ferramenta.

O controlo de circuito fechado completa acrescenta um segundo dispositivo de retroalimentação montado directamente no elemento móvel da máquina: uma balança linear na mesa, um inductor rotativo num eixo rotativo,ou um codificador de posição secundário na porca do parafusoA posição mecânica real da máquina, não apenas o ângulo do eixo do motor, é transmitida de volta para o CNC.a deflexão do rolamento entre o motor e a peça é medida e corrigida em tempo real.

O A16B-1212-0030 é o hardware que faz este trabalho em sistemas da série 15A. Ele adiciona o caminho de entrada de sinal para o detector separado para o controle CNC sem esta placa,a série 15A não pode aceitar ou processar um sinal de detector separado, e qualquer parâmetro que permita um feedback de circuito fechado gerará um alarme.

Esta placa é adaptada às instalações da série FANUC 15-MA (centro de usinagem) e 15-TA (centro de torneamento).É um PCB adicional que se conecta ao hardware de controle da série 15A e fornece o canal de processamento de sinal adicional que o detector separado requer.

Aplicações típicas

Máquinas de perfuração de precisão e máquinas de perfuração de jig, em que a posição da mesa deve ser mantida dentro de micrões, independentemente do crescimento térmico.Centros de usinagem de grandes dimensões em que o erro de inclinação do parafuso a esferas no deslocamento completo excederia a tolerância de peça exigida sem compensação de circuito fechado. Máquinas de moagem que utilizam a retroalimentação indução rotativa sobre o eixo da roda de moagem.Projetos de modernização que restaurem a arquitetura original de circuito fechado de uma máquina da série 15A após falha do adaptador do detector.

Principais especificações

Perguntas frequentes

P1: O CNC da série 15A gera um alarme relacionado ao detector separado.

Antes de assumir que a placa falhou, rastrear a falha do detector para fora.Inspecionar o conector entre o cabo do detector e o A16B-1212-0030Se o detector, o cabo e o conector estiverem confirmados e o alarme persistir, a placa do adaptador falhou.

P2: Esta placa é necessária se a máquina utilizar apenas o feedback do codificador montado no motor?

Não. O A16B-1212-0030 só é necessário quando a máquina utiliza um detector de posição separado para controlo de circuito fechado.Uma série 15A que funcione com um circuito puramente semi-fechado apenas codificador de motor não requer esta placa e funcionará normalmente sem ela.

P3: O A16B-1212-0030 pode funcionar com qualquer tipo de escala linear?

The board accepts signal types compatible with the Series 15A's separate detector interface — typically sine/cosine analogue or incremental TTL/differential square-wave signals from scales and inductosyn devicesConfirme que o formato de saída da escala específica corresponde às especificações de entrada do adaptador antes da instalação.

P4: Após a substituição do A16B-1212-0030, o CNC continua a mostrar um alarme de detector.

Verificar se a placa de substituição está correctamente instalada no seu conector.Em seguida, confirme os parâmetros da série 15A que permitem a retroalimentação do detector separado estão corretamente definidos particularmente o parâmetro de configuração do eixo que define quais eixos usam entrada de detector separadoUm desajuste de parâmetros produz um alarme mesmo com um quadro funcional.

P5: O A16B-1212-0030 está disponível para uma máquina da série 15A ainda em produção?

A plataforma da Série 15 é descontinuada pela FANUC. A A16B-1212-0030 é fornecida através do mercado industrial de peças de reposição de CNC ¢ especialistas em peças FANUC e empresas de reparo da Série 15.A reparação a nível de componentes da placa original avariada também é uma opção viável quando o estoque de troca é escasso, uma vez que a falha destas placas de adaptadores é frequentemente localizada num único IC ou conector de condicionamento de sinal.
