Apresentação de dados de circuito eletrónico

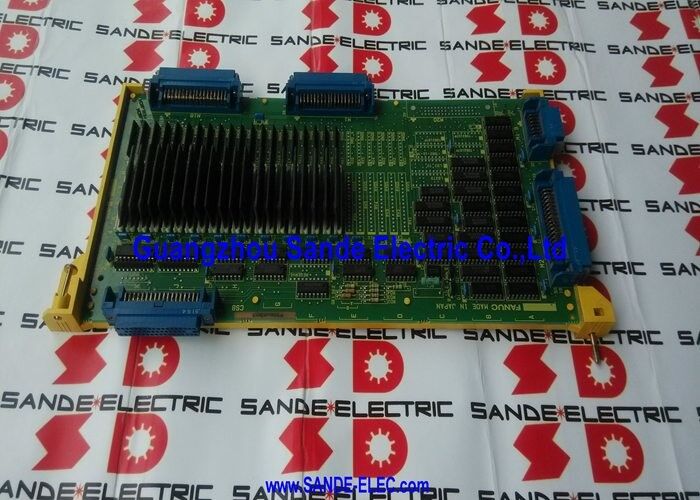

A16B-2200-0090 ∙ FANUC Série 15 / 150 4 canais Digital Axis Control Board ∙ 6058 / 6066 Drive Interface / PWM / 15-MA / 15-TA / Até 16-Axis

FANUC Série 15 CNC de alto número de eixos para máquinas complexas

A FANUC Série 15 (e sua variante 150) foi a plataforma CNC principal da FANUC para máquinas-ferramentas complexas de eixo alto durante sua era de produção.,A série 15 foi concebida especificamente para máquinas onde o número de eixos é elevado grandes centros de usinagem com paletes e mesas giratórias, centros de torneamento multi-fuso, células de fabrico flexíveis,Máquinas e aparelhos para a produção de componentes aeroespaciais ou de engenharia pesada.

A A16B-2200-0090 é uma das placas de controlo de eixo que torna possível esta capacidade de eixo elevado.O comando constrói a sua contagem de eixos em grupos de 4 e até 16 eixos totais quando quatro placas são instaladas.

Principais especificações

Escalavel até 16 eixos

Uma única A16B-2200-0090 fornece 4 canais de eixo. A arquitetura da Série 15 da FANUC permite que várias placas de eixo coexistam no mesmo CNC:

4 eixos:Um A16B-2200-0090 uma configuração compacta de 15A para um centro de usinagem de 4 eixos.

8 eixos:Dois painéis ∙ um centro de usinagem de 4 eixos com um eixo rotativo de paletes e eixos lineares adicionais.

12 eixos:Três placas adequadas para centros de torneamento de vários eixos ou máquinas com configurações complexas de mesa giratória e cabeça.

16 eixos:Quatro tábuas ­ a configuração máxima, utilizada em máquinas-ferramenta muito grandes e complexas, tais como sistemas flexíveis de usinagem multipaletos ou secções de máquinas de transferência dedicadas.

As placas em uma configuração multi-carta funcionam de forma independente, mas dentro da mesma estrutura de comando e feedback do CNC. Cada placa lida com seus próprios 4 eixos;O CNC coordena todas as placas simultaneamente através do sistema de registro BASE.

Cenários de aplicação

Falha do eixo do centro de usinagem de 4 eixos:Um centro de usinagem FANUC 15-MA desenvolve um alarme de eixo num dos seus quatro eixos de servo.Substituição restaura o canal de eixo defeituoso.

Manutenção da máquina de transferência de 16 eixos:Uma grande máquina de transferência usa quatro placas A16B-2200-0090 para controlar 16 estações de usinagem simultaneamente.A placa falhada é substituída sem perturbar as outras três placas ou seus eixos.

Perguntas frequentes

P1: O A16B-2200-0090 pode controlar servo-drives digitais da série 15 além dos 6058 e 6066?

O A16B-2200-0090 é projetado especificamente para os servo-drives digitais das séries FANUC 6058 e 6066.Série de servo-acionamento FANUC mais recente (Alpha, Alpha-i, Beta-i) utilizam diferentes interfaces de comunicação (tipo A, tipo B ou FSSB) e não são compatíveis com o A16B-2200-0090.

P2: O que é BASE 0, BASE 1 e BASE 2 na arquitetura de placas de eixo da série 15?

BASE 0, 1 e 2 são registros de comando de memória compartilhada no barramento interno do CNC da Série 15. A CPU principal escreve comandos de incremento de posição nestes registros a cada ciclo de interpolação.O A16B-2200-0090 lê o registro BASE apropriado para cada um dos seus 4 eixos e traduz os dados de comando em sinais de acionamento PWMEsta arquitetura de mapeamento de memória permite que a CPU e a placa de eixo trocem comandos sem comunicação direta de processador para processador.

Q3: Como são configuradas as atribuições dos canais do eixo quando são utilizadas várias placas A16B-2200-0090?

Em uma configuração multiplaca da série 15, a cada placa A16B-2200-0090 é atribuído um número de eixo de base através de configurações de parâmetros e da posição física da placa no CNC.O primeiro tabuleiro lida com eixos 1 ¢ 4, a segunda manobras eixos 5 ¢ 8, e assim por diante.Os parâmetros de atribuição do eixo são configurados na tabela de parâmetros do eixo do CNC alterar estes parâmetros incorretamente pode resultar em eixos sendo atribuídos à placa errada, causando erros de controlo.

P4: O A16B-2200-0090 é adequado para sistemas da série 15-B ou 15-C?

O A16B-2200-0090 é confirmado para a geração de sistemas 15A (Modelo A) designados 15A, 15-MA, 15-TA, 150M, 15-MF, 15-TT e 15-TF.As séries 15-B e 15-C introduziram hardware de placa de eixo diferente como parte de suas arquiteturas de servo atualizadasConfirme a geração do modelo específico do CNC antes de encomendar.

P5: O que acontece quando uma das quatro placas A16B-2200-0090 falha num sistema de 16 eixos?

Apenas os 4 eixos controlados pela placa falhada entram em alarme. Os três restantes e os seus 12 eixos continuam a funcionar normalmente. Os outros eixos são independentes.O CNC irá exibir alarmes para os eixos afetadosA máquina pode ainda operar nos seus eixos restantes, se o processo de produção o permitir, enquanto a reparação for organizada.
