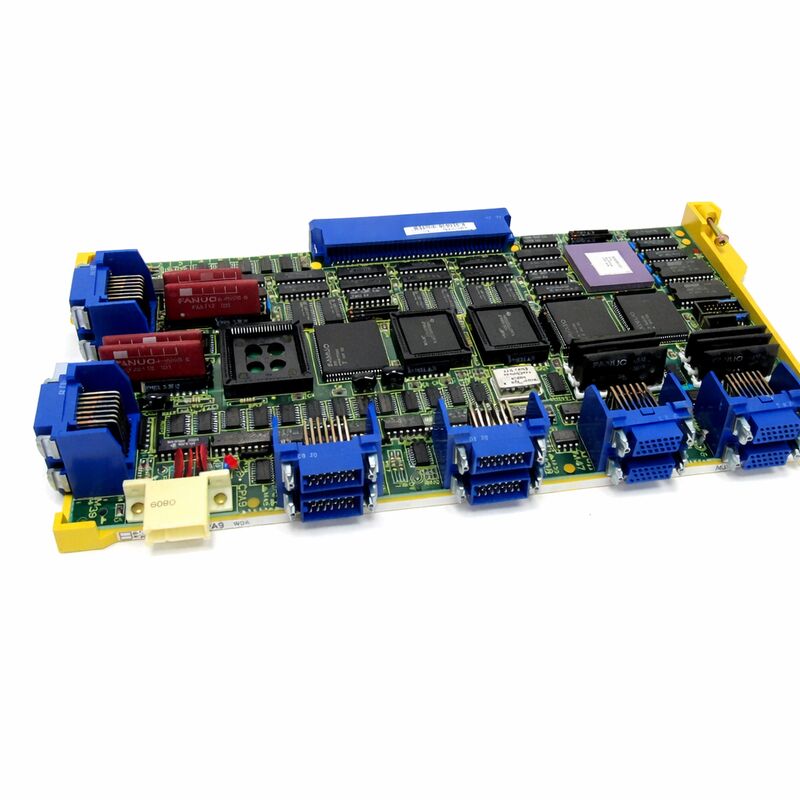

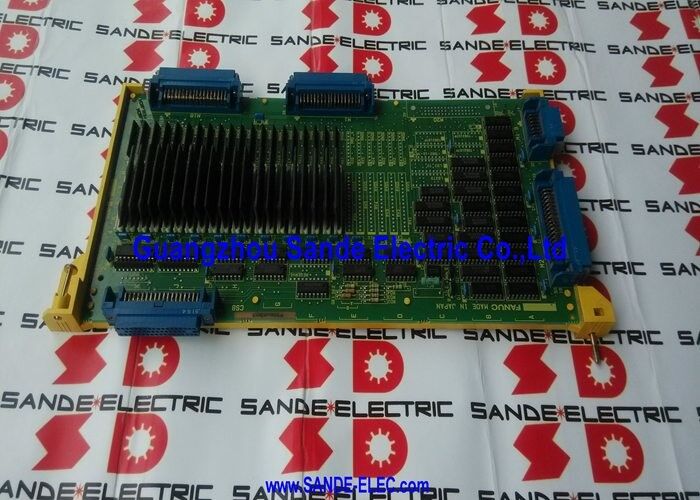

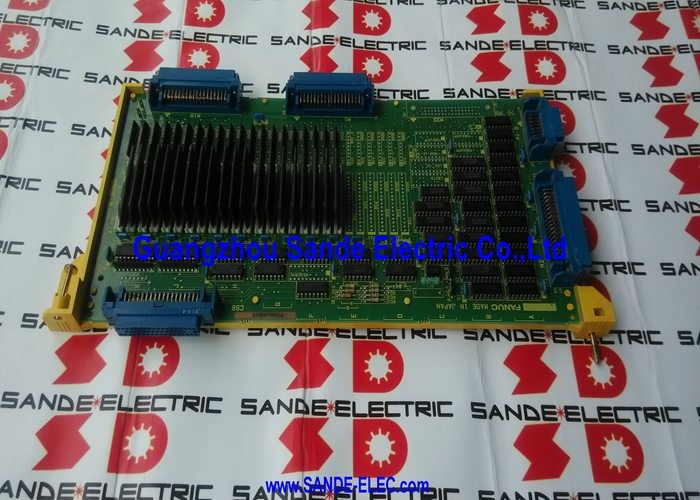

FANUC A16B-2200-0091 | Placa de Controle de Eixo de 3 Canais — CNC Série 15-MA / 15-TA, Origem Japão

Número da Peça: A16B-2200-0091

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: PCB de Controle de Eixo de 3 Canais

Série da Placa: A16B-2200

Sistemas Compatíveis: FANUC Série 15-MA, 15-TA (Série 15 Modelo A)

Drives Compatíveis: Amplificadores servo digitais AC das séries 6058 e 6066

Canais de Eixo: 3

Visão Geral

A A16B-2200-0091 é uma placa de controle de eixo de 3 canais para os controladores CNC FANUC Série 15 Modelo A — a plataforma multieixo de alto desempenho usada em centros de usinagem complexos, grandes centros de torneamento e máquinas-ferramenta multipath da época.

Esta placa é responsável pela comunicação servo e geração de sinal PWM que aciona três eixos servo através das unidades de amplificador servo digital AC às quais se conectam.

A Série 15 foi o CNC carro-chefe da FANUC na época de sua introdução.

Foi projetada para aplicações com alto número de eixos, onde múltiplos eixos controlados simultaneamente, configurações multipath e posicionamento de alta precisão eram os requisitos primários.

Os controladores para essas máquinas — grandes conjuntos de várias placas com placas de eixo modulares, placas de sistema, unidades gráficas e placas PMC — exigiam placas de controle de eixo exatamente deste tipo para gerenciar cada grupo de eixos servo. A A16B-2200-0091 cuidava de três delas.

A placa usa construção convencional through-hole em vez do design de montagem em superfície que se tornou padrão em gerações posteriores da FANUC.

Isso é característico da era Série 15 Modelo A — as placas são fisicamente maiores e os componentes são montados through-hole, o que torna o diagnóstico e reparo em nível de componente mais acessíveis do que com designs SMD posteriores.

Os conectores são robustos e o layout é prático para serviço de campo em grandes instalações de máquinas.

Especificações Principais

Controle de Eixo na Arquitetura da Série 15

A arquitetura do controlador Série 15 distribuía o controle de eixo em placas de controle de eixo dedicadas. A placa de sistema principal fornecia o núcleo de processamento do CNC — interpolação de programa, execução de PMC, gerenciamento da interface do operador.

As placas de controle de eixo forneciam a interface servo — a geração de sinal PWM em tempo real e o processamento de feedback do encoder que criavam o controle de posição em malha fechada para cada grupo de eixos servo.

A A16B-2200-0091 gera os comandos digitais PWM (modulação por largura de pulso) que os amplificadores servo conectados — os drives das séries 6058 e 6066 — traduzem em corrente do motor.

O sinal PWM codifica o comando de velocidade: seu ciclo de trabalho determina quanta corrente o drive entrega ao motor.

A placa processa simultaneamente o feedback de posição do encoder em cada motor de eixo, comparando a posição comandada com a posição real e ajustando continuamente o comando de velocidade para fechar o erro de posição.

Essa separação da função de interpolação do CNC da função de controle servo foi deliberada arquiteturalmente.

O interpolador CNC calcula as posições alvo.

A placa de controle de eixo as executa.

Ambos operam em alta velocidade, mas com diferentes restrições de tempo — o interpolador trabalha em coordenadas de milímetro em velocidades de usinagem, enquanto a placa servo trabalha em contagens de encoder em taxas de atualização servo de kHz.

Configurações de Múltiplas Placas

Uma máquina Série 15 principal poderia exigir várias placas de controle de eixo. O design de 3 canais da A16B-2200-0091 significava que uma máquina de 9 eixos precisava de três dessas placas. Uma máquina de 12 eixos precisava de quatro.

A arquitetura da Série 15 suportava isso permitindo que as placas de eixo fossem emparelhadas ou combinadas em configurações de múltiplas placas onde a placa de sistema principal coordenava todas elas.

A placa se conecta de volta ao sistema através de conexões de interface definidas.

Os endereços para os três eixos que ela atende — BASE 0, 1 ou 2 no sistema de referência de sinal da placa — determinam quais três eixos na numeração geral de eixos da máquina esta placa gerencia.

Obter essa atribuição correta após a substituição de uma placa é essencial: uma placa de controle de eixo atribuída incorretamente acionaria os eixos errados ou produziria conflitos de comunicação dentro do controlador.

Construção Through-Hole e Reparabilidade

A construção through-hole da A16B-2200-0091 é uma vantagem de manutenção. Em uma placa de montagem em superfície, componentes danificados exigem equipamentos e habilidades de retrabalho SMT que não estão universalmente disponíveis.

Em uma placa through-hole, um resistor, capacitor ou CI danificado pode ser removido e substituído com equipamento de soldagem padrão e componentes de substituição apropriados.

Para uma placa dessa idade e com a acessibilidade through-hole, o reparo em nível de componente é frequentemente a primeira opção a ser considerada quando a placa falha.

Placas de controlador Série 15 que falham devido a capacitores eletrolíticos envelhecidos — um modo de falha comum de envelhecimento — podem frequentemente ser restauradas substituindo os capacitores afetados por novos, o que é um reparo gerenciável para um técnico qualificado de PCB.

FAQ

Q1: Um dos três eixos controlados pela A16B-2200-0091 apresenta um alarme servo persistente ao ligar, enquanto os outros dois eixos nesta placa estão normais. A placa está defeituosa?

Um alarme de eixo único com dois eixos normais na mesma placa sugere que a placa está parcialmente funcional. O circuito da placa para o canal de eixo afetado falhou, enquanto os outros dois canais permanecem bons.

Isso é consistente com uma falha de componente no circuito do canal específico, em vez de uma falha de energia ou comunicação em nível de placa. Confirme se o amplificador servo e o motor no eixo afetado não estão danificados antes de concluir que o canal da placa está com defeito.

Se os componentes externos testarem bem, o reparo ou substituição da placa é apropriado.

Q2: Todos os três eixos na A16B-2200-0091 geram alarmes simultaneamente. As outras placas de eixo na máquina estão operando normalmente. O que isso indica?

Falha simultânea de todos os três canais em uma única placa, enquanto outras placas de eixo permanecem operacionais, aponta para uma falha em nível de placa nos circuitos compartilhados — a seção de fonte de alimentação, a interface de comunicação principal com a placa do sistema ou um barramento de sinal comum na própria A16B-2200-0091.

Verifique o conector de alimentação da placa e o conector do cabo de comunicação antes de concluir que a placa tem uma falha de PCB.

Se os conectores forem confirmados como bons, a placa requer reparo ou substituição.

Q3: A placa foi removida e reinstalada como parte de uma inspeção geral de manutenção. Após a reinstalação, um eixo que estava anteriormente normal agora gera um alarme. O que aconteceu?

Um eixo que falha após a reinstalação de uma placa geralmente indica um problema de conector criado durante a reinserção — um pino de contato dobrado, um conector que não está totalmente engatado ou um cabo que não foi reconectado corretamente.

Remova a placa novamente, inspecione cuidadosamente os pinos do conector, reconecte todos os cabos e reinstale a placa com engajamento deliberado e completo.

Na maioria dos casos, isso resolve um alarme pós-manutenção.

Q4: Existem outras placas de controle de eixo da Série 15 que podem substituir a A16B-2200-0091 se esta peça exata não estiver disponível?

As placas de controle de eixo da série A16B-2200 para a Série 15 incluem várias variantes para diferentes contagens e configurações de eixos. Se outra variante é um substituto funcional depende da contagem de canais da placa específica, tipo de interface e esquema de endereçamento de eixo que correspondem aos requisitos da configuração da máquina.

A substituição entre variantes de placas de eixo da Série 15 às vezes é possível, mas deve ser verificada em relação à documentação de configuração da máquina e às expectativas da placa do sistema. Não assuma que a compatibilidade física implica compatibilidade funcional.

Q5: A máquina ficou inativa por vários anos. Após o retorno ao serviço, as placas de eixo, incluindo a A16B-2200-0091, produzem alarmes intermitentes. O que deve ser investigado?

O tempo de inatividade prolongado afeta os capacitores eletrolíticos em todo o controlador. Esses capacitores secam lentamente durante o armazenamento, e sua capacitância e ESR (resistência série equivalente) degradam.

Quando o controlador liga após um longo período de inatividade, capacitores degradados causam tensões de alimentação erráticas que produzem alarmes intermitentes e inconsistentes.

Uma substituição preventiva de capacitores nas placas de eixo — substituindo todos os capacitores eletrolíticos por novos — é o procedimento de recondicionamento recomendado antes de retornar uma máquina inativa por muito tempo ao serviço de produção.
