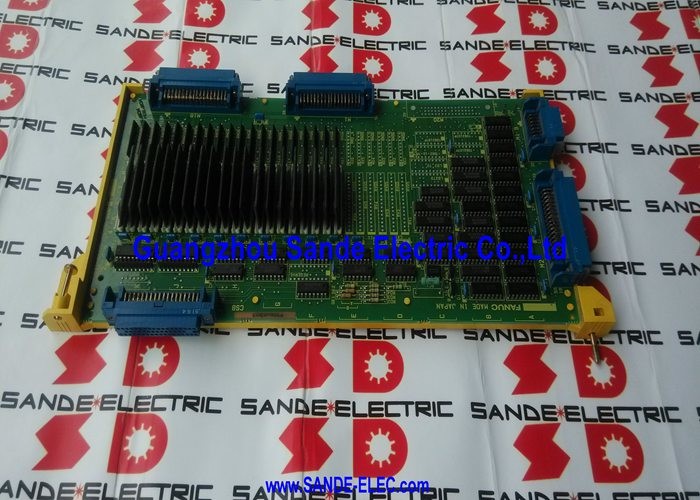

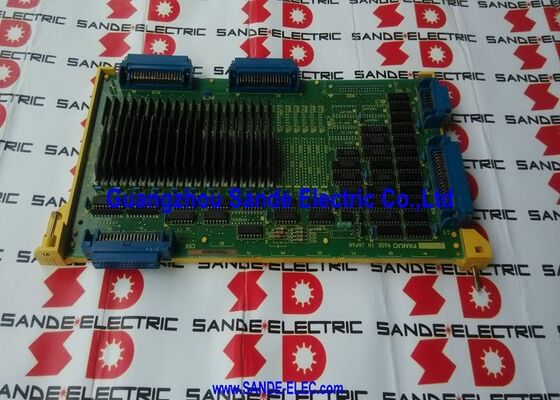

Cartão do quadro de controlo dos eixos A16B-2200-0093 A16B-22OO-OO93 A16B22000093

Placa de Controle de 1 Eixo FANUC A16B-2200-0093 para 15A

O A16B-2200-0093 é uma placa de controle de eixo único usada em sistemas de controle FANUC 15A. É consistentemente descrito como uma placa de PCB de 1 eixo para controle 15A, uma placa de controle de eixo, e uma placa de controle digital de eixo único para interface Tipo A. Vários especialistas em serviço também a identificam como uma placa de eixos de 1 canal usada em configurações 15-MA ou 15TA.

Esta peça fica na camada de controle de eixo em vez da seção de exibição ou memória. Fontes de reparo observam que ela é usada com famílias de amplificadores servo AC digitais como as séries A06B-6058, A06B-6066, e A06B-6090, e que pode funcionar como uma placa de eixo adicional em conjunto com placas de eixo maiores de 2, 3 ou 4 canais. Isso a torna útil em sistemas onde um eixo controlado extra precisa que a estrutura original da placa FANUC permaneça intacta.

Dados Chave do Produto

Áreas de Aplicação

O A16B-2200-0093 é tipicamente usado em máquinas FANUC 15A que requerem uma placa de controle digital de eixo único em um layout de interface Tipo A. É bem adequado para controle adicional de um eixo, substituição de placa de eixo 15A, e trabalhos de reparo em máquinas que combinam esta placa de 1 canal com outras placas de eixo multicanais.

No serviço real de máquinas, esta placa é mais relevante onde a arquitetura servo da máquina já corresponde à família de eixos digitais 15A e o caminho do eixo alvo foi isolado para a placa de controle em vez de falhas de feedback, energia ou controle principal.

FAQ

P1. Que tipo de placa é a A16B-2200-0093?
É uma placa de PCB de controle de 1 eixo para FANUC 15A, também descrita como uma placa de controle de eixo digital de eixo único e uma placa de interface Tipo A. Alguns especialistas em reparo também a chamam de placa de eixos de 1 canal.

P2. O que esta placa faz no sistema?
Seu papel é gerenciar o caminho de controle digital de eixo único dentro de um sistema 15A. Fontes de reparo especializadas a descrevem como uma placa usada em ambientes 15-MA / 15TA e como uma placa de eixo adicional que pode funcionar com outras placas de eixo multicanais no mesmo controle.

P3. O que deve ser verificado ao selecionar A16B-2200-0093?
Verifique o número exato da peça, a família de controle, e se a máquina usa um layout de eixo 15A Tipo A. Vale a pena confirmar também se a placa instalada faz parte de uma combinação maior de placas de eixo, pois este modelo pode operar ao lado de placas de eixo de 2, 3 ou 4 canais.

P4. Como a especificação chave deve ser entendida?
“1-eixo” significa que esta placa gerencia um caminho de eixo controlado, “15A” identifica a família de controle, e “Tipo A” identifica o formato da interface para o qual foi projetada. Esses três elementos precisam corresponder à estrutura servo-controle instalada antes de substituir a placa.

P5. Como os defeitos devem ser diagnosticados antes de substituir esta placa?
Um ponto de partida útil é separar falhas de controle de eixo único de falhas do amplificador servo. Se um eixo for afetado enquanto o resto do sistema permanece estável, e a máquina for conhecida por usar uma placa de eixo 15A de 1 canal, a placa de controle se torna um ponto de falha mais provável. Também é sensato verificar a família de amplificadores digitais associada, pois esta placa está ligada a instalações que usam configurações de amplificador da série A06B-6058 / 6066 / 6090.
