Equipamento de controlo de desempenho

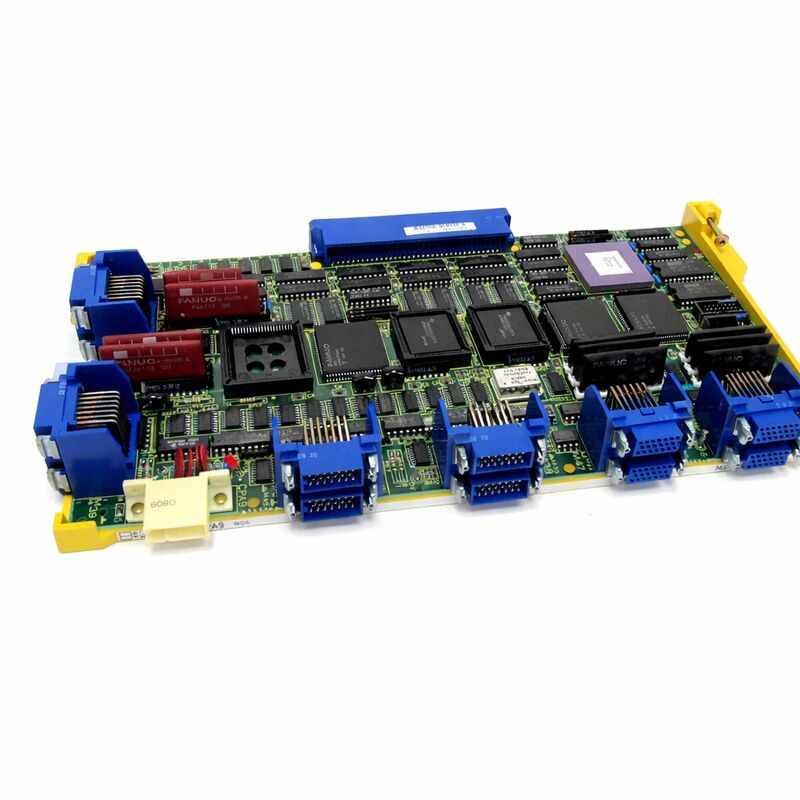

FANUC A16B-2200-0361 Servo-PCB digital de dois eixos

Se o sistema de controle usar um arranjo de eixo digital da série FANUC 0 inicial, a placa que gerencia o controle do eixo é muitas vezes mais importante do que o próprio amplificador.O A16B-2200-0361 é descrito consistentemente como umPCB de controlo de dois eixos,cartão de eixo, ou1 ′ 2 eixos de servo-PCB digital, e vários anúncios ligam-no aO número de unidades de comando deve ser igual ou superior a:ambientes de controlo.

Um especialista em reparação também observa que esta placa é normalmente instalada numplaca-mãe de 32 bitse utilizado emSérie 0 Modelo Cconfigurações, onde fornece uma interface servo PWM paraServo-propulsores da série SeServoamplificadores da série CIsto confere a esta peça um papel claramente definido: é uma placa de controlo do eixo de servo para máquinas que ainda dependem da estrutura de servo digital original da série 0.

Snapshot dos dados do produto

Utilizações típicas

A A16B-2200-0361 é mais relevante emSistemas CNC da série FANUC 0O sistema de comando de circuitos é um sistema de comando de circuitos, onde um ou dois eixos servo digitais são controlados através do layout original de cartão de eixo.substituição de cartões de eixo,Reparação de servo-controle digital, eTrabalhos de manutenção em comandos iniciais de 32 bits da série 0.

Uma vez que esta placa está ligada à camada de controlo do eixo, é melhor utilizada quando o resto do controlo permanece na mesma família e não há necessidade de redesenhar a arquitetura do acionamento.Adapta-se a máquinas-ferramentas que ainda dependem do hardware de controlo FANUC legado e exigem restauração a nível da placa em vez de conversão completa do controloEsta última frase é uma inferência fundamentada a partir do tipo de quadro e das referências da família de controlo.

Perguntas frequentes

Q1. Que tipo de tabuleiro é o A16B-2200-0361?
É umServo-PCB digital de dois eixos, também descrito como umcartão de eixoouServo-placa de 2 eixosOs anúncios ligam-no repetidamente aO número de unidades de comando deve ser igual ou superior a:ambientes de controlo.

Q2. O que faz este quadro no sistema?
Este conselho trata dolado do eixo de controloUm especialista em reparação descreve-o como um PCB de eixo digitalplaca-mãe de 32 bits, onde fornece funções de interface de servo PWM paraDispositivos da série SeServoamplificadores da série C.

Q3. O que deve ser verificado ao selecionar A16B-2200-0361?
Confirme onúmero exato da placa, ogeração de controlo, e se a máquina utiliza umConfiguração de servo digital da série 0com umPlaca de eixo 1 ̇ 2É igualmente importante verificar o estilo da placa-mãe instalada e se a secção de servo é construída em torno do mesmo arranjo de cartões de eixo de 32 bits.

Q4. Como deve ser interpretada a descrição do eixo 2 / 32 bits / 0C?
Cada parte dessa descrição é importante. 2- eixo indica a capacidade de controlo da placa, 32-bit aponta para a geração de controlo e o eixo 0C / 0T / 00CUma placa que corresponde apenas ao layout do conector, mas não à geração de controle, não é um substituto seguro.

Q5. Como devem ser diagnosticadas falhas antes de substituir esta placa?
Começar por distinguirproblemas de cartão de eixodeproblemas do lado do amplificadorSe a máquina apresentar instabilidade do controlo do eixo enquanto a secção de potência do amplificador ainda estiver em funcionamento, ou se o percurso do eixo afectado corresponder ao âmbito de controlo do eixo 1 do quadro,o PCB torna-se um candidato mais forteÉ igualmente útil confirmar se o sistema instalado é um sistema anteriorPlaca-mãe de 32 bitsInstalação antes da substituição da placa do eixo.
