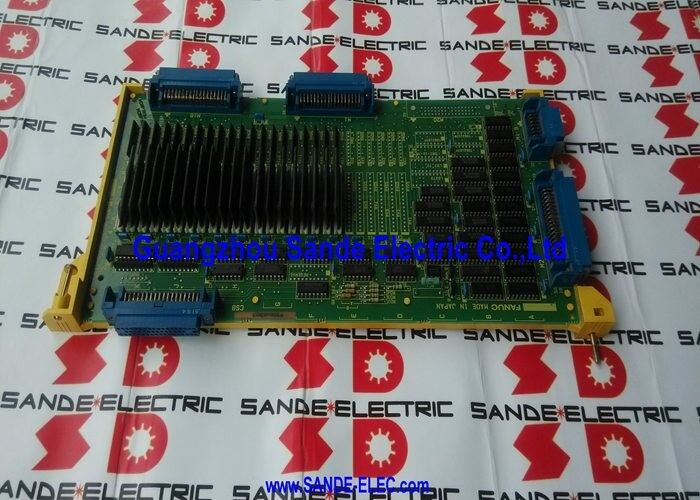

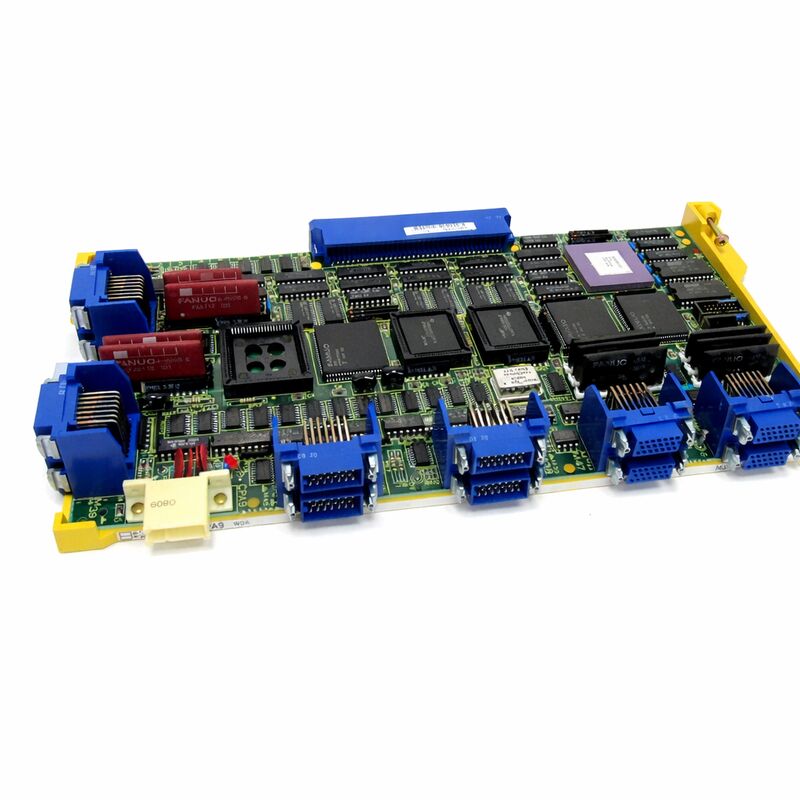

FANUC A16B-2200-0390 | Série 0-C / 0-D / 0-F Placa Serial de Eixo 3/4 Eixos — Interface Servo Alpha, Placa de Feedback

Número da Peça: A16B-2200-0390

Referência Cruzada: A16B22000390

Fabricante:FANUC Corporation (Japão)

Tipo de Produto:Placa de Controle de Eixo / Feedback — Placa Serial de Eixo 3/4 Eixos

O que esta Placa Faz

A A16B-2200-0390 é a placa de controle serial de eixo 3/4 eixos para os sistemas CNC FANUC Série 0-C, 0-D e 0-F. Na terminologia FANUC, a placa de eixo — também chamada de placa de feedback — é a placa que fecha o loop servo: ela recebe comandos de posição do processador principal do CNC, lê o feedback do encoder dos amplificadores servo, calcula o erro de posição e envia comandos de velocidade corretivos de volta para os drives em tempo real.

Sem que esta placa funcione corretamente, o CNC não tem uma imagem confiável de onde os eixos da máquina realmente estão. O controlador não consegue fechar o loop de posição, alarmes servo seguem imediatamente e o movimento do eixo é impossível.

Esta placa específica opera na configuração de masterboard de 32 bits da plataforma 0-C/0-D/0-F e utiliza a interface serial Tipo A para amplificadores servo FANUC Série Alpha — cobrindo configurações servo/spindle digitais e seriais, que é o padrão para máquinas 0-C atualizadas ou construídas com drives da série Alpha.

A Série 0-C foi uma das plataformas CNC mais amplamente implantadas pela FANUC durante o final dos anos 1980 e 1990. Muitas máquinas equipadas com 0-C permanecem em produção, razão pela qual a A16B-2200-0390 continua a ser negociada ativamente no mercado de reposição de CNC. Unidades de troca, excedentes diretos e serviços de reparo estão todos disponíveis.

Diagnóstico e Substituição

Falhas na placa de eixo na plataforma 0-C geralmente se apresentam como alarme servo 9 (servo não pronto), alarmes de eixo em canais específicos ou erros de feedback de posição. Antes de concluir que a placa falhou:

• Verifique o conector entre a placa e o soquete da placa principal — corrosão ou um contato solto produz sintomas de alarme idênticos aos de uma placa com defeito
• Verifique se os cabos de feedback dos amplificadores servo para a placa estão totalmente encaixados e sem danos
• Se apenas um eixo estiver alarmando e os outros estiverem normais, a falha pode estar no amplificador ou encoder desse eixo, em vez da placa de eixo

Uma falha completa da A16B-2200-0390 — onde alarmes servo aparecem em todos os eixos simultaneamente e não desaparecem ao reencaixar — é um indicador claro de que a placa precisa ser substituída.

Especificações Principais

FAQ

Q1: O CNC 0-C exibe alarme servo 9 em todos os eixos. A A16B-2200-0390 poderia ser a causa?

Sim. Alarme servo 9 em todos os eixos simultaneamente — em vez de em um único eixo — aponta para a placa de eixo em vez de um amplificador servo ou encoder individual. Reencaixe o conector da placa primeiro. Se o alarme persistir, a placa falhou. Alarmes de eixo único são mais propensos a serem falhas de amplificador ou encoder.

Q2: Com quais amplificadores servo esta placa é compatível?

Amplificadores servo FANUC da série Alpha (interface serial Tipo A) em configurações digitais e seriais. A plataforma 0-C com esta masterboard de 32 bits geralmente executa SVMs (módulos amplificadores servo) e SPMs (módulos amplificadores spindle) Alpha. Configurações analógicas são compatíveis, mas raras nesta geração de placas.

Q3: A substituição da A16B-2200-0390 requer alguma alteração de parâmetro?

A placa de eixo em si não armazena parâmetros do CNC — estes residem na SRAM do controlador. Após uma substituição idêntica, o CNC lê seus parâmetros normalmente. Verifique as configurações dos parâmetros servo após a substituição, particularmente o tipo de encoder e as configurações da interface de feedback, para confirmar que correspondem ao hardware instalado.

Q4: A A16B-2200-0390 pode ser reparada em nível de componente?

Sim. Especialistas em eletrônica CNC com experiência em placas de eixo 0-C podem realizar reparos em nível de componente — substituindo optoacopladores com defeito, ICs de interface de feedback ou conectores danificados. Serviços de troca e reparo estão amplamente disponíveis para esta placa. O reparo é particularmente econômico quando a falha é localizada e a alternativa é obter de estoque excedente limitado.

Q5: Como uma A16B-2200-0390 excedente é verificada antes da instalação?

Solicite um certificado de teste funcional ao fornecedor — idealmente testado em um controle 0-C em vez de apenas um teste de energização em bancada. Inspecione a placa quanto a corrosão, juntas de solda danificadas e pinos de conector tortos antes de instalar. Reencaixe firmemente todos os conectores após a instalação e verifique se todos os eixos respondem normalmente antes de retornar a máquina à produção.
