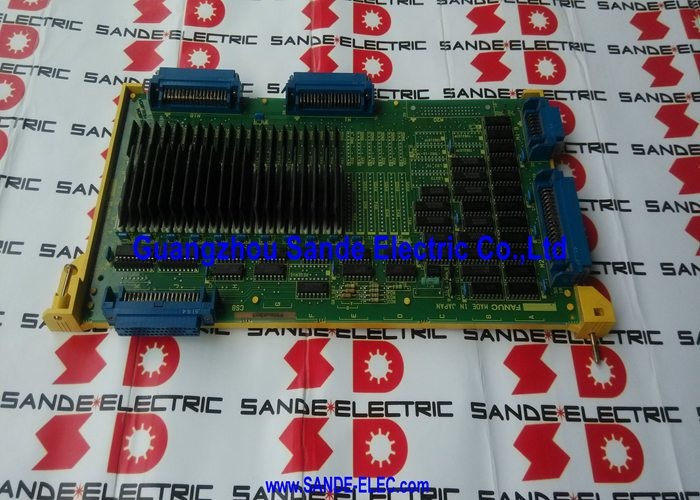

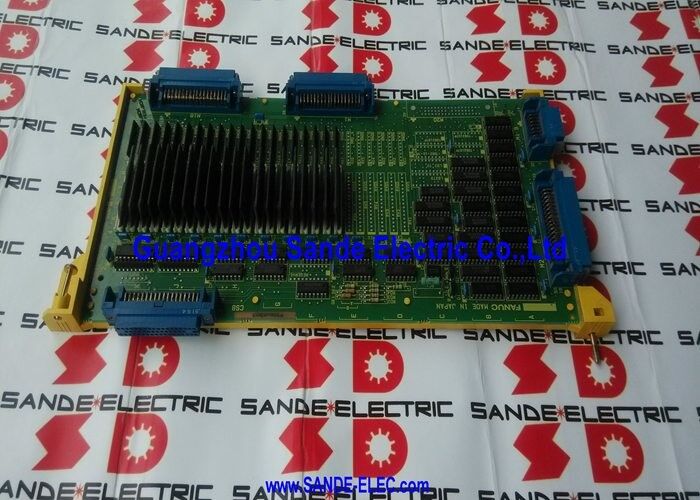

FANUC A16B-2203-0020 | Placa de Interface Servo 3/4 Eixos Tipo B — CNC Série 0 / 0-C, 0-MD / 0-TD, Origem Japão

Número da Peça: A16B-2203-0020

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de Interface Servo 3/4 Eixos (Interface Tipo B)

Série da Placa: A16B-2203

Descrição: Placa de Circuito Impresso — Interface Tipo B de 4 Eixos, Controles 0/0C; Placa de Interface Tipo B, 3/4 Eixos

Visão Geral

O A16B-2203-0020 é a placa de interface servo de 3/4 eixos com interface Tipo B para os controladores CNC Série 0 e 0-C da FANUC. É a placa de controle de eixo que conecta a placa principal do CNC 0-C aos módulos amplificadores servo digitais da série Alpha, permitindo o movimento de eixo controlado por servo em até quatro eixos da máquina.

A placa foi projetada especificamente para a interface servo Tipo B — a versão na qual o feedback do encoder do codificador de pulsos do motor servo retorna através da unidade servo drive em vez de diretamente para o controlador CNC.

A Série 0-C foi uma das plataformas CNC de maior sucesso comercial produzidas pela FANUC.

Ela equipou uma enorme variedade de máquinas-ferramenta — centros de torneamento na configuração 0-TD, centros de usinagem em 0-MD, centros de torneamento com torre dupla em 0-TTD e outras variantes para aplicações de retificação, eletroerosão a fio e puncionadeiras.

A arquitetura de placas modulares do 0-C permitiu aos fabricantes de máquinas configurar o controlador precisamente de acordo com os requisitos de suas máquinas, e a placa de eixo foi um dos elementos configuráveis centrais — diferentes placas de eixo suportavam diferentes tipos de interface e contagens de eixos para corresponder ao sistema amplificador servo instalado.

O A16B-2203-0020 pertence à geração de atualização das placas de eixo 0-C — a versão com arquitetura de 32 bits que substituiu placas de eixo anteriores de 16 bits e permitiu o uso de drives servo FANUC da série Alpha com interface Tipo B.

A placa complementar de 2 eixos para máquinas menores (ou para adicionar os dois primeiros eixos a uma configuração de 4 eixos) é a A16B-2203-0021.

Especificações Principais

Interface Tipo B — O Que Significa

A série 0 da FANUC utilizou dois tipos principais de interface servo para a geração de drives Alpha: Tipo A e Tipo B. Compreender a diferença é essencial para adquirir a placa de eixo correta.

Na interface Tipo A, o cabo de feedback do encoder vai do codificador de pulsos do motor servo de volta para a placa de eixo do controlador CNC. A placa de eixo processa os sinais do encoder diretamente e calcula a posição do eixo. Na interface Tipo B, o cabo do encoder termina na unidade servo drive.

A unidade drive processa os sinais do encoder internamente e comunica os dados de posição de volta para o CNC digitalmente através de um link serial.

A placa de eixo do controlador CNC recebe os dados de posição através deste caminho serial em vez de diretamente do encoder.

O Tipo B é o mais moderno dos dois — os sinais do encoder permanecem dentro do gabinete do drive e são processados no drive, onde o ambiente elétrico é melhor controlado.

A interface Tipo B também suporta codificadores de posição absoluta de forma mais natural, pois a bateria para retenção de posição absoluta fica no drive servo em vez de no CNC.

O A16B-2203-0020 é a placa de eixo que implementa esta comunicação serial Tipo B entre a placa principal 0-C e os drives Alpha.

Configuração de 3 ou 4 Eixos

O A16B-2203-0020 suporta configurações de máquinas de 3 e 4 eixos. A contagem de eixos é determinada pelos parâmetros de configuração da máquina e pelo número de drives servo conectados. Uma máquina de 3 eixos — típica para um centro de usinagem vertical padrão com eixos X, Y e Z — utiliza três dos quatro canais da placa.

Uma máquina de 4 eixos — para um centro de usinagem com um quarto eixo rotativo, ou um centro de torneamento com eixos auxiliares — utiliza todos os quatro.

Os eixos específicos atribuídos a cada posição de conector na placa são definidos pela fiação do fabricante da máquina e pela configuração dos parâmetros do CNC.

Ao substituir a placa, essa disposição de fiação e os parâmetros associados devem ser preservados exatamente.

Arquitetura CNC 0-C — Onde Esta Placa se Encaixa

Na arquitetura de controlador distribuído Série 0-C, a placa principal é o processador central ao qual todas as outras placas se conectam. A placa de eixo é uma das placas periféricas essenciais — sem ela, o controlador não pode se comunicar com os drives servo, e nenhum movimento de eixo é possível.

A placa principal envia comandos de posição de eixo para a placa de eixo; a placa de eixo os traduz para o protocolo serial Tipo B que os drives Alpha entendem.

Quando o A16B-2203-0020 falha, alarmes servo geralmente aparecem em todos os eixos simultaneamente — porque todos os canais de eixo compartilham a placa de eixo comum.

Isso contrasta com uma falha de amplificador servo de eixo único, onde apenas o eixo afetado exibe um alarme. Alarmes simultâneos em todos os eixos são um indicador de diagnóstico que aponta para a placa de eixo em vez dos drives servo individuais.

FAQ

P1: Todos os alarmes servo dos eixos apareceram simultaneamente após um evento de energia. Os drives servo e suas conexões foram inspecionados e não estão danificados. O A16B-2203-0020 é a falha?

Alarmes servo simultâneos em todos os eixos após um evento de energia, com drives e conexões confirmados como bons, implicam fortemente a placa de eixo. A placa é comum a todos os canais de eixo — uma falha em sua lógica, fonte de alimentação ou circuito de interface afeta todos os eixos de uma vez.

Reinstale a placa nos conectores da placa principal e limpe os contatos. Se os alarmes persistirem, a substituição da placa é a ação apropriada.

P2: A máquina possui drives com interface Tipo B, mas a placa de eixo de substituição disponível é para Tipo A. Ela funcionará como substituta?

Não. As placas de eixo Tipo A e Tipo B implementam arquiteturas de feedback servo fundamentalmente diferentes. Uma placa Tipo A não pode se comunicar com drives de interface Tipo B, e vice-versa.

O tipo de interface da placa de eixo deve corresponder ao tipo de interface dos drives servo instalados.

A instalação do tipo de interface incorreto produzirá códigos de alarme servo imediatamente ao tentar o movimento do eixo.

P3: Após a instalação de um substituto A16B-2203-0020, os eixos se movem, mas com comportamento servo ruidoso e instável. Os parâmetros foram restaurados. O que provavelmente está errado?

Instabilidade servo após uma substituição de placa com parâmetros restaurados geralmente indica uma de duas coisas: os valores dos parâmetros servo específicos para a configuração da placa de eixo (configurações de ganho, constantes de feedback) não foram totalmente capturados no backup, ou a versão do firmware na nova placa difere da original e requer valores de parâmetro diferentes para operação estável.

Revise os parâmetros servo específicos para cada eixo em relação aos valores documentados do fabricante da máquina e confirme se a revisão do firmware da placa corresponde à original.

P4: O A16B-2203-0020 se conecta à placa principal da Série 0-C. É compatível com placas principais das séries 0-D ou 0-F?

O A16B-2203-0020 foi projetado especificamente para a arquitetura do controlador da geração 0-C. As placas principais 0-D e 0-F podem usar especificações de placa de eixo iguais ou diferentes, dependendo do modelo e configuração exatos.

Verifique o número da peça exato da placa principal em relação à documentação de compatibilidade da FANUC antes de assumir interoperabilidade entre gerações.

Diferentes gerações podem usar a mesma placa de eixo em algumas configurações e placas diferentes em outras.

P5: Apenas o terceiro e o quarto eixo mostram alarmes, enquanto o primeiro e o segundo eixo operam normalmente. Os drives foram trocados e os drives são confirmados como bons. Isso implica o A16B-2203-0020?

Alarmes parciais de eixo — onde alguns eixos estão normais e outros não — são menos típicos de uma falha na placa de eixo, pois a placa processa todos os eixos através de lógica compartilhada.

Padrões de falha parciais apontam mais comumente para uma seção específica do circuito de interface da placa, ou para a fiação e conectores que atendem aos eixos afetados.

Verifique os pinos do conector e os cabos especificamente para o terceiro e quarto eixos.

Se o padrão de falha parcial persistir com fiação confirmada como boa, a seção relevante do A16B-2203-0020 tem uma falha localizada e a substituição da placa é apropriada.
