FANUC A16B-3200-0421 | Placa Principal de CPU de Controle Autônomo da Série i-B — Série 16i / 18i / 21i Modelo B

Número da Peça: A16B-3200-0421

Fabricante: FANUC Ltd. (Japão)

Tipo de Produto: Placa Principal de CPU de Controle Autônomo — Série i-B

O Núcleo do Controle da Série i-B

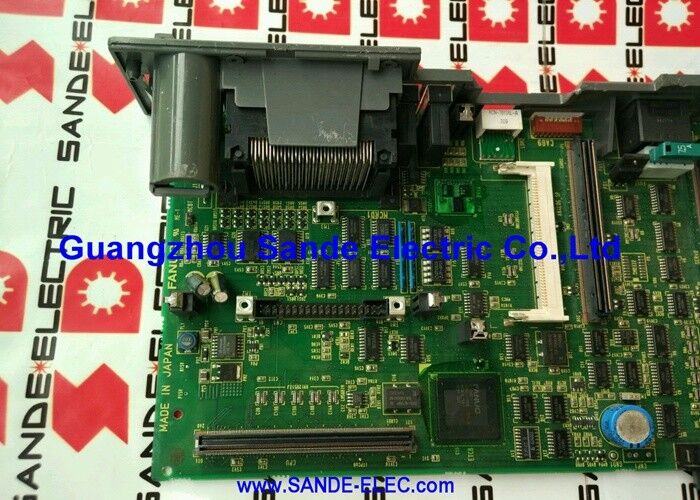

A A16B-3200-0421 é a placa principal de CPU para o controle CNC autônomo da Série i-B da FANUC — a placa central nos sistemas 16i-B, 18i-B e 21i-B em torno da qual todo o controle é montado. É a placa de suporte física na qual os módulos plug-in separados são montados: o processador da CPU, o controlador de servo FSSB, a placa de exibição gráfica e os módulos de memória SRAM/DRAM/FROM.

Na arquitetura da Série i-B da FANUC, a placa principal em si não executa funções CNC — os módulos plug-in o fazem. A placa principal distribui a interconexão do backplane, os barramentos de alimentação e os barramentos de comunicação que permitem que todos os módulos plug-in trabalhem juntos como um controle unificado. Essa arquitetura significa que a placa principal pode ser fornecida sem módulos plug-in instalados, pois seu papel é estrutural e elétrico — não computacional.

Quando fornecida para substituição, a A16B-3200-0421 vem sem nenhuma placa plug-in. O módulo da CPU, o módulo servo, os módulos de memória e a placa gráfica da instalação original devem ser transferidos para a placa principal de substituição, ou novos módulos devem ser adquiridos separadamente.

Requisito de Recarga de Dados

A substituição da A16B-3200-0421 por qualquer unidade nova ou recondicionada resultará na perda de todos os dados CNC — parâmetros, programas de peças, ladder PMC e offsets de ferramentas — a menos que esses itens de dados residam inteiramente nos módulos de memória que estão sendo transferidos.

Todos os dados devem ser salvos antes que a placa principal seja removida. O backup inclui parâmetros CNC, programas de peças, dados PMC e qualquer configuração do sistema. Após a instalação da placa de substituição com os módulos plug-in originais, uma restauração completa dos dados a partir do backup é necessária antes que o CNC possa operar corretamente.

Especificações Principais

FAQ

P1: A A16B-3200-0421 está sendo substituída. Quais módulos plug-in também devem ser transferidos?

Todas as placas plug-in que foram instaladas na placa principal original devem ser transferidas para a substituição: o módulo processador da CPU, o módulo controlador de servo FSSB, o módulo gráfico e todos os módulos de memória (SRAM, DRAM, FROM). Se algum módulo for deixado para trás, a função CNC correspondente estará ausente. Transfira os módulos com cuidado — proteção ESD e manuseio correto são essenciais.

P2: Após substituir a placa principal e transferir todos os módulos plug-in, o CNC mostra todos os parâmetros como zero ou padrão. O que aconteceu?

Se o conteúdo da memória SRAM for perdido, o CNC retorna aos valores de parâmetro padrão. Isso ocorre se a bateria da SRAM morreu durante a troca da placa, se o módulo SRAM foi manuseado sem energia por muito tempo, ou se uma descarga estática danificou o módulo SRAM durante a transferência. Restaure o backup de parâmetros imediatamente. Se não houver backup, é necessário um comissionamento completo.

P3: A A16B-3200-0421 é fornecida sem nenhuma placa plug-in. O CNC pode inicializar sem elas?

Não. A placa principal sozinha não pode inicializar o CNC — ela não fornece capacidade de computação ou armazenamento sem seus módulos plug-in. O módulo processador da CPU, os módulos de memória e o módulo FSSB são todos necessários para que qualquer operação CNC ocorra.

P4: O CNC original usava um 16i-B. A A16B-3200-0421 também pode servir para substituição de um 18i-B ou 21i-B?

A A16B-3200-0421 é documentada em todas as três: 16i-B, 18i-B e 21i-B. O hardware é a mesma estrutura de backplane. As diferenças específicas do sistema são tratadas pela configuração do módulo CPU e memória plug-in, não pela placa principal em si. Com os módulos plug-in corretos, a placa atende a todas as três séries.

P5: Onde a A16B-3200-0421 é adquirida?

Empresas especializadas em peças de reposição e reparo de CNC FANUC possuem estoque de troca e excedente para esta placa. Fornecedores que podem testar a montagem completa da placa — placa principal mais módulos plug-in — em um banco de testes 18i-B funcionando antes do envio oferecem o fornecimento mais confiável. Solicite uma certificação de teste de sistema completo, sempre que possível.
