A placa-mãe 6FC5357-0BB33-0AE2 6FC5 357-0BB33-0AE2 6FC5357-OBB33-OAE2

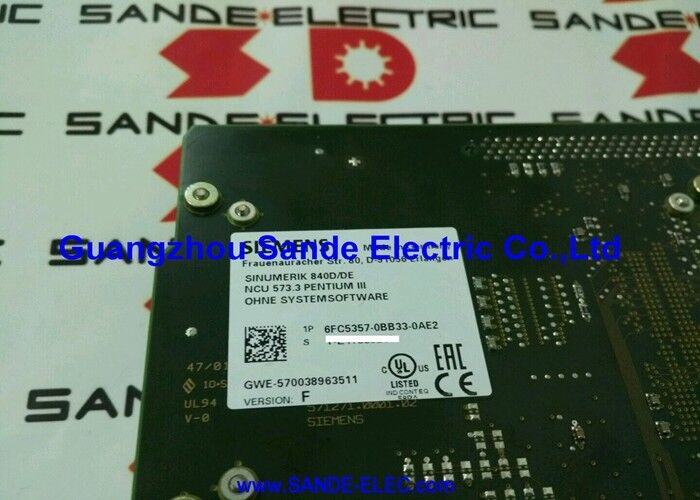

Siemens 6FC5357-0BB33-0AE2 SINUMERIK 840D / DE Unidade de Controle Numérico NCU 573.3

Número da parte:6FC5357-0BB33-0AE2

Fabricante:Siemens AG (Alemanha)

Tipo de produto:A unidade de controlo numérico 573.3

O núcleo de processamento do CNC

O 6FC5357-0BB33-0AE2 é a NCU 573.3 para o Siemens SINUMERIK 840D o módulo que executa todas as funções CNC e PLC em uma única placa.É a unidade central de processamento do sistema SINUMERIK 840D: a interpolação NC, o controlo do eixo, a execução do PLC e a comunicação PROFIBUS funcionam todos neste único módulo.

O PLC S7-300 integrado (315-2 DP, 96 KB) executa a lógica PMC da máquina e funções auxiliares, juntamente com o controlo do eixo do NC e a execução de parte do programaAs funções NC e PLC partilham o mesmo hardware, tornando a NCU uma solução altamente integrada para o controlo de máquinas-ferramenta.

O 840D opera com módulos de acionamento SIMODRIVE 611D, que se conectam à NCU através do bus de ação no plano de trás da caixa NCU.A caixa NCU em si abriga o módulo NCU ao lado do módulo de deslizamento do ventilador / bateria e da fonte de alimentação.

Requisito de carregamento de software

Esta unidade é fornecida sem software de sistema.e quaisquer opções de software habilitadas devem ser carregadas a partir de uma placa de software SINUMERIK separada (carte de PC) antes que a unidade possa operarA versão do software do sistema carregada deve ser compatível com a revisão de hardware da NCU.3 variantes desta série 0AE1 (Pentium II) e 0AE3 (650 MHz Pentium III) aceitam o mesmo fluxo de software, mas diferem na velocidade do processador.

O backup dos dados da máquina (dados NC, programa PLC, parâmetros do motor) deve ser realizado na NCU original antes da substituição.

Principais especificações

Perguntas frequentes

P1: O SINUMERIK 840D mostra alarme 120002 (falha da NCU) ou o sistema não inicia.

O alarme 120002 ou uma falha completa de arranque indica uma falha de hardware na NCU.confirmar que a fonte de alimentação de 24 V da caixa NCU está dentro das especificações e que a bateria/módulo de inserção de ventilador está correctamente instaladaSe os fornecimentos forem confirmados e a NCU não conseguir iniciar, o conselho da NCU falhou.

P2: O substituto 6FC5357-0BB33-0AE2 não tem software. O que deve ser carregado antes que a máquina possa funcionar?

Carregar o software do sistema SINUMERIK 840D a partir do software da placa PC correspondente à versão original do software.e parâmetros de accionamento SIMODRIVE 611DSem o backup dos dados da máquina, é necessária uma recomposição completa da documentação.

P3: Pode a variante 0AE2 ser substituída por 0AE3 (650 MHz) se a versão de 500 MHz não estiver disponível?

O 0AE3 NCU 573.3 usa um Pentium III (650 MHz) mais rápido e 64 MB de DRAM, mas é compatível com o mesmo software do sistema 840D e formato de dados da máquina.0AE3 pode substituir o 0AE2 .

P4: A NCU original falhou e não existe backup de dados da máquina.

Recolha a documentação de comissionamento original da MTB, as listas de parâmetros SIMODRIVE 611D e o manual de dados da máquina SINUMERIK 840D.inserir dados NC da máquina a partir da documentação, compilar e carregar o programa PLC a partir da fonte e comissionar unidades SIMODRIVE 611D usando dados de motor de suas placas de identificação.

P5: A ligação do autocarro entre a NCU e os módulos SIMODRIVE 611D apresenta erros de comunicação após a substituição da NCU.

Após a substituição da NCU, verifique se os cabos do bus de acionamento SIMODRIVE 611D estão totalmente reinstalados nos conectores do plano traseiro da caixa NCU.Os erros de comunicação do autocarro após a substituição da placa são mais comumente causados por conectores instalados incompletamente. Se as ligações forem confirmadas como boas, verifique se os parâmetros do eixo SIMODRIVE 611D (tipo de motor, tipo de codificador) estão correctamente carregados a partir da cópia de segurança.
