A16B-2200-0120 | PCB de recurso compartilhado FANUC série 15A Base 0 - 512 KB de RAM / saída CRT / 15M / 15MA / 15T / 15TA

FANUC Série 15A — A arquitetura CNC multiplaca

A Série 15-A (15A) da FANUC é um CNC de elevadas especificações da geração da série 15 da FANUC — concebido para máquinas-ferramentas complexas que requerem um grande número de eixos controlados, contornos de alta precisão e funcionalidade CNC avançada. A Série 15A usa uma arquitetura multiplaca onde diferentes funções são distribuídas em PCBs especializados conectados a um backplane comum:

Placa base 0:A PCB central de recursos compartilhados — o hub que todas as outras placas fazem referência para comandos de controle, acesso à memória e dados do sistema. A Base 0 é a CPU primária e a placa de memória compartilhada do rack de controle Série 15A.

Placas Base 1 e Base 2:PCBs adicionais de recursos compartilhados que ampliam a memória do sistema de controle e a capacidade de recursos para grandes configurações.

Placas de eixos:Placas de controle de eixo dedicadas (4 eixos ou 3 eixos por placa) que fazem referência à Base 0 para comandos CNC e geram sinais PWM do servo drive.

Gráficos, comunicações seriais e placas opcionais:Placas de funções adicionais preenchendo as posições restantes do backplane.

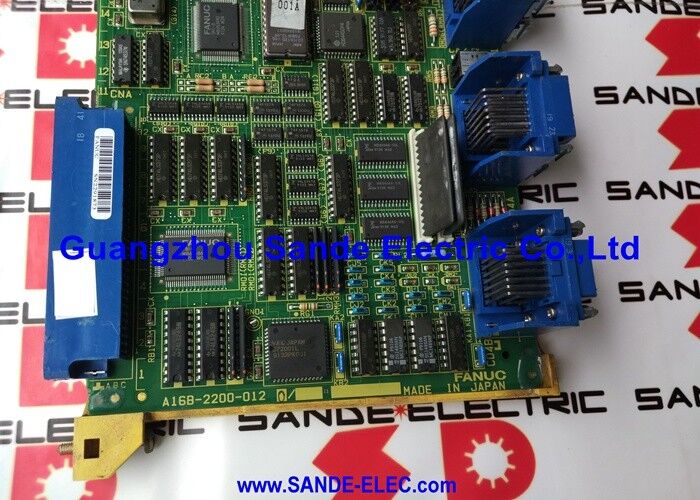

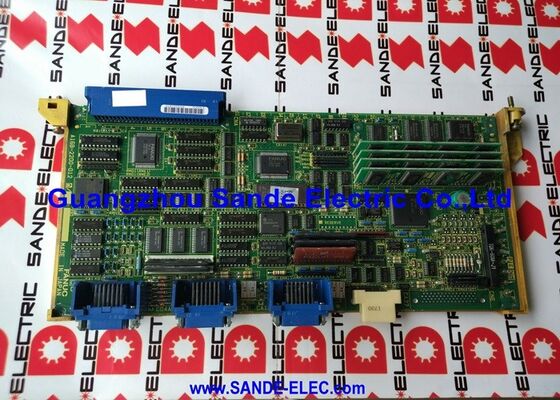

A A16B-2200-0120 é a placa Base 0 — a placa única mais crítica no rack de controle Série 15A.

Especificações principais

512 KB de RAM — Arquitetura de Recursos Compartilhados

A RAM de 512 KB do A16B-2200-0120 é a memória de sistema compartilhada acessível por todas as placas no rack de controle Série 15A através do barramento backplane. Essa abordagem de memória compartilhada é fundamental para a arquitetura de múltiplas placas da Série 15A:

Armazenamento de dados comum:Tabelas de parâmetros, dados de programas CNC e variáveis ​​de sistema compartilhadas residem na RAM da Base 0 — disponíveis para placas de eixo, placas gráficas e outras placas periféricas simultaneamente.

Base 0 como mestre do sistema:Todas as outras placas no rack fazem referência à Base 0 para temporização, sincronização e dados em nível de sistema. Uma falha na Base 0 desativa todo o controle da Série 15A — não apenas uma função ou eixo.

Alarme de paridade de RAM — a falha característica:O sintoma de falha mais comum do A16B-2200-0120 é o alarme “RAM Parity Base 0” – o CNC detecta um erro de paridade na RAM da Base 0, indicando dados corrompidos na memória compartilhada. Este alarme pode surgir de uma falha genuína da célula RAM no A16B-2200-0120 ou do carregamento incorreto de parâmetros após uma limpeza de memória - distinguir os dois é a primeira etapa do diagnóstico.

Cenários de aplicação

Alarme de paridade RAM Base 0:Um centro de maquinação FANUC Série 15MA apresenta "RAM Parity Base 0" no arranque e não consegue concluir a inicialização do CNC. Depois de verificar se os parâmetros foram carregados corretamente, o A16B-2200-0120 é confirmado como tendo falhado nas células de RAM. A substituição e a restauração completa dos dados do sistema retornam a máquina à produção.

Substituição do centro de torneamento Série 15TA Base 0:Um centro de torneamento 15TA passa por substituição da placa Base 0. A16B-2200-0120 é a placa correta para a configuração de 512 KB de RAM. Todos os parâmetros e programas são recarregados do backup após o ajuste.

Perguntas frequentes

Q1: O que é o alarme RAM Parity Base 0 e ele é sempre causado por uma falha do A16B-2200-0120?

Não necessariamente. O alarme RAM Parity Base 0 indica que o CNC detectou dados corrompidos na RAM compartilhada da Base 0. Isso pode ser causado por: falha genuína da célula RAM no A16B-2200-0120 (exigindo substituição da placa); carregamento de parâmetros corrompido após uma limpeza de memória (resolvido recarregando corretamente todos os parâmetros do sistema); ou uma falha na bateria de backup que permitiu que o conteúdo da RAM fosse corrompido ao desligar. Diagnosticar sistematicamente — recarregue os parâmetros corretamente a partir de um backup verificado antes de condenar a placa.

P2: Qual é a diferença entre A16B-2200-0120 (512 KB) e a variante de 256 KB (0121, 0129)?

A principal diferença é a capacidade da RAM. A16B-2200-0120 fornece 512 KB de RAM de sistema compartilhada; variantes como 0121 e 0129 fornecem 256 KB. A variante necessária depende da configuração específica do sistema Série 15A – configurações de eixos mais altos ou sistemas com maior capacidade de programa CNC podem exigir a versão de 512 KB. Sempre confirme na etiqueta do número da peça da placa instalada.

Q3: Após substituir o A16B-2200-0120, quais dados devem ser recarregados?

Todos os dados do CNC devem ser recarregados — parâmetros, programas de peças, dados de correção de ferramenta e todos os dados do PMC. O A16B-2200-0120 não contém armazenamento persistente de dados do usuário além de sua RAM (que é apagada na substituição). Um backup completo e verificado do sistema é essencial antes de qualquer substituição da placa Base 0. Para sistemas da Série 15A, o backup inclui todos os grupos de parâmetros (N, P, E, parâmetros específicos do eixo), todos os programas de peças e o programa de sequência do PMC.

Q4: O A16B-2200-0120 pode caber em qualquer slot de backplane ou é específico do slot?

O A16B-2200-0120 cabe em posições específicas definidas no backplane mestre da Série 15A – portas 6, 10, 11 ou 13, dependendo da configuração específica do sistema. A posição da porta do backplane é definida pelo projeto do rack de controle do fabricante da máquina-ferramenta. Não instale a Base 0 em slots arbitrários — consulte a documentação elétrica da máquina-ferramenta e o manual de manutenção FANUC Série 15A aplicável para obter a atribuição correta da porta.

Q5: A saída CRT em A16B-2200-0120 significa que esta placa aciona diretamente o display CNC?

Sim – o A16B-2200-0120 inclui uma interface de saída CRT como parte de sua função de “recurso compartilhado”. Isso significa que a mesma placa fornece as funções compartilhadas de CPU/memória e a saída de vídeo para o monitor CRT de 9 polegadas. Em variantes que exigem uma placa gráfica separada (como algumas variantes de 256 KB), a função de exibição é controlada externamente. A saída CRT integrada no A16B-2200-0120 confirma-o como o hub completo de recursos compartilhados para exibição e memória na configuração padrão de 512 KB.
