ODM Fanuc Sensores de codificação de motor de fuso A20B-2002-0300

FANUC A20B-2002-0300 | Unidade de Sensor de Encoder de Motor de Eixo da Série Alpha — Com Suporte de Montagem / Relé Integrado / Interface Tipo-B

Feedback de Velocidade do Eixo para o Sistema de Acionamento da Série Alpha

O A20B-2002-0300 é o conjunto do sensor do encoder do motor do eixo para o sistema de acionamento de eixo da série Alpha da FANUC. Ele é montado na parte traseira do motor do eixo — tipicamente sob o ventilador — e gera o sinal de feedback de RPM do eixo que o amplificador de eixo da série Alpha precisa para regular a velocidade sob cargas de corte.

O sensor se conecta ao terminal JY2 no módulo amplificador de eixo da série Alpha via a interface serial Tipo-B. Esta especificação de interface é específica para a geração Alpha — não compatível com o feedback baseado em FSSB das gerações de acionamento Alpha i ou posteriores.

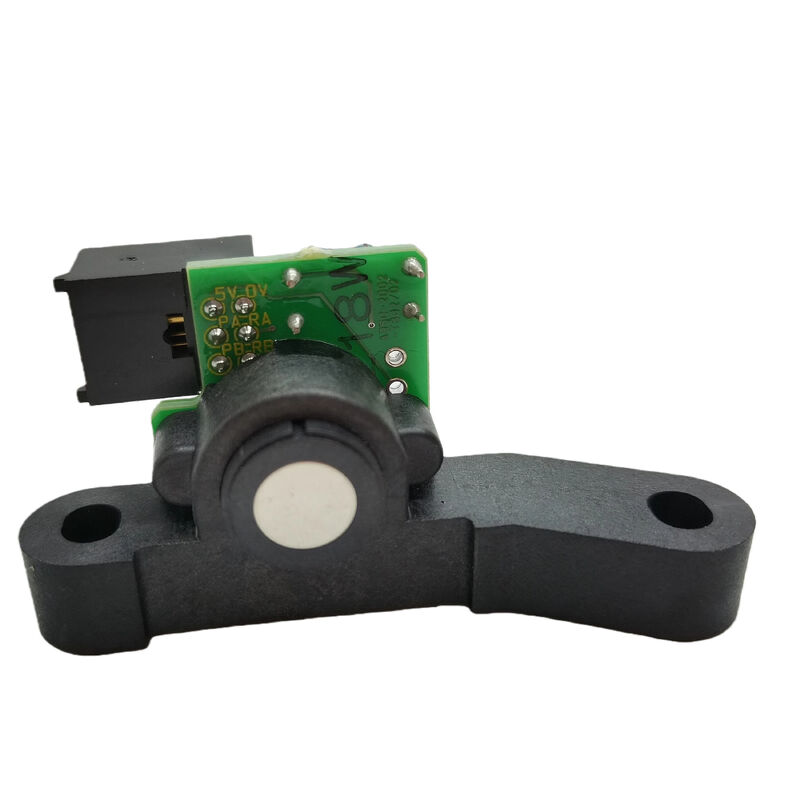

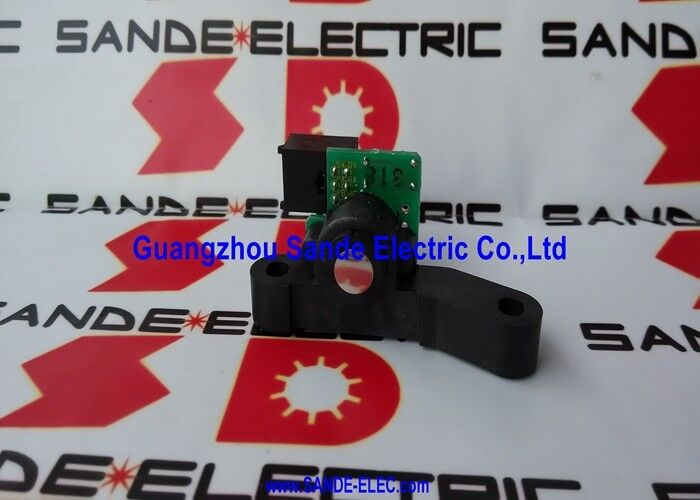

O conjunto é fornecido como uma unidade completa: a placa de circuito impresso com seu relé integrado montado em um suporte que posiciona o sensor na folga correta do anel alvo magnético do motor do eixo. O suporte determina a folga de ar entre os elementos de detecção da placa de circuito impresso e o alvo rotativo. Uma folga de ar incorreta após a instalação produz sinais de feedback fracos ou ausentes, mesmo de uma placa de circuito impresso funcionando. Verifique a folga do sensor para o alvo de acordo com a documentação de manutenção do motor do eixo sempre que o conjunto for removido e reinstalado.

Existem duas revisões de hardware — /01A e /02A. Ambas servem à mesma função. Especifique a revisão da etiqueta da unidade instalada ao fazer o pedido, se a correspondência da revisão for necessária.

Especificações Principais

Referência de Substituição — A290-0854-V320

As listas de pós-venda da FANUC listam o A290-0854-V320 como uma substituição relacionada para aplicações de feedback de eixo onde o A20B-2002-0300 é necessário. Antes de substituir por uma referência alternativa, confirme se a montagem mecânica, o tipo de conector e a interface de sinal Tipo-B correspondem à configuração do amplificador e do motor instalados.

Diagnóstico de Falhas — O Relé Integrado

O relé integrado no A20B-2002-0300 fornece uma saída de chave que o amplificador de eixo usa para funções de detecção de falhas e confirmação de velocidade. Se o feedback de velocidade do eixo for perdido ou a saída do relé estiver ausente, o amplificador gera um alarme de eixo. Antes de substituir a placa de circuito impresso, verifique o suporte de montagem quanto a deslocamento de sua posição de montagem e inspecione o conector JY2 quanto a corrosão, resíduo de refrigerante ou pinos tortos. Uma falha no conector ou uma montagem deslocada produz sintomas de alarme idênticos aos de uma placa de circuito impresso defeituosa.

FAQ

P1: Qual é a função do sensor do encoder do eixo no sistema de acionamento?

Ele fornece feedback de RPM do eixo para o amplificador de eixo da série Alpha através do terminal JY2. O amplificador usa este sinal para manter a velocidade do eixo comandada sob cargas de corte variáveis. Sem um sinal de feedback válido, o amplificador não consegue fechar seu loop de velocidade e gera um alarme de eixo.

P2: A velocidade do eixo parece normal, mas as trocas de ferramenta falham com um alarme de orientação. O A20B-2002-0300 poderia ser a causa?

Sim. Se o feedback de velocidade estiver presente, mas a referência do pulso Z (pulso de orientação uma vez por revolução) estiver ausente ou intermitente, o eixo pode funcionar na velocidade comandada, mas não pode se orientar para a troca de ferramenta. Verifique o suporte de montagem quanto a deslocamento — uma posição de sensor deslocada enfraquece o pulso Z sem desabilitar totalmente o feedback de velocidade. Inspecione o conector JY2 antes de substituir a placa de circuito impresso.

P3: As revisões /01A e /02A são intercambiáveis?

Ambas as revisões desempenham a mesma função. Pequenas alterações de hardware entre as revisões mantêm a mesma interface elétrica e especificação de montagem. Na maioria dos casos, elas são intercambiáveis. Confirme a partir da etiqueta da unidade instalada e especifique a revisão ao fazer o pedido, se a correspondência exata da revisão for necessária.

P4: Após substituir o A20B-2002-0300, a parada de orientação do eixo para em um ângulo ligeiramente incorreto. O novo sensor está com defeito?

Após a substituição do sensor, a posição de parada de orientação geralmente requer um reajuste. A referência angular do novo sensor pode diferir ligeiramente da original. Ajuste o parâmetro de posição de parada de orientação do eixo no conjunto de parâmetros do eixo do CNC em pequenos incrementos até que o ângulo de parada se alinhe corretamente.

P5: O A290-0854-V320 é uma substituição direta para o A20B-2002-0300?

O A290-0854-V320 é listado como uma referência de substituição no mercado de pós-venda. Antes de substituir, confirme se a montagem mecânica, a geometria do suporte, o tipo de conector e a compatibilidade da interface Tipo-B correspondem ao motor específico e ao amplificador de eixo da série Alpha instalados na máquina.
