Fanuc A20B-2003-0311 | Placa de Circuito Impresso (PCB) do Conjunto de Sensor MZi — Placa de Sensor para A860-2110-V001, Eixo de Giro Alpha i, CNC — Descontinuado pelo Fabricante

Visão Geral

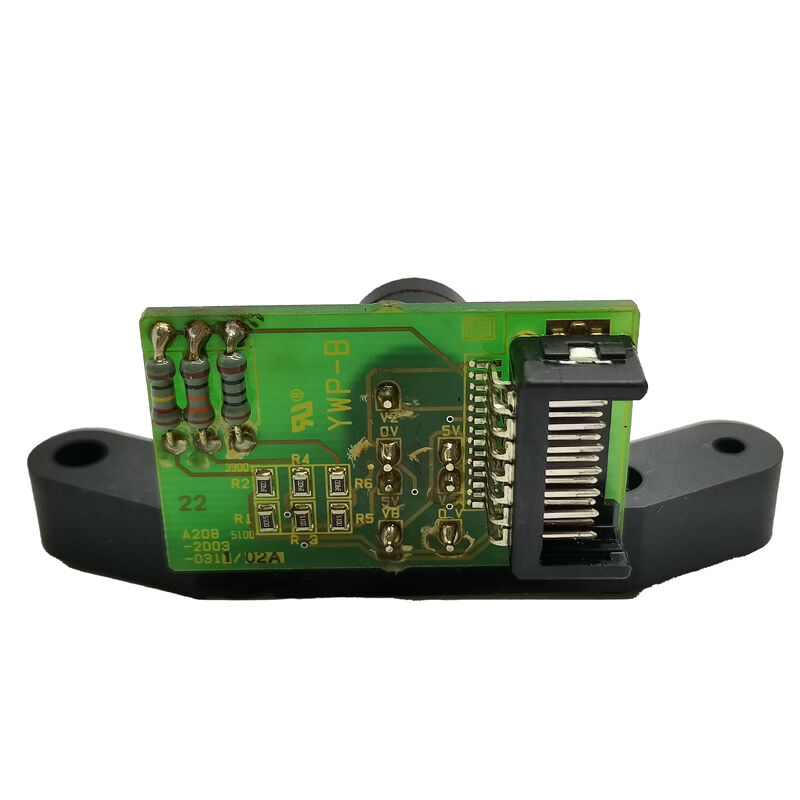

A Fanuc A20B-2003-0311 é a PCB de processamento de sinal instalada dentro do conjunto de sensor do motor de giro Fanuc A860-2110-V001 tipo MZi.

Não está disponível como uma placa autônoma — a PCB é um componente integral da unidade de sensor A860-2110-V001, e a aquisição requer o conjunto de sensor completo.

Solicitações para qualquer um dos números de peça — A20B-2003-0311 ou A860-2110-V001 — resultam na mesma unidade de sensor completa, pois a PCB e a carcaça do sensor são sempre fornecidas juntas.

Compreender o que esta PCB faz requer entender onde a A860-2110-V001 se encaixa no sistema de acionamento de giro alpha i da Fanuc. Ao contrário dos motores servo, que usam codificadores de pulso ópticos (a família A860-2xxx de encoders absolutos) para feedback em malha fechada, os motores de giro alpha i usam uma abordagem de sensor diferente: o sensor magnético tipo MZi, que detecta a posição rotacional e a velocidade a partir de um anel alvo dentado ou magnético no eixo do motor de giro.

A carcaça do sensor A860-2110-V001 contém o elemento de captação magnética e a PCB A20B-2003-0311, que condiciona o sinal bruto do sensor magnético em uma saída digital limpa que o amplificador do acionamento de giro pode processar.

O sensor MZi se comunica com o acionamento de giro através de um conector de 12 pinos no corpo do sensor — vendido sem cabo, o que significa que o chicote de fiação do sensor para o amplificador do acionamento de giro é adquirido separadamente ou mantido da instalação original durante uma troca de sensor.

Esta conexão transporta o feedback de velocidade do giro, dados de posição de orientação do giro e sinais de saúde do sensor para o amplificador, que os utiliza para regular a velocidade do giro sob cargas de corte, executar ciclos de rosqueamento rígido onde o giro e o eixo Z devem permanecer sincronizados e realizar a orientação do giro para trocas de ferramenta.

A descontinuação da A20B-2003-0311 pela Fanuc reflete a mesma dinâmica do ciclo de vida do produto vista em toda a linha de encoders alpha i — a fabricação ativa cessou, mas a população de motores de giro alpha i que ela atende permanece generalizada em máquinas-ferramenta de produção.

Como a PCB não pode ser adquirida independentemente, o caminho de substituição para uma A20B-2003-0311 com defeito é uma unidade de sensor A860-2110-V001 completa de estoque excedente ou de troca.

Especificações Principais

Tecnologia de Sensor MZi — Magnético vs. Óptico

A distinção entre a detecção magnética MZi e os codificadores de pulso ópticos usados em motores servo vale a pena explicar para quem é novo nos sistemas de acionamento de giro Fanuc. Os encoders ópticos usam um disco de vidro ou plástico com padrões transparentes e opacos; uma fonte de luz e um array de fotodetectores leem a posição do disco opticamente.

Sensores magnéticos, em vez disso, detectam a passagem de polos magnéticos ou dentes em um anel alvo preso ao eixo do motor, usando elementos de efeito Hall ou magnetorresistivos no corpo do sensor.

Para motores de giro, a abordagem magnética oferece vantagens práticas no ambiente do giro: os giros operam em alta velocidade e estão sujeitos a níveis de refrigerante, cavacos metálicos e vibração que são mais exigentes do que o ambiente típico de um eixo servo.

Sensores magnéticos toleram contaminação por partículas metálicas que degradariam um disco óptico, e seu princípio de detecção sem contato significa que não há mecanismo de desgaste pela operação normal.

O papel da PCB A20B-2003-0311 é pegar o sinal analógico dos elementos de captação magnética e produzir os pulsos digitais limpos e sem ruído que o circuito de entrada do amplificador do giro espera — essa função de condicionamento de sinal é o que a PCB contribui para o conjunto de sensor completo.

Funções do Acionamento de Giro que Dependem Deste Sensor

Três funções do giro em um centro de usinagem CNC dependem diretamente do sensor MZi fornecendo feedback limpo e confiável:

Regulação de velocidade sob carga de corte — o amplificador lê continuamente o feedback MZi para manter a velocidade do giro comandada contra variações na força de corte.

Um sinal degradado do sensor MZi causa instabilidade de velocidade (visível como variação no som de usinagem e acabamento superficial) na melhor das hipóteses, e alarmes de feedback de velocidade do giro SP0740 ou similares na pior das hipóteses.

Rosqueamento rígido — a sincronização entre a rotação do giro e o avanço do eixo Z durante um ciclo de rosqueamento rígido requer dados de posição do giro em tempo real do sensor MZi.

Uma única contagem de sensor perdida durante um ciclo de rosqueamento pode danificar a rosca ou quebrar a ferramenta. Alarmes de rosqueamento rígido ou baixa qualidade de rosca em ferramentas bem especificadas frequentemente remontam à degradação do sensor MZi.

Orientação do giro — a troca de ferramenta requer que o giro pare em uma posição angular específica para engatar a chave de acionamento do trocador automático de ferramentas.

O sensor MZi fornece a referência de posição para esta orientação; um sensor com falha produz alarmes SP0742 (erro de orientação do giro) ou equivalentes que impedem as trocas de ferramenta.

FAQ

P1: A PCB A20B-2003-0311 pode ser substituída independentemente, ou todo o sensor A860-2110-V001 deve ser substituído?

A PCB não é vendida separadamente. Qualquer solicitação para A20B-2003-0311 resulta no conjunto completo de sensor A860-2110-V001, pois a Fanuc e fornecedores de terceiros fornecem a PCB apenas como parte integrada do corpo do sensor.

Tentar desmontar a unidade do sensor para substituir apenas a PCB arrisca danificar o alinhamento do elemento de captação magnética, que é definido de fábrica e não é ajustável em campo. A ação de serviço correta é substituir a unidade completa do sensor.

P2: Quais são os sintomas comuns quando o sensor A20B-2003-0311 / A860-2110-V001 está falhando?

Os primeiros sinais são sutis: qualidade ligeiramente inconsistente de rosqueamento rígido (roscas no limite de tolerância em vez de claramente dentro das especificações), pequena variação na velocidade do giro sob corte pesado, ou orientação do giro que leva mais tempo do que o normal para ser concluída.

À medida que o sensor se degrada mais, o CNC gera alarmes de giro — SP0740 (erro de feedback de velocidade), SP0742 (falha de orientação) ou SP0001 (sobrecarga do motor de giro, pois o amplificador não consegue regular a velocidade com precisão). Na falha mais avançada, o giro não funcionará.

Um histórico limpo de alarmes do amplificador do acionamento de giro com apenas alarmes do tipo sensor em um único giro aponta diretamente para o conjunto do sensor.

P3: Após substituir o sensor A860-2110-V001, alguma calibração ou ajuste de parâmetro precisa ser realizado?

Após instalar o sensor de substituição, a posição de orientação do giro pode precisar ser redefinida.

A posição de parada de orientação é definida pela relação angular do sensor com a posição de referência do eixo do motor, e um sensor de substituição pode ter uma relação de montagem angular ligeiramente diferente da original.

O parâmetro do CNC para a posição de orientação do giro (o parâmetro SP1004 ou equivalente de deslocamento de orientação em controles i-series compatíveis) pode precisar ser ajustado para trazer o giro de volta ao ângulo de parada correto para o trocador de ferramentas.

Verifique o alinhamento da troca de ferramenta após a substituição do sensor e ajuste o parâmetro de orientação em pequenos incrementos, se necessário.

P4: O A860-2110-V001 (com PCB A20B-2003-0311) é compatível com todos os tamanhos de motores de giro alpha i?

O A860-2110-V001 é uma unidade de sensor específica para um conjunto definido de modelos de motores de giro alpha i.

Não é um sensor de giro universal em toda a linha alpha i — outras variantes de sensor MZi (como o A860-2100-V001 com PCB A20B-2003-0310) atendem a diferentes tamanhos de carcaça de motores de giro.

A interface de montagem mecânica do sensor e o diâmetro do anel alvo no eixo do motor são específicos do motor. Sempre confirme o número de peça do sensor em relação ao modelo do motor de giro que está sendo reparado, em vez de assumir que qualquer sensor MZi servirá em qualquer giro alpha i.

P5: O sensor é vendido sem cabo — qual cabo é necessário e como ele é especificado?

O cabo que conecta o sensor A860-2110-V001 ao amplificador do acionamento de giro é um item de aquisição separado. A Fanuc especifica cabos dedicados para sensores MZi com a família de números de peça A660-2005-T732, com sufixos de comprimento específicos (por exemplo, #L180R0 para 18m).

O comprimento do cabo deve corresponder à distância física de roteamento do motor de giro ao amplificador no gabinete elétrico da máquina.

Ao substituir o sensor, inspecione o cabo existente e seus conectores — se o cabo estiver em boas condições, ele pode ser mantido.

Se o cabo apresentar danos ou os conectores apresentarem corrosão, substitua o cabo juntamente com o sensor para evitar um segundo evento de parada da máquina devido a falha do cabo logo após a substituição do sensor.
