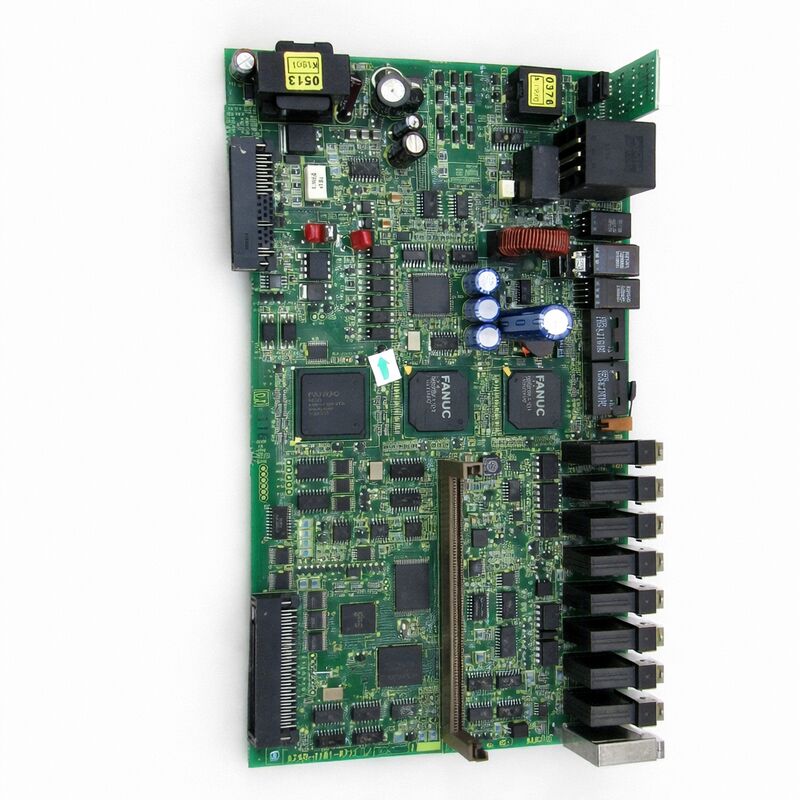

FANUC A20B-2101-0711 | βi SVSP Servo / Spindle Amplifier Control PCB — Placa de Controle Combinada Beta-i, Série A20B-2101, Origem Japão

Número da Peça: A20B-2101-0711

Fabricante: FANUC Corporation (Japão)

Categoria do Produto: PCB — Placa de Controle de Amplificador Servo/Spindle Beta-i SVSP

Série: A20B-2101

Visão Geral

A FANUC A20B-2101-0711 é a placa de circuito impresso de controle para o amplificador combinado servo e spindle Beta-i SVSP da FANUC.

O SVSP (Servo and SPindle) é uma unidade amplificadora compacta que integra o controle de eixo servo e a capacidade de acionamento do spindle em um único módulo — uma abordagem que reduz o espaço no gabinete e a complexidade da fiação em máquinas-ferramenta CNC de pequeno e médio porte, onde as pilhas separadas de amplificadores servo e spindle Alpha-i seriam excessivas.

A A20B-2101-0711 é a camada de inteligência da unidade SVSP.

Ela lida com todas as funções de lógica de controle que o amplificador precisa para operar: recebendo comandos de velocidade e torque do CNC através do barramento de fibra FSSB, gerenciando os circuitos de conversão de energia, monitorando o feedback de corrente dos enrolamentos do motor, executando o loop de controle de corrente em alta frequência e reportando o status do drive, códigos de alarme e feedback do encoder de volta para o CNC.

O estágio de potência — as pontes de transistores e o retificador que realmente comutam a corrente do motor — é uma seção separada do amplificador.

A placa de controle A20B-2101-0711 diz a ele o que fazer e monitora se ele está fazendo corretamente.

Esta placa faz parte da série A20B-2101, que abrange PCBs de controle para a família de amplificadores servo Beta-i da FANUC.

A família Beta-i usa uma arquitetura de amplificador diferente da série Alpha-i maior: ela é projetada para a extremidade econômica e compacta da linha de drives da FANUC, alimentando motores servo e motores spindle menores em centros de torneamento, centros de usinagem verticais e máquinas semelhantes onde as cargas de eixo não requerem os drives Alpha-i de maior corrente.

Especificações Principais

A Arquitetura Beta-i SVSP

O conceito de amplificador SVSP aborda uma restrição prática em máquinas-ferramenta CNC compactas: espaço no gabinete.

Uma configuração de drive Alpha-i padrão para uma máquina de três eixos com spindle requer quatro módulos amplificadores separados (fonte de alimentação PSM, três SVMs e um SPM), cada um com sua própria placa de controle, conexão de barramento DC e conexões de fibra. Para um pequeno torno ou centro de usinagem, isso representa um espaço significativo no gabinete.

O Beta-i SVSP integra o acionamento servo e spindle em um módulo, tipicamente configurado para dois ou três eixos servo mais um spindle. A placa de controle A20B-2101-0711 gerencia essa configuração multifuncional a partir de uma única PCB.

Ela recebe comandos FSSB do CNC para todos os eixos servo que o SVSP gerencia, mais o comando serial do spindle para a seção do spindle, e coordena o estágio de potência de acordo.

Essa integração é eficiente, mas cria uma dependência: quando a placa de controle falha, todas as funções de drive servidas por essa unidade SVSP param simultaneamente.

Uma máquina com dois eixos servo e um spindle rodando através de um único SVSP perderá todo o movimento do eixo e o controle do spindle se a única placa A20B-2101-0711 falhar. A rápida aquisição da placa de substituição é, portanto, importante para restaurar a produção.

Falha da Placa de Controle — O Que Esperar

A A20B-2101-0711 realiza autoverificação contínua. Quando detecta uma condição de falha — sobrecorrente, sobretensão, erro de encoder, sobrecarga térmica ou falha de comunicação FSSB — ela gera um código de alarme que aparece na tela de alarmes do CNC e, tipicamente, no display LED de 7 segmentos do amplificador SVSP no painel frontal.

Códigos de alarme servo 4xx (particularmente SV401, SV404, SV417 e similares) na inicialização ou imediatamente sob carga frequentemente apontam para a placa de controle do drive quando aparecem em todos os eixos simultaneamente e o hardware do motor (cabos, encoders, motores) testa corretamente.

Códigos de LED piscando da unidade de drive exibidos no painel frontal do SVSP devem ser cruzados com a lista de códigos de alarme do amplificador FANUC Beta-i. Códigos que aparecem imediatamente na energização, antes que os motores se movam, frequentemente indicam uma falha no nível da placa, em vez de uma falha no motor ou cabo.

Falha simultânea em múltiplos eixos é um indicador particularmente forte. Falhas individuais de eixo geralmente apontam para problemas no motor ou cabo desse eixo.

Quando todos os eixos servidos por um SVSP mostram alarmes simultaneamente, a placa de controle do SVSP é a causa comum mais provável.

FAQ

Q1: O display LED do amplificador SVSP mostra um código de alarme piscando na energização antes da máquina se mover. Onde a investigação de falha deve começar?

Cruze o código do LED com a lista de alarmes FANUC Beta-i SVSP no manual de manutenção.

Códigos na faixa 0x ou 1x tipicamente indicam problemas na fonte de alimentação ou no circuito principal. Códigos nas faixas 3x, 4x ou 5x indicam mais comumente problemas na placa de controle ou problemas de comunicação FSSB.

Para códigos relacionados ao FSSB, primeiro verifique todas as conexões de fibra nos conectores COP do SVSP.

Para códigos de alarme que persistem com as fibras confirmadas conectadas, a placa de controle A20B-2101-0711 é o próximo suspeito.

Q2: A A20B-2101-0711 pode ser substituída sem substituir toda a unidade amplificadora SVSP?

Sim. A placa de controle é um componente separado e substituível em campo dentro do amplificador SVSP. A placa é montada dentro do invólucro do amplificador e se conecta aos circuitos do estágio de potência através de conectores internos.

Com precauções adequadas de ESD e o amplificador desligado, a placa de controle pode ser removida e substituída.

Após a substituição, verifique se os parâmetros servo do CNC específicos para a configuração do motor e do eixo estão intactos — eles são armazenados na SRAM do CNC, não na placa do amplificador, portanto, não devem ser perdidos, a menos que outras alterações de hardware tenham sido feitas.

Q3: Após instalar uma A20B-2101-0711 de substituição, todos os eixos mostram alarme SV401. Qual é a causa mais provável?

SV401 indica que o amplificador servo não está pronto. Após a substituição da placa de controle, a causa mais comum de SV401 imediato em todos os eixos é a conexão de fibra FSSB.

Durante a substituição da placa, os cabos de fibra nos conectores COP da nova placa podem não ter sido totalmente reinseridos.

Desligue, inspecione e reinserir cada conector de fibra, garantindo que cada um esteja totalmente inserido e travado.

Se as fibras FSSB estiverem corretas e o alarme persistir, verifique se a configuração do parâmetro FSSB do CNC corresponde à atribuição de eixo do amplificador.

Q4: A A20B-2101-0711 precisa ser combinada com uma classificação de potência SVSP específica, ou é universal em toda a linha Beta-i SVSP?

Diferentes classificações de potência SVSP (por exemplo, SVSP-20/20/20/40, SVSP-20/20/40-11 etc.) podem usar diferentes variantes de placa de controle dentro da família A20B-2101.

O firmware e a configuração de hardware da placa de controle são combinados com o tipo específico de amplificador que ela controla.

Confirme o número exato do modelo do amplificador SVSP antes de solicitar uma placa de controle de substituição e verifique se o número da peça da placa de substituição é apropriado para esse modelo de amplificador. O uso de uma placa de controle incompatível pode causar operação incorreta ou alarme imediato na inicialização.

Q5: O SVSP funcionou em serviço por vários anos antes da falha da placa de controle. O que comumente causa falha na placa de controle Beta-i SVSP?

A degradação do capacitor eletrolítico é a causa mais comum relacionada à idade. Placas de controle em amplificadores que operam em temperaturas ambientes elevadas — uma condição comum em gabinetes elétricos de máquinas-ferramenta — envelhecem mais rápido do que aquelas em ambientes mais frios.

Os capacitores nos circuitos de regulação de energia secam ao longo de anos de serviço, causando falha na regulação de tensão e disparando alarmes que imitam outros tipos de falha antes que a placa falhe completamente. Outras causas incluem corrosão de contato do conector por entrada de névoa de refrigerante e eventos ocasionais de sobretensão transitória da fonte de alimentação.

A inspeção regular dos filtros de resfriamento do gabinete e a garantia de ventilação adequada estendem significativamente a vida útil da placa de controle.
