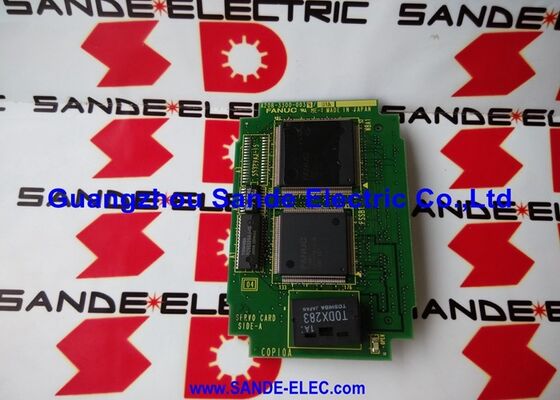

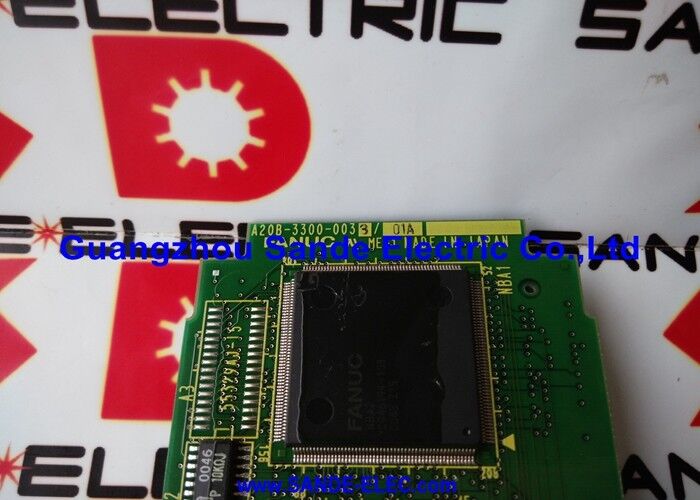

A20B-3300-0033 ∙ FANUC 2 canais FSSB Servo Controller Card ∙ 16i / 18i / 21i / FSSB Fiber Optic Interface / Plug-In Module

FSSB Por que a comunicação por servo de fibra óptica é importante

A comunicação por servo nos modernos sistemas CNC FANUC viaja através de fibra óptica.

• Comutação de corrente de motor de alta frequência de alta corrente
• Grandes bancos de condensadores carregados a 300 ∼ 600 VDC
• Transistores IGBT de comutação rápida que geram emissões eletromagnéticas num amplo espectro de frequências

Neste ambiente, um cabo de cobre que transporta sinais de comando de posição é vulnerável.velocidade de ondulação, e redução do acabamento da superfície da peça de trabalho.

A transmissão por fibra óptica é completamente imune às interferências eletromagnéticas.Mas o sinal de luz não pode ser acoplado a ou de campos eletromagnéticos. The A20B-3300-0033 generates the FSSB optical transmission signals and processes the returning optical feedback signals — bringing this noise immunity directly into the servo communication for the two controlled axes.

Principais especificações

Capacidade de 2 canais

O A20B-3300-0033 fornece exatamente 2 canais FSSB a partir de um único cartão plug-in.

Centro de rotação de dois eixos (X e Z):Um A20B-3300-0033 controla ambos os eixos.

2 eixos de um sistema maior:Para um centro de usinagem de 4 eixos, um A20B-3300-0033 manipula os dois primeiros eixos (normalmente X e Y), enquanto um segundo cartão manipula Z e o quarto eixo.Cada cartão opera de forma independente no seu próprio canal FSSB.

Os dois primeiros eixos de um CNC de 5 eixos:O primeiro A20B-3300-0033 abrange os eixos 1 e 2; as cartas adicionais estendem-se aos outros eixos, conforme necessário.

A arquitetura plug-in torna a expansão da contagem de eixos direta - adicione um cartão e o CNC ganha mais dois canais de servo FSSB na mesma placa principal.

Cenários de aplicação

Alarme de comunicação FSSB em ambos os eixos controlados:Um centro de viragem FANUC 18i gera alarmes de comunicação FSSB nos eixos X e Z simultaneamente.A placa de servo A20B-3300-0033 é identificada como a falhaA substituição restaura a comunicação FSSB em ambos os eixos.

Expansão do sistema:Um CNC 21i de dois eixos é reconfigurado para operação de quatro eixos. Um segundo A20B-3300-0033 é instalado na placa principal ao lado da placa existente,fornecendo os dois canais FSSB adicionais necessários para a nova configuração do eixo.

Perguntas frequentes

P1: O A20B-3300-0033 pode ser ligado a outros servo-drives que não os amplificadores do tipo Alpha-i FSSB?

O A20B-3300-0033 utiliza o protocolo de fibra óptica FSSB da FANUC, que é compatível com os servoamplificadores FANUC Alpha-i e Beta-i equipados com portas de entrada FSSB.Os amplificadores mais antigos da série Alpha que utilizam interfaces sérias de tipo A ou B não são compatíveis com o FSSB e não podem ligar-se ao A20B-3300-0033- Confirme o tipo de interface dos servos antes de instalar este cartão.

P2: Como é atribuído o endereço do nó FSSB a cada servoamplificador na cadeia daisy?

A atribuição de endereços FSSB é definida pela ordem física dos amplificadores na cadeia de fibra óptica combinada com as definições dos parâmetros CNC.O primeiro amplificador na cadeia normalmente toma o endereço mais baixoOs parâmetros de configuração do FSSB no CNC (FSSB setting screen) definem o número de amplificadores e as suas atribuições de eixo.Após a instalação de um substituto A20B-3300-0033, os parâmetros FSSB existentes permanecem na SRAM do CNC e devem restabelecer automaticamente a comunicação ao ligar.

P3: Pode funcionar um sistema com duas placas A20B-3300-0033 (4 eixos) se uma delas falhar?

Quando um A20B-3300-0033 falha, apenas os dois eixos do canal FSSB desse cartão geram alarmes.A máquina pode ser capaz de executar operações limitadas usando os eixos de trabalho restantes enquanto o cartão falhado está sendo substituído.Esta operação parcial depende de se a escada PMC permite a execução do ciclo da máquina com alguns eixos inibidos.

P4: O cabo de fibra óptica requer manuseio ou manutenção especial?

Os cabos de fibra FSSB devem ser protegidos contra curvas afiadas, encaminhamentos de raio estreito e danos mecânicos.As faces terminais dos conectores devem ser mantidas limpas. A contaminação nas faces dos conectores ópticos atenua o sinal de luz.Ao inspeccionar uma falha de comunicação FSSB, verifique o estado do cabo de fibra e do conector ao lado do cartão A20B-3300-0033.

Q5: O A20B-3300-0033 é específico para os CNCs da geração i, ou pode ser usado com sistemas 0i-D ou 30i?

O A20B-3300-0033 é confirmado para as séries FANUC 16i, 18i e 21i (modelos A e B).Diferentes gerações de CNC usam diferentes variantes de servo cards. As plataformas 0i-D e 30i usam hardware diferente da placa principal e exigem suas próprias servo cards específicas.O A20B-3300-0033 é o cartão correto para a geração 16i/18i/21i e não é intercambiável com cartões 0i-D ou 30i.
