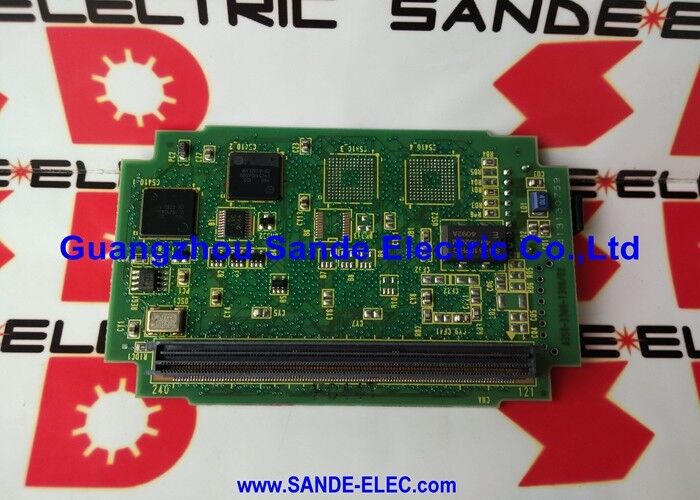

FANUC PCB Board A20B-3300-0392 A20B33000392 A2OB-33OO-O392

FANUC A20B-3300-0392 | Módulo Servo Série i-B de 4 Eixos — Placa de Circuito Impresso Plug-in FSSB para Série 16i / 18i / 21i Modelo B

Número da Peça: A20B-3300-0392

Fabricante: FANUC Ltd. (Japão)

Tipo de Produto: Módulo Servo Série i-B de 4 Eixos — Placa de Circuito Impresso Plug-in

Controle Servo de Quatro Eixos em uma Placa

O A20B-3300-0392 é o módulo servo FSSB de 4 eixos da FANUC para o CNC Série i-B. Ele é conectado à placa principal 16i, 18i ou 21i Modelo B e estende a capacidade de controle servo do CNC para quatro eixos através de um único canal de fibra óptica FSSB. Cada eixo que o módulo gerencia recebe comandos de posição e velocidade do CNC, processa o feedback do encoder através do barramento FSSB e retorna dados de posição em tempo real para controle servo em malha fechada.

A designação "i-B" identifica este módulo como um componente da geração Modelo B — a segunda geração de hardware da plataforma FANUC Série i, que sucedeu as placas originais Modelo A. A arquitetura Modelo B utiliza um formato plug-in de maior densidade que integra controle servo, interface FSSB e processamento de sinal em uma placa compacta que é montada ao lado do processador da CPU, controlador gráfico e módulos de memória (SRAM, DRAM, FROM) na montagem da placa principal.

Em um controle típico 16i/18i/21i Modelo B, o A20B-3300-0392 é um dos vários módulos plug-in que juntos formam a unidade de controle CNC completa. Seu canal FSSB se conecta à cadeia de amplificadores servo através de cabo de fibra óptica no conector óptico da placa.

Contexto da Série A20B-3300

A série A20B-3300 abrange os módulos plug-in da FANUC para controladores CNC e robóticos da Série i. Dentro desta família:

• variantes de 4 eixos (incluindo A20B-3300-0392) servem máquinas com até 4 eixos controlados em uma única cadeia FSSB
• variantes de 6 eixos servem configurações de 5 ou 6 eixos
• variantes de 8 eixos fornecem a maior contagem de eixos em um único módulo

Todos os módulos da série A20B-3300 compartilham o mesmo fator de forma plug-in para a placa principal Modelo B. Eles não são intercambiáveis entre configurações de contagem de eixos.

Especificações Principais

FAQ

P1: O CNC exibe alarme servo 360 ou 361 nos eixos gerenciados por este módulo. Qual é o primeiro passo de diagnóstico?

Alarmes 360/361 são falhas de comunicação FSSB. Primeiro, reinstale o A20B-3300-0392 em seu slot na placa principal — um contato de conector marginal é a causa mais comum. Em seguida, inspecione o cabo de fibra óptica FSSB do conector óptico do módulo até o primeiro amplificador servo na cadeia. Uma extremidade de fibra danificada ou contaminada interrompe a comunicação em todos os eixos dessa cadeia simultaneamente.

P2: O A20B-3300-0392 substitui módulos servo Modelo A anteriores no mesmo CNC?

Não. Os sistemas CNC Modelo A e Modelo B utilizam arquiteturas de placa principal fisicamente diferentes. As placas Modelo A usam um formato plug-in diferente. O A20B-3300-0392 é específico para placas principais Modelo B (série i-B). Confirme se o CNC é uma variante Modelo B antes de fazer o pedido.

P3: A placa foi removida para inspeção. Ela precisa ser reinicializada após a reinstalação?

O A20B-3300-0392 não armazena parâmetros do CNC. Todos os parâmetros de eixo residem no FROM/SRAM do CNC. Após a reinstalação, o CNC lê seus parâmetros normalmente ao ligar. Nenhuma etapa de reinicialização é necessária.

P4: Uma máquina de 6 eixos usa o A20B-3300-0392 (módulo de 4 eixos). Como os eixos adicionais são controlados?

Em uma máquina de 6 eixos, um segundo módulo servo — seja outra placa de 4 eixos ou um módulo de 2 eixos — é instalado para lidar com os eixos restantes. Dois módulos podem ser instalados na mesma placa principal Modelo B em seus respectivos slots. Cada um tem sua própria cadeia de fibra óptica FSSB conectando-se aos amplificadores servo para seus eixos designados.

P5: Onde é obtido um substituto para o A20B-3300-0392?

O mercado de reposição da FANUC possui estoque de troca para módulos da série A20B-3300. Empresas especializadas em reparo de CNC FANUC oferecem unidades de troca testadas. Para um controle Modelo B que necessita de reparo imediato, empresas com bancadas de teste de sistema completo podem verificar a funcionalidade do módulo em uma plataforma 16i/18i/21i antes do envio.
