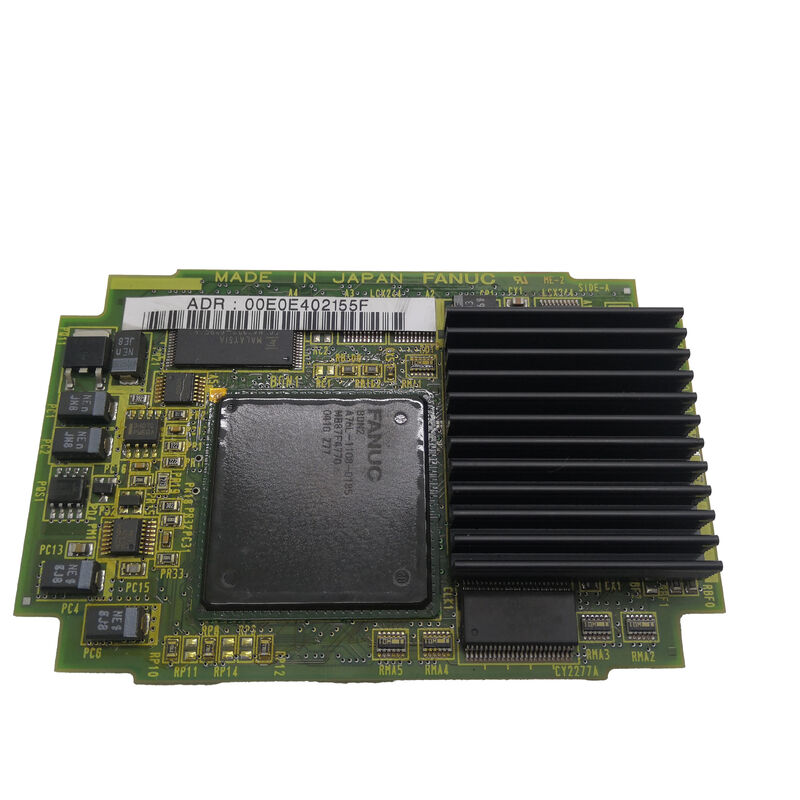

A20B-3300-0312 | Módulo CPU FANUC 21i-B e 210i-SB Pentium — Placa de processador de 16 MB DRAM / Série A20B-3300 / Geração iB

Séries 21i-B e 210i-SB — A Plataforma iB

A Série 21i-B da FANUC é a segunda geração de hardware da plataforma CNC 21i — um CNC compacto e capaz para máquinas-ferramentas de média complexidade. O modelo "B" representa um avanço de hardware em relação ao 21i-A, com o processador Pentium substituindo a arquitetura 486 anterior.

A Série 210i-SB é uma subvariante: a designação "210i" normalmente identifica a série FANUC Power Motion i ou uma configuração CNC específica integrada à máquina, e "SB" indica uma variante do Modelo SB. Ambos os sistemas compartilham o mesmo módulo de CPU A20B-3300-0312 – confirmando uma plataforma de processador comum entre essas duas gerações de CNC.

Especificações principais

A20B-3300-031x — Família de módulos CPU Pentium

A linha A20B-3300-031x forma um grupo de módulos de CPU classe Pentium para a geração i-series B:

Em comparação com a família A20B-3300-029x anterior (que usava processadores 486DX), as placas Pentium 031x trouxeram o desempenho de computação da Série 21i-B para a geração Pentium - oferecendo maior rendimento de instruções e suportando as opções CNC mais exigentes disponíveis na plataforma iB.

Cenários de aplicação

Falha no processador CNC 21i-B:Um CNC FANUC Série 21i-B não consegue inicializar — o sistema pára a meio do arranque ou apresenta alarmes ao nível da CPU. O módulo A20B-3300-0312 é identificado como a falha. A substituição restaura a função de processamento do 21i-B.

Substituição do módulo CPU 210i-SB:O módulo CPU de um sistema FANUC 210i-SB desenvolve falhas intermitentes correlacionadas com a temperatura da placa. O A20B-3300-0312 é substituído proativamente, restaurando a operação confiável do CNC.

Perguntas frequentes

Q1: Qual é a diferença entre A20B-3300-0311 e A20B-3300-0312?

Ambos são módulos de CPU Pentium com 16 MB DRAM da família 031x. O A20B-3300-0311 atende sistemas CNC das séries 16i-B e 18i-B. O A20B-3300-0312 atende às Séries 21i-B e 210i-SB. Eles não são intercambiáveis ​​— cada um corresponde ao slot da placa CNC e ao software de sistema específico para aquela plataforma.

Q2: O A20B-3300-0312 tem mais DRAM do que o A20B-3300-0311?

Tanto o 0311 quanto o 0312 carregam 16 MB de DRAM. O A20B-3300-0313 (para 0i-C) possui 32 MB SDRAM (uma capacidade maior e uma tecnologia de memória diferente – SDRAM versus DRAM). A diferença na capacidade de memória reflete o maior espaço de software da geração 0i-C em comparação com o 21i-B.

Q3: A substituição do A20B-3300-0312 afeta os parâmetros CNC armazenados?

Não. Os parâmetros CNC residem em módulos de memória SRAM — separados da placa CPU. A substituição do A20B-3300-0312 não afeta nenhum parâmetro, programa ou dados de ferramenta armazenados. Após encaixar a substituição, o CNC inicializa e lê os parâmetros da SRAM intacta.

P4: Qual é a opção Core Exchange para A20B-3300-0312?

Uma troca de núcleo significa que uma placa de substituição reparada/testada é fornecida em troca da placa defeituosa do cliente – o cliente paga pela substituição e devolve o módulo defeituoso. Isso reduz o custo líquido da placa de substituição em comparação com a compra definitiva.
