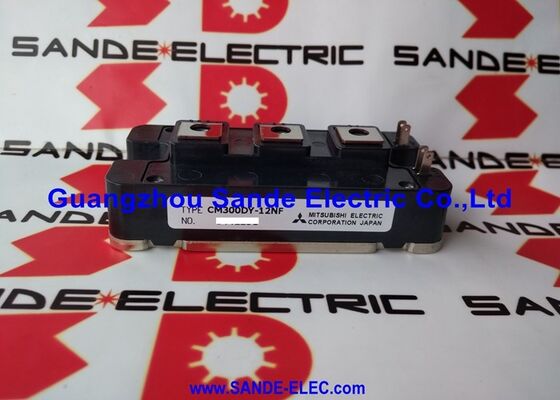

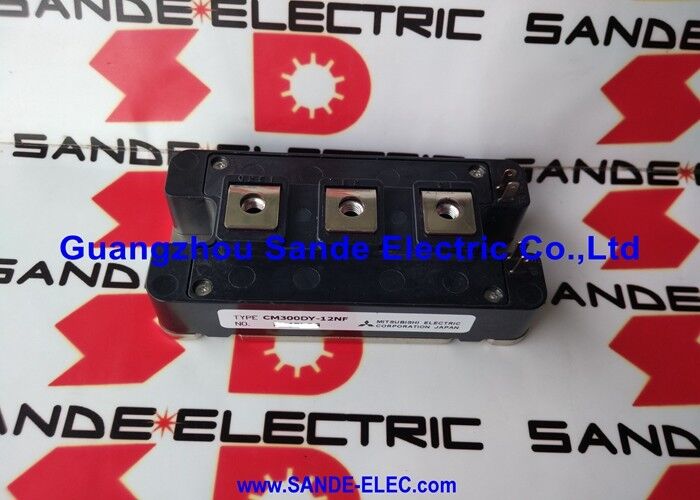

Módulo de alimentação IGBT da Mitsubishi CM300DY-12NF CM300DY12NF CM3OODY-12NF

CM300DY-12NF∙ Powerex Dual IGBTMODTM NF-Series ∙ 300A / 600V / Half Bridge / Super-Fast FWDi / Conversão de Potência Industrial

Dual IGBTMOD ¢ Bloco de construção de meia ponte

O CM300DY-12NF é uma meia ponte de dois transistores IGBT em uma configuração em série que formam uma perna de fase de um inversor trifásico.Quando o formato de seis pacotes (como o Fuji 6MBP) integra todas as três pernas de fase em um módulo, o CM300DY-12NF fornece uma perna de fase de cada vez 3 módulos CM300DY-12NF constroem uma ponte trifásica completa.

IGBT superior (lado alto):Comuta a ligação positiva do autocarro DC para a saída da fase do motor.

IGBT inferior (lado inferior):Troca a saída da fase do motor para o regresso do autocarro de CC negativo.

Cada IGBT possui um diodo de recuperação de rodas livres (FWDi) ‡ super-rápido, ligado para trás, que fornece o caminho de volta da corrente para as cargas do motor indutivo quando o IGBT está desligado.

Principais especificações

Aplicações

Motor de propulsão industrial:Dispositivos de frequência variável para motores de indução da classe 3775kW a partir de uma fonte de 400V o módulo de meia-ponte de 300A / 600V fornece uma perna de fase por módulo,com três módulos que completam o inversor trifásico completo.

Inversores industriais:Conversão de corrente contínua em corrente alterna para fontes de alimentação ininterrupta (UPS), filtros de potência ativa e sistemas de inversores ligados à rede em instalações industriais e comerciais.

Fontes de alimentação de alta potência em modo de comutação:Grandes projetos SMPS para processos eletroquímicos industriais, equipamentos de plasma,e equipamento de fabrico de semicondutores onde a corrente contínua de 300 A do CM300DY-12NF permite a conversão de CC de alta potência.

Inversores de tração:Inversores auxiliares de veículos ferroviários e sistemas de propulsão de veículos industriais que requerem comutação da classe 300A.

Energia renovável:Fases de conversão de turbinas eólicas e projetos de inversores solares em escala de utilidade pública que exigem uma capacidade de comutação confiável de classe 600V e 300A.

Fabricação a partir de matérias têxteisFornecedores de energia de soldadura baseados em inversores e sistemas de corte por plasma onde a comutação rápida do módulo permite uma operação eficiente do inversor de alta frequência.

Aplicações de pulsos de alta tensão:A capacidade de bloqueio de 600 V e de comutação de 300 A do CM300DY-12NF também foi aplicada em sistemas de energia pulsada para aplicações de pesquisa científica e industrial.

Perguntas frequentes

Q1: Quantos módulos CM300DY-12NF são necessários para construir um inversor trifásico completo?

Três módulos, um por perna de fase (U, V, W). Cada CM300DY-12NF fornece os interruptores IGBT superior e inferior para uma fase de saída.Três módulos são paralelos em seus conexões de bus DC e fase de saída para formar a ponte trifásica completaEsta abordagem modular permite a substituição por fase quando apenas um módulo falha, sem substituir a ponte inteira.

P2: Qual é o significado do FWDi de recuperação superrápida no CM300DY-12NF?

Quando um IGBT se liga, the complementary freewheeling diode that was conducting inductor current must stop conducting — but a slow-recovery diode produces a large reverse recovery current spike before it reaches the blocking stateEste pico flui através do IGBT de comutação, aumentando as perdas de comutação e gerando ruído EMC.O FWDi de recuperação superrápida da série NF minimiza este pico, reduzindo as perdas e simplificando a filtragem EMC nos projetos de acionamento do motor.

Q3: Qual o binário de montagem aplicável à instalação do chassi CM300DY-12NF?

A Powerex especifica o binário de montagem para os parafusos da placa de base CM300DY-12NF, normalmente 2 N · m para o hardware de montagem do módulo.aumento da Rth ((c-h) e aumento da temperatura de junção a uma corrente de carga dada. O risco de rachaduras do substrato DCB cerâmico por sobre-torque. Confirme a ficha de dados CM300DY-12NF para a especificação exata do torque. Aplique o composto de interface térmica uniformemente antes da montagem.

P4: Pode o CM300DY-12NF ser operado em paralelo para aumentar a capacidade atual?

A operação paralela é possível, mas requer uma atenção cuidadosa ao compartilhamento atual.IGBTs com coeficiente de temperatura positivo de VCE (sat) característica da série NF autoequilíbrio térmico em paralelo: um módulo a funcionar mais quente tem VCE (sat) mais elevado e, portanto, carrega proporcionalmente menos corrente.Diferenças de indutividade desviadas no layout da barra de bus entre módulos paralelos causam desequilíbrio de corrente dinâmica durante a comutaçãoA operação IGBT paralela requer um layout de barra de bus simétrico e módulos correspondentes do mesmo lote.
