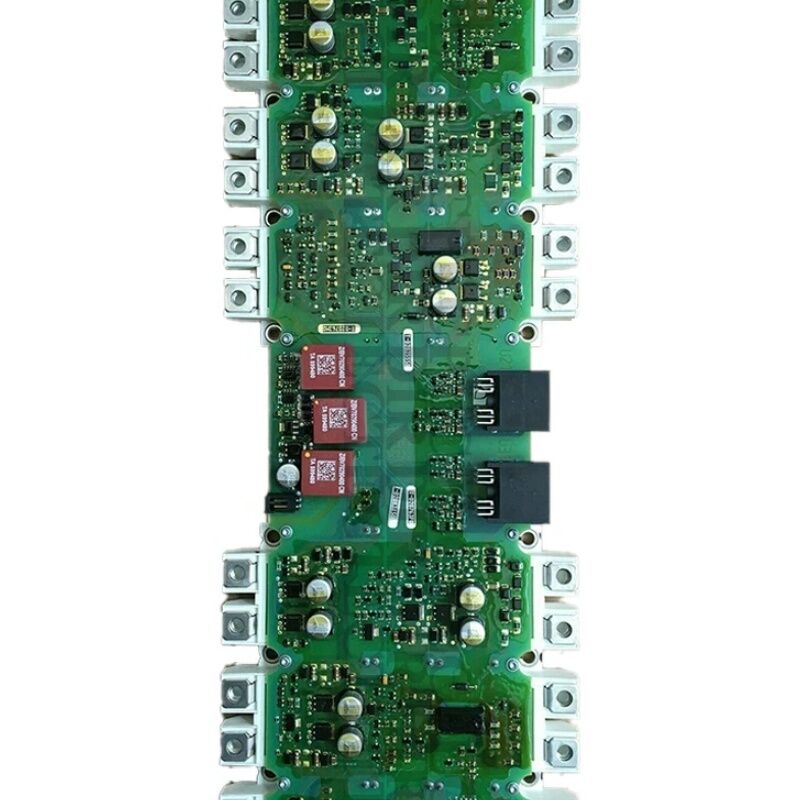

Siemens A5E00714560 ∙ SINAMICS IGD2/R4 Drive Board ∙ Reparação de Bloco de Potência para Chassis AC Drive Inverter Seção

Número da parte:A5E00714560

Referência GWE:GWE:A5E00714560

Fabricante:Siemens AG Gerätewerk Erlangen, Alemanha

Resumo

O A5E00714560 é o primeiro membro da série A5E00714560 Emparelha o driver de porta IGBT de segunda geração (IGD2) com um módulo IGBT correspondente no fator de forma R4, e serve como o conjunto de reparo da seção de potência do inversor para os acionamentos do chassi SINAMICS G120, G120C e G150.

A série vai de A5E00714560 a A5E00714563, cada uma cobrindo uma combinação específica de tensão e corrente dentro da gama de acionamento do chassi SINAMICS.O A5E00714560 está listado ao lado do seu sucessor direto A5E36717797 na documentação de referência cruzada de peças sobressalentes da Siemens. Quando o A5E00714560 não estiver disponível, o A5E36717797 é o substituto designado para a mesma função, hardware actualizado do controlador de portão.

A placa IGD2 lida com três funções simultâneas: converter os comandos PWM da Unidade de Controle em pulsos de portão IGBT, condicionar as medições de corrente de fase do motor para o algoritmo de controle de vetores,e implementação de proteção contra desaturação de hardware que responde em microssegundos para suprimir eventos de comutação defeituosos.

Principais especificações

A5E00714560 Séries Contexto da Família do Conselho

As placas da série A5E00714560 são todas conjuntos IGD2/R4 que partilham o mesmo fator de forma físico R4 e a mesma arquitetura IGD2.Cada número de peça aborda uma potência específica dentro da linha de tração do chassi SINAMICS. Os números consecutivos da série A5E00714560, A5E00714561, A5E00714562, A5E00714563 abrangem diferentes combinações de tensão e corrente, não sendo intercambiáveis;sempre confirmar o número específico A5E do rótulo da placa instalada antes de encomendar.

O controlador de porta IGD2 comunica com a unidade de controlo SINAMICS através de ligações de fibra óptica, proporcionando isolamento galvánico entre a secção de alimentação de alta tensão e a electrónica de controlo de baixa tensão.Este isolamento protege a CU dos transientes de comutação do ônibus de CC e permite o acesso de diagnóstico seguro às funções de controle da unidade enquanto a seção de energia opera.

Interface térmica e nota de instalação

Como todos os conjuntos de blocos de energia IGD2/R4,O A5E00714560 deve ser instalado no dissipador de calor com o material de interface térmica (TIM) correto entre a placa base do módulo IGBT e a superfície do dissipador de calorA omissão do TIM aumenta a resistência térmica na junção IGBT-sink e causa falhas prematuras de sobre-temperatura, mesmo quando o próprio sumidouro permanece frio.Aplicar o TIM por procedimento especificado pela Siemens antes de fixar o conjunto.

Perguntas frequentes

P1: A unidade mostra F30021 ou F30022 sem motor ligado.

- Sim, sim, sim. F30021 (overcurrent) and F30022 (ground fault) with no motor connected can both originate from a failed current measurement circuit on the IGD2 board — the board's sensors produce an apparent current reading even with no load. Verificar verificando se os indicadores de corrente de fase da unidade mostram um valor diferente de zero em parada. Uma leitura diferente de zero confirma uma falha no circuito de medição do A5E00714560.

P2: O sucessor A5E36717797 está disponível. Pode substituir diretamente o A5E00714560?

O A5E36717797 é o sucessor designado pela Siemens para as mesmas aplicações de ação.Confirme que a versão do firmware da unidade suporta a identificação eletrônica da placa IGD2 de última geração antes da instalação .

Q3: O módulo IGBT deve ser testado separadamente antes de instalar um A5E00714560 de substituição?

Se o A5E00714560 original falhar devido a uma falha IGBT, a causa deve ser investigada antes de instalar uma substituição.e a entrada AC para condições transitórias que podem ter estressado o módulo IGBT originalA instalação de um novo conjunto sem tratar a causa raiz corre o risco de falhas repetidas.

Q4: O A5E00714560 está disponível no mercado de reposição, mas sem documentação GWE.

As placas de marca GWE da fábrica da Siemens em Erlangen indicam combinações de driver de portão e IGBT montadas na fábrica.As placas de reposição sem documentação GWE podem ser unidades renovadas ou conjuntos de terceiros.. Solicitar ao fornecedor um certificado de ensaio funcional que confirme que todos os canais de porta e circuitos de medição de corrente foram verificados antes da instalação.

P5: Após a instalação do A5E00714560, a unidade funciona, mas mostra A30031 (alarme de sobre-temperatura) dentro de 10 minutos de carga total.

A30031 logo após a instalação com um dissipador de calor frio significa quase sempre que o material de interface térmica entre o módulo IGBT e o dissipador de calor estava ausente ou aplicado incorretamente.Remova o conjunto, limpar ambas as superfícies, aplicar TIM fresco de acordo com o procedimento especificado, e reinstalar.
