Placa de circuito CNC
>
|
| Lugar de origem | Alemanha |
| Marca | SIEMENS |
| Certificação | CE ROHS |
| Número do modelo | 6RY1703-0EA01 C98043-A7004-L1 |

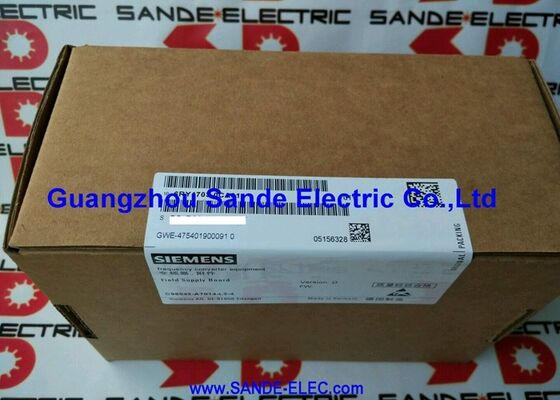

Número da parte:C98043-A7004-L1
Alternate Reference:6RY1703-0EA01
Fabricante:Siemens AG (Alemanha)
Tipo de produto:Tabela de abastecimento de campo (FSB) ¢ Controle de excitação do motor de CC
O C98043-A7004-L1 é a placa de alimentação de campo para os conversores de acionamento CC da série 6RA70 da Siemens SIMOREG DC-MASTER.Em um motor de CC excitado separadamente, o tipo usado em aplicações de acionamento de alta performance de velocidade variável, o enrolamento do campo estabelece o fluxo magnético no estator do motor..
O enrolamento da armadura interage com este fluxo para produzir binário.
O C98043-A7004-L1 é a placa que gerencia esta corrente de campo.Conversão da tensão de alimentação de campo AC monofásica em uma saída de CC controlada com precisão para o enrolamento do campo do motor.
he board implements both the field current control loop — maintaining field current at the setpoint — and the field weakening control that allows the motor to run above its base speed by reducing field current as speed increases.
O enfraquecimento do campo é o que dá aos acionamentos de CC sua faixa de velocidade estendida.
Acima da velocidade de base, o campo é enfraquecido, permitindo uma velocidade maior com torque máximo reduzido.
| Parâmetro | Valor |
|---|---|
| Número da parte | C98043-A7004-L1 |
| Ordem alternativa n.o | 6RY1703-0EA01 |
| Fabricante | Siemens AG |
| Tipo de produto | Conselho de Abastecimento de Campo (FSB) |
| Família de produtos | Simoreg DC-MASTER 6RA70 |
| Função | Excitação de corrente contínua controlada para enrolamento de campo motor |
| Controle | Regulação da corrente de campo, enfraquecimento do campo, protecção contra perdas de campo |
| País de origem | Alemanha |
O campo magnético em um motor de CC excitado separadamente não é permanente, é criado passando corrente CC através do enrolamento do campo.A força deste campo afeta diretamente as características de desempenho do motor.
Em campo completo, o motor desenvolve o binário máximo à corrente nominal da armadura.e motores de processos pesados que funcionam a uma velocidade de base inferior ou igual dependem da força total do campo.
À medida que a velocidade aumenta acima da velocidade de base, a tensão da armadura excederia a potência máxima da unidade se o campo fosse mantido constante.O C98043-A7004-L1 reduz a corrente do campo de forma controlada .
O envelope de torque-velocidade acima da velocidade de base segue uma característica de potência constante: o dobro da velocidade, metade do torque disponível.
Esta capacidade é fundamental para aplicações que exigem grandes faixas de velocidade: os enroladores devem funcionar a velocidade variável para manter a velocidade da superfície constante à medida que o diâmetro do rolo muda;Os suportes de ensaio necessitam de variação contínua da velocidade numa ampla gamaAs linhas de processo funcionam a velocidades diferentes para diferentes produtos.
Uma das funções de segurança mais importantes no C98043-A7004-L1 é a detecção de perda de campo.um circuito aberto de enrolamento de campo, ou uma falha da placa ̇ o motor perde o seu fluxo magnético.
Nestas condições, o motor não pode desenvolver um binário controlado a partir da corrente da armadura.um motor sem fluxo ligado a uma fonte de alimentação da armadura de alta tensão pode acelerar de forma incontrolável.
O C98043-A7004-L1 monitora a corrente do campo continuamente.
Uma detecção confirmada de perda de campo provoca uma viagem de acionamento imediata, isolando a fonte de alimentação da armadura antes que uma condição perigosa de excesso de velocidade possa se desenvolver.
Esta função de protecção funciona independentemente do software de controlo principal e representa uma camada de segurança de hardware para o sistema de accionamento global.
Dentro da série C98043-A7004 Field Supply Board, o sufixo L identifica a variante e a revisão da placa.A designação L1 abrange a configuração padrão de placa de alimentação de campo adequada para a maioria das aplicações de conversores SIMOREG 6RA70 de quadrante único e quadrante quatro..
As variantes posteriores (L2 e posteriores) abordaram requisitos específicos de aplicação ou incorporaram melhorias de campo.
Para a maioria das aplicações da norma 6RA70, a placa de alimentação de campo C98043-A7004-L1 é aplicável.
Confirme a variante com a configuração de hardware original da unidade ou o rótulo na placa instalada antes de obter uma substituição.
O enrolamento de campo de um motor DC excitado separadamente é uma bobina de alta indutividade.redução de velocidade, ou transições de enfraquecimento do campo
O circuito de controlo do C98043-A7004-L1 deve ter em conta esta indutividade para conseguir um controlo de corrente de campo estável e sensível.
As constantes de tempo do circuito de campo para grandes motores DC podem estar na faixa de segundos.
Se o C98043-A7004-L1 for substituído,Verificar se os parâmetros do regulador de campo (armazenados no CUD1) são adequados para o motor, acúmulo lento de campo no início, ou resposta de enfraquecimento de campo oscilante.
Q1: A unidade 6RA70 mostra F036 (ponto de ajuste do controlador de campo/desvio de valor real muito grande). É o C98043-A7004-L1 a fonte provável de falha?
F036 indica que a corrente do campo está significativamente abaixo do ponto de fixação indicado. check the field supply AC input voltage at the board's supply terminals and verify the motor's field winding resistance with the motor disconnected (to rule out an open-circuit or high-resistance field winding).
Um fusível de campo explodido também é uma causa comum.
Se a tensão de alimentação e a resistência de enrolamento do campo forem confirmadas normais, a ponte do tiristor C98043-A7004-L1 ou o seu circuito de controlo podem ter falhado e é necessária a substituição da placa.
P2: Após a instalação de um C98043-A7004-L1 de substituição, a unidade mostra corrente de campo oscilatório à velocidade de base.
A corrente de campo oscilatório indica tipicamente que o ganho do regulador de campo ou os parâmetros da constante de tempo no CUD1 não são correspondidos à indutividade e resistência do campo do motor.Isto é uma questão de parâmetros.Não é culpa da direcção.
Acesse os parâmetros do regulador de campo nas telas de comissionamento do CUD1 e verifique se correspondem às características do circuito de campo do motor.
Se o conjunto de parâmetros original não estiver documentado, é necessária uma regulação automática do regulador de campo (se disponível na versão do firmware) ou uma regulação manual com base nos dados do campo da placa do motor.
P3: A versão L1 está em estoque, mas a unidade tinha anteriormente uma versão L2.
Na série C98043-A7004, a compatibilidade da variante L depende da configuração específica do conversor 6RA70.Os circuitos L1 e L2 diferem em características específicas de circuito correspondentes a diferentes faixas de tensão de alimentação de campo ou classificações de corrente.
Antes da instalação, confirmar que a tensão de alimentação de campo necessária (a partir da placa do tipo do motor ou do rótulo da placa instalada) corresponde às especificações da versão L1.
A instalação de uma variante não correspondente pode resultar em níveis incorretos de corrente do campo.
Q4: O motor está funcionando a duas vezes a velocidade base usando o enfraquecimento do campo.
Uma falha no fornecimento de campo durante o enfraquecimento do campo provoca uma viagem de acionamento imediata através do circuito de detecção de perda de campo na placa assumindo que a detecção de perda de campo esteja funcionando corretamente.A armadura está desconectada.Com uma detecção de perda de campo de trabalho, o motor desacelera com segurança.
Se o circuito de detecção de perda de campo em si falhou e não desencadear o acionamento, a corrente do campo entra em colapso enquanto a tensão da armadura é mantida.
Neste cenário, o motor pode acelerar a velocidades perigosas, razão pela qual a função de protecção contra perdas de campo deve ser periodicamente testada como parte da manutenção programada da unidade.
Q5: A unidade 6RA70 está sendo adaptada com um SINAMICS DCM para substituir o hardware SIMOREG envelhecido.
O SINAMICS DCM lida com a excitação de campo internamente
Não há uma placa de abastecimento de campo separada para especificar ao encomendar um SINAMICS DCM, uma vez que esta função é incorporada.Os parâmetros de controlo da corrente de campo (pontos de referência da corrente de campo), característica de enfraquecimento do campo) são reinseridos como parâmetros do SINAMICS DCM durante o comissionamento.
A velha documentação do parâmetro 6RA70 serve de referência, mas requer uma tradução para a numeração do parâmetro SINAMICS.
