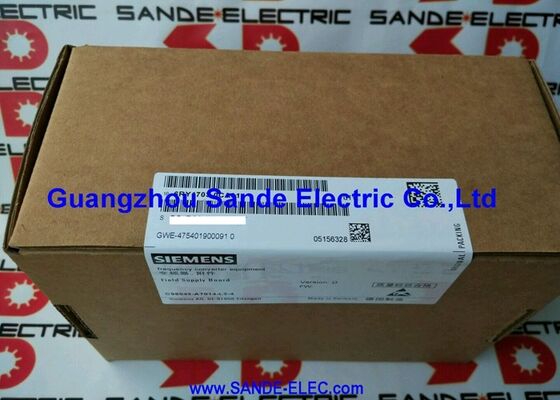

Siemens 6RY1703-0CA01 | SIMOREG DC-MASTER 6RA70 Placa de Alimentação de Campo — C98043-A7014-L2 Cartão de Controle de Excitação

Número do Pedido de Mercado: 6RY1703-0CA01

Componente Interno: C98043-A7014-L2 (variante -4)

Fabricante: Siemens AG (Alemanha)

Tipo de Produto: Placa de Alimentação de Campo — Cartão de Controle de Excitação

Controlando o Campo do Motor

A 6RY1703-0CA01 é a placa de alimentação de campo para o acionamento CC SIMOREG DC-MASTER 6RA70. Sua função é gerar e regular a corrente CC através do enrolamento de campo do motor CC. A corrente de campo — também chamada de corrente de excitação — estabelece o fluxo magnético no motor. Sem a excitação de campo correta, a corrente de armadura não pode produzir torque eficientemente, e o enfraquecimento de campo acima da velocidade base não é possível.

A placa usa uma ponte tiristorizada monofásica semicontrolada para converter a alimentação CA de entrada em uma saída de campo CC regulada. A placa de controle CUD1 envia comandos de disparo para a placa de alimentação de campo, ajustando o ângulo de fase do disparo do tiristor para controlar a magnitude da corrente de campo. Na operação de enfraquecimento de campo, a corrente de campo é progressivamente reduzida à medida que a velocidade aumenta acima da velocidade base.

Faixa de Acionamento e Aplicação

A 6RY1703-0CA01 (C98043-A7014-L2) atende aos acionamentos 6RA70 na faixa de corrente de 140A a 510A em 460V padrão. Acionamentos menores (15A–100A) usam uma variante diferente da placa de alimentação de campo. Acionamentos muito grandes (850A e acima) usam uma placa de alimentação de campo de alta corrente separada com uma designação de componente C98043-A7004 diferente.

Sempre confirme a classificação da corrente de armadura do acionamento em sua placa de identificação antes de solicitar uma substituição da placa de alimentação de campo.

Especificações Principais

FAQ

P1: O SIMOREG exibe F038 (corrente de campo muito baixa) ou o motor funciona em alta velocidade sem comando de velocidade. A placa de alimentação de campo provavelmente está com defeito?

F038 e sobrevelocidade descontrolada são ambos sintomas clássicos de excitação de campo perdida ou reduzida. Uma placa de alimentação de campo com defeito resulta em corrente de campo baixa ou ausente. Confirme medindo a corrente de campo real nos terminais do motor com um alicate amperímetro. Corrente de campo ausente ou significativamente baixa com tensão de alimentação de campo normal aponta para a C98043-A7014-L2.

P2: A 6RY1703-0CA01 é intercambiável com a placa de alimentação de campo para acionamentos de 850A–1660A?

Não. O acionamento de 850A–1660A usa a C98043-A7004-L1 (número de pedido 6RY1703-0EA01), uma variante separada de alta corrente. A C98043-A7014-L2 é especificada apenas para a faixa de 140A–510A. A instalação da variante errada causa regulação incorreta da corrente de campo.

P3: A placa de alimentação de campo pode ser substituída sem afetar os parâmetros do CUD1?

Sim. A placa de alimentação de campo não armazena parâmetros do acionamento — todas as configurações residem no CUD1. Após a instalação da substituição 6RY1703-0CA01, o CUD1 controla imediatamente a nova placa usando suas configurações de parâmetro de corrente de campo existentes.

P4: A placa de alimentação de campo foi danificada após uma falha de isolamento do motor. O que deve ser verificado antes de instalar uma substituição?

Uma falha de isolamento do motor pode criar um curto-circuito no circuito de campo, potencialmente sobrecarregando a placa de alimentação de campo. Antes de instalar uma nova placa, realize um teste de resistência de isolamento no enrolamento de campo do motor. Se o isolamento do enrolamento de campo estiver comprometido, reparar apenas a placa sem abordar também a falha do motor arrisca danos repetidos.

P5: Onde a 6RY1703-0CA01 é obtida?

Especialistas em peças de reposição para acionamentos CC SIMOREG mantêm estoque de troca para esta placa de alimentação de campo. Confirme se a designação do componente (C98043-A7014-L2) em qualquer placa obtida corresponde. Teste com um alicate amperímetro após a instalação para verificar se a corrente de campo está dentro das especificações.
