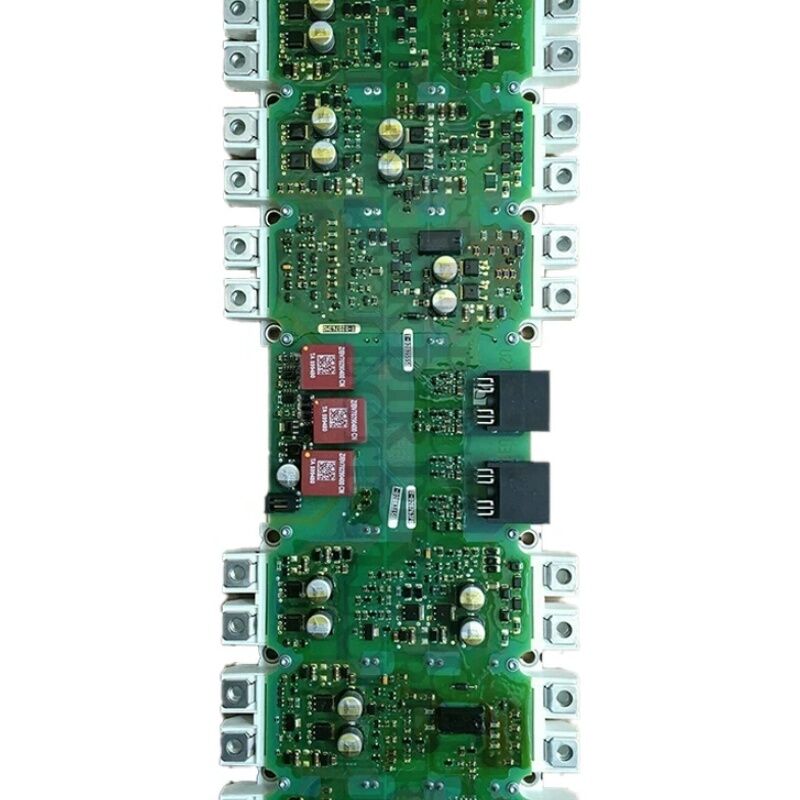

Siemens A5E00714563∙ SINAMICS IGD2-Series Inverter Power Block Drive Board ∙ AC Drive Reparação Parte

Número da parte:A5E00714563

Fabricante:Siemens AG (Alemanha)

Tipo de produto:SINAMICS Placa de accionamento de blocos de energia √ Série de controladores de portão IGD2

Família de produtos:Partes de reparação de blocos de energia de inversores SINAMICS (série A5E00714560)

Geração do condutor da porta:IGD2 (driver de porta IGBT de segunda geração)

Resumo

The A5E00714563 is a SINAMICS power block drive board from the A5E00714560 series — the family of second-generation IGBT gate driver (IGD2) repair assemblies that Siemens produced for the SINAMICS G120, G120C, G150 e S120 plataformas de tração do chassi.

Esta série inclui o A5E00714560, A5E00714561, A5E00714562 e A5E00714563, cada um dos quais aborda uma classe de tensão e uma combinação de corrente específica na gama de produtos SINAMICS chassis drive.

O A5E00714563 é uma peça de reparo produzida pela Siemens destinada a restaurar o bloco de energia do inversor dos acionamentos do chassi da SINAMICS quando o painel de direção do portão ou o módulo IGBT associado falharem.

Tal como acontece com todos os membros da série A5E00714560, the assembly integrates the IGD2 gate driver board with the IGBT output module as a matched pair — ensuring that the gate drive characteristics precisely match the switching requirements of the specific IGBT device used.

As placas da série A5E00714560 representam uma geração distinta dos blocos de alimentação baseados em IGD1 utilizados nas unidades MICROMASTER.

O IGD2 incorporou interfaces de fibra óptica de maior velocidade compatíveis com a unidade de controle SINAMICS (CU320, CU310 e similares), melhorias na resposta de detecção de dessaturação da porta,e uma arquitetura de medição de corrente correspondente aos requisitos de regulação de corrente de circuito fechado do controle de vetores da SINAMICS.

Principais especificações

A5E00714560 Série

A série A5E00714560 compreende várias placas que cobrem diferentes combinações de tensão e corrente na gama de acionamentos do chassi SINAMICS.A série inclui placas de corrente nominal 380A e 490A, cada um emparelhado com o módulo IGBT específico correspondente a esse nível de potência.

O A5E00714563 estende a série para abordar configurações específicas dentro da linha de acionamento SINAMICS não cobertas pelos números de peças imediatamente adjacentes.

Cada placa desta série compartilha a mesma arquitetura básica do controlador de porta IGD2: recepção de comando PWM de fibra óptica da unidade de controle SINAMICS,Geração e distribuição de pulsos de porta de seis posições para as posições de ponte IGBT, detecção de dessaturação de hardware e retorno da medição de corrente bidirecional para a unidade de controlo.

As diferenças entre os números de peças individuais da série refletem diferenças nas especificações do módulo IGBT (diferentes classificações de corrente,diferentes classes de tensão) e nos valores específicos da resistência de acionamento da porta e capacidades de corrente do condutor calibradas para cada dispositivo IGBT.

Dirigente de porta IGD2 Avanços de segunda geração

A geração IGD2 introduziu várias melhorias em relação ao IGD1 usado nas unidades MICROMASTER 440.A interface de fibra óptica do IGD2 suporta taxas de dados mais elevadas compatíveis com os tempos de ciclo de controlo mais rápidos da plataforma SINAMICS.

Quando o MICROMASTER 440 utiliza um ciclo de controlo PWM relativamente conservador, SINAMICS vector and servo control requires shorter control cycle times — down to 125 microseconds in some configurations — which demands faster gate driver response and higher-fidelity current feedback.

O circuito de detecção de dessaturação no IGD2 também opera com uma velocidade e sensibilidade melhoradas.

Em caso de falha de curto-circuito IGBT,o IGD2 detecta a ligação falhada dentro do evento condutor do IGBT e inicia a desligação suave reducindo a taxa de queda de corrente para evitar picos de sobrevoltagem de indutividades perdidasEsta proteção contra desligação suave é particularmente importante na gama de potências de accionamento do chassi SINAMICS.onde as correntes IGBT e o di/dt associado durante a desligação geram transições significativas de tensão indutiva.

Contexto do procedimento de substituição do bloco de alimentação do acionamento

A substituição de um bloco de alimentação IGD2 numa unidade de chassi SINAMICS requer trabalhar dentro da secção de alimentação da unidade com o autocarro de CC confirmado descarregado e bloqueado.A plataforma SINAMICS inclui um indicador de autocarro de CC LED. Este indicador deve ser confirmado desligado antes de qualquer trabalho de secção de energia começar.Após o isolamento da fonte de alimentação AC, deve ser observado um tempo mínimo de espera de descarga (normalmente cinco minutos),Seguido de medição direta da tensão do autocarro de CC com um voltímetro calibrado para confirmar níveis de tensão seguros antes de tocar em qualquer componente da secção de alimentação.

O conjunto A5E00714563 é montado no dissipador de calor do acionamento, com a placa de base do módulo IGBT em contato térmico com a superfície do dissipador de calor.

O material de interface térmica deve ser aplicado nesta superfície de contacto durante a instalação.Conectar novamente os cabos de fibra óptica às posições corretas. Os cabos individuais são independentes da polaridade, mas devem ligar o eixo de accionamento correto à posição correta da placa de accionamento da porta..

Perguntas frequentes

P1: Como é confirmado o A5E00714563 correto para uma unidade específica da SINAMICS antes de encomendar?

O rótulo da placa de bloco de alimentação instalada apresenta o número de peça A5E que foi especificado originalmente para essa unidade.Verifique o rótulo no quadro que falhou o número A5E nesse rótulo é a referência definitiva para a substituição.

Gravar também a designação completa do tipo da unidade da placa de classificação da unidade.

Siemens' spare parts documentation cross-references drive type to power block part number — confirming both the board label and the drive type against this documentation removes any ambiguity before ordering.

P2: Uma unidade SINAMICS G120 tropeçou no F30022 (falha de solo detectada) sem carga conectada.

F30022 é gerado quando a unidade de controlo SINAMICS detecta um desequilíbrio significativo nas correntes de saída trifásicas, consistente com uma falha de aterramento.O circuito de medição de corrente do bloco de energia fornece os dados de corrente de fase utilizados para esta detecção.

Um canal de medição de corrente falhado na placa IGD2 produz um desequilíbrio de corrente aparente mesmo sem carga ligada, desencadeando F30022. Confirm by checking whether the three output current readings in the drive's diagnostic display show a realistic zero-current condition — a non-zero reading on one channel with the drive in a stopped state confirms a current measurement fault on the power block.

P3: A unidade mostrou F30021 (IGBT sobrecorrente) e, em seguida, o bloco de energia foi encontrado para ter um módulo IGBT fisicamente danificado.Deve verificar-se a unidade de controlo ou quaisquer outras placas antes de instalar o A5E00714563 de substituição?

Sim, um curto-circuito IGBT cria uma tensão transitória no autocarro DC que se propaga através da fiação interna da unidade de controlo.Mas eventos graves de falha podem estressar os componentes de alimentação da unidade de controle.

Antes de instalar o bloco de alimentação de substituição, ligar a unidade com o bloco de alimentação desconectado (se possível) para verificar se a fonte de alimentação de 24 V da unidade de controlo está dentro das especificações.Também verifique o circuito de pré-carregamento, fusíveis de autocarro de CC e quaisquer condensadores de snubber que possam ter sido expostos ao transitorio de falha.

P4: O A5E00714563 está listado como descontinuado. A série A5E36717xxx é um sucessor confirmado?

A série A5E36717xxx representa a próxima geração de conjuntos de blocos de energia da SINAMICS e serve como a família sucessora da série A5E00714560. Specific successor mapping — which A5E36717xxx number replaces A5E00714563 specifically — should be confirmed against Siemens' spare parts migration documentation for the specific drive type and production state.

O sucessor incorpora a placa de driver de porta IGD2 de próxima geração, mantendo a compatibilidade funcional com a mesma família de drives SINAMICS.

P5: O A5E00714563 pode ser testado antes da instalação para verificar se não está danificado?

Um teste funcional básico de um bloco de alimentação IGD2 sem o chassi de acionamento não é simples, uma vez que a placa requer a interface de fibra óptica SINAMICS e fontes de alimentação para funcionar.

The most reliable approach for an aftermarket board is to procure from a supplier that offers functional test documentation — confirming the board was powered up on a SINAMICS-compatible test rig and all gate channels were verified active.

Isto proporciona uma garantia razoável antes da instalação numa unidade de produção.
