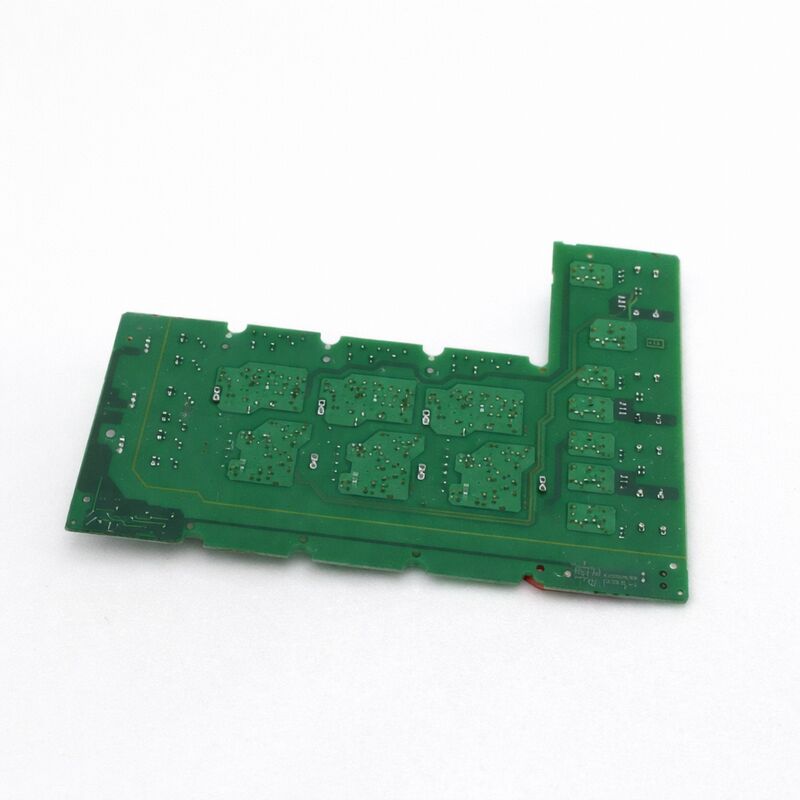

Placa de Gatilho da Placa de Driver do Inversor/Conversor SIEMENS 430/440 A5E00825001 A5EOO825OO1

Siemens A5E00825001 | Placa de Acionamento IGBT IGD1/R3 — Bloco de Potência de 210A / 400V para MICROMASTER 440 / 430

Número da Peça: A5E00825001

Referência Interna GWE: GWE:A5E00825001

Fabricante: Siemens AG — Gerätewerk Erlangen (GWE), Alemanha

Tipo de Produto: Placa de Acionamento IGBT — Conjunto de Reparo do Bloco de Potência IGD1/R3

Visão Geral

O A5E00825001 é a placa de acionamento do bloco de potência IGBT IGD1/R3 para os inversores CA Siemens MICROMASTER 440 e MICROMASTER 430 na classe de potência de 90 a 132 kW.

É um conjunto de reparo completo: a placa de acionamento de porta IGBT de primeira geração (IGD1) é fornecida juntamente com o módulo de potência IGBT FS300R12KE3-S1, entregando tudo o que é necessário para restaurar a seção de potência do inversor do acionamento em uma única operação de substituição.

A Siemens fabricou este conjunto na unidade Gerätewerk Erlangen — o prefixo GWE em sua referência interna confirma essa origem.

As peças designadas pela GWE representam a produção própria da Siemens de conjuntos de blocos de potência de acionamento, em oposição a componentes de terceiros adquiridos pela Siemens para montagem.

Essa linhagem de produção interna é refletida nas características de acionamento de porta e IGBT estritamente combinadas que tornam o A5E00825001 um substituto de qualidade de fábrica, em vez de uma alternativa genérica.

A placa foi descontinuada em 30 de abril de 2016, à medida que a plataforma MICROMASTER 440/430 avançava em seu ciclo de fim de vida. Para os muitos locais que continuam operando acionamentos MM440 e MM430 na faixa de 90 a 132 kW, o mercado de reposição continua sendo a única fonte de suprimento.

Empresas especializadas em reparo de acionamentos possuem conjuntos de troca testados, e a peça permanece ativamente negociada no mercado de peças de reposição industriais mais de uma década após sua data de descontinuação.

Especificações Principais

Fator de Forma IGD1/R3 e Arquitetura do Conjunto

O fator de forma R3 designa a configuração de montagem física para este bloco de potência — um tamanho e forma específicos que se encaixam no compartimento eletrônico dos acionamentos MM440/MM430 GX-frame e maiores na faixa de potência aplicável.

A placa de acionamento de porta IGD1 é montada diretamente no módulo IGBT FS300R12KE3-S1, e o conjunto combinado é aparafusado ao dissipador de calor de alumínio do acionamento, que dissipa o calor de comutação das junções do IGBT.

Com uma corrente nominal contínua de 210A, o A5E00825001 opera o FS300R12KE3-S1 com uma redução significativa abaixo de sua capacidade de corrente de pico de 300A.

Essa redução é deliberada. A corrente de saída nominal do acionamento a 400V CA de entrada corresponde à faixa de motor de 90 a 132 kW, e o orçamento de potência térmica do chassi do acionamento — a área do dissipador de calor, o fluxo de ar de resfriamento, o envelope de temperatura ambiente — define o limite prático de corrente sustentada abaixo do pico absoluto do módulo IGBT.

A redução também fornece margem para a capacidade de sobrecarga de 150% do MM440 (até 60 segundos) sem levar os módulos IGBT a estresse térmico.

Módulo IGBT FS300R12KE3-S1

O FS300R12KE3-S1 é a ponte IGBT trifásica completa da Infineon em um único pacote de módulo, classificado para 300A de corrente de coletor e 1200V de tensão de ruptura coletor-emissor.

A classificação de 1200V do dispositivo fornece margem de segurança adequada para uma tensão de barramento CC de 650V, que surge da retificação de uma fonte trifásica de 400V CA.

A construção de pacote único — todos os seis IGBTs da ponte trifásica em um único módulo — reduz o número de conexões de interface térmica e conexões de barramento internas no acionamento, melhorando a confiabilidade de fabricação e a simplicidade de serviço de campo.

Status de Descontinuação e o Mercado de Reposição

Com a Siemens encerrando a produção em abril de 2016, os locais que continuam dependendo dos acionamentos MM440 ou MM430 neste nível de potência têm dois caminhos de mercado de reposição: adquirir um conjunto de troca testado de um revendedor de peças de reposição industriais, ou contratar uma empresa especializada em reparo de acionamentos para reparo em nível de placa do A5E00825001 com defeito.

O reparo em nível de placa é viável quando o próprio módulo IGBT está intacto e a falha está no circuito de acionamento de porta IGD1 — optoacopladores com defeito, componentes de detecção de dessaturação danificados ou circuitos de interface de fibra óptica corrompidos são todas falhas em nível de componente que técnicos de reparo de acionamento treinados podem resolver.

Quando o próprio módulo IGBT falha (curto-circuito ou circuito aberto), o conjunto completo deve ser substituído.

FAQ

Q1: O MM440 GX-frame 110kW exibe falha F0022 imediatamente ao ligar, antes de um comando de partida ser dado. O A5E00825001 é a causa?

F0022 (falha de comunicação da placa de fibra óptica) ao ligar antes de qualquer comando de partida aponta para uma interrupção na comunicação entre a placa de controle e a placa de acionamento de porta IGD1 — seja um cabo de fibra óptica com defeito ou uma placa de acionamento de porta com defeito.

Primeiro, inspecione todos os cabos de fibra óptica entre o A5E00825001 e a placa de controle do acionamento, incluindo os conectores em ambas as extremidades.

Uma fibra rachada ou contaminada é a causa mais comum. Se as fibras estiverem boas e o F0022 persistir, o circuito IGD1 no A5E00825001 falhou.

Q2: O A5E00825001 (210A) é listado ao lado do A5E00825002 (260A) para a mesma plataforma MM440/MM430. O que determina qual placa um acionamento específico usa?

As duas placas atendem a diferentes classificações de potência dentro da faixa MM440/MM430. O A5E00825001 de 210A atende aos modelos de 90 a 132 kW, enquanto o A5E00825002 de 260A atende aos modelos de 110 kW e acima na configuração GX-frame maior onde é necessária corrente de barramento CC mais alta.

A placa específica necessária é determinada pelo número de pedido do acionamento — a seção de potência do acionamento instalado fisicamente acomoda apenas um dos dois fatores de forma.

Sempre confirme o número A5E da placa instalada em sua própria etiqueta antes de solicitar uma substituição.

Q3: Ao substituir o A5E00825001, é necessário recalibrar algum parâmetro do acionamento?

Não — o A5E00825001 não armazena nenhum parâmetro do acionamento. Os parâmetros do acionamento MM440/MM430 são armazenados na placa de controle. Após a substituição da placa, o acionamento inicializa normalmente e lê seus parâmetros da placa de controle sem nenhuma etapa de recalibração.

No entanto, verifique se as conexões de fibra óptica estão corretamente encaixadas e realize uma breve execução sem carga para confirmar que a placa de substituição gera correntes de fase de saída corretas antes de retomar a carga de produção.

Q4: O A5E00825001 foi substituído, mas o acionamento agora exibe F0004 (sobretemperatura) em carga total em poucos minutos. Qual é a causa?

F0004 logo após a substituição de um bloco de potência em carga total é quase certamente devido a material de interface térmica (TIM) incorreto ou ausente entre a placa base do módulo FS300R12KE3-S1 e o dissipador de calor.

Sem a aplicação correta do TIM, a resistência térmica da junção do IGBT ao dissipador de calor é várias vezes maior do que o valor de projeto, e a junção do IGBT atinge sobretemperatura sob carga, mesmo enquanto o dissipador de calor está apenas moderadamente quente.

Remova o conjunto, limpe ambas as superfícies e reaplique o TIM corretamente de acordo com o procedimento de instalação da Siemens.

Q5: Com o A5E00825001 descontinuado desde 2016, existe um equivalente SINAMICS para um local que está atualizando de MM440 para SINAMICS G120?

Na plataforma SINAMICS G120, a função de potência equivalente é fornecida pelo Módulo de Potência G120 — o PM240, PM250 ou PM260, dependendo da aplicação.

Não há uma placa IGD1 separada para adquirir; o Módulo de Potência G120 é substituído como uma unidade completa.

Para locais que migram de um MM440 de 90 a 132 kW para SINAMICS G120, o Módulo de Potência G120 na classificação apropriada (tipicamente PM240-2 ou PM250-2 a 90 kW ou 110 kW, 400V) fornece desempenho de controle de motor equivalente com firmware e suporte de hardware SINAMICS atuais.
