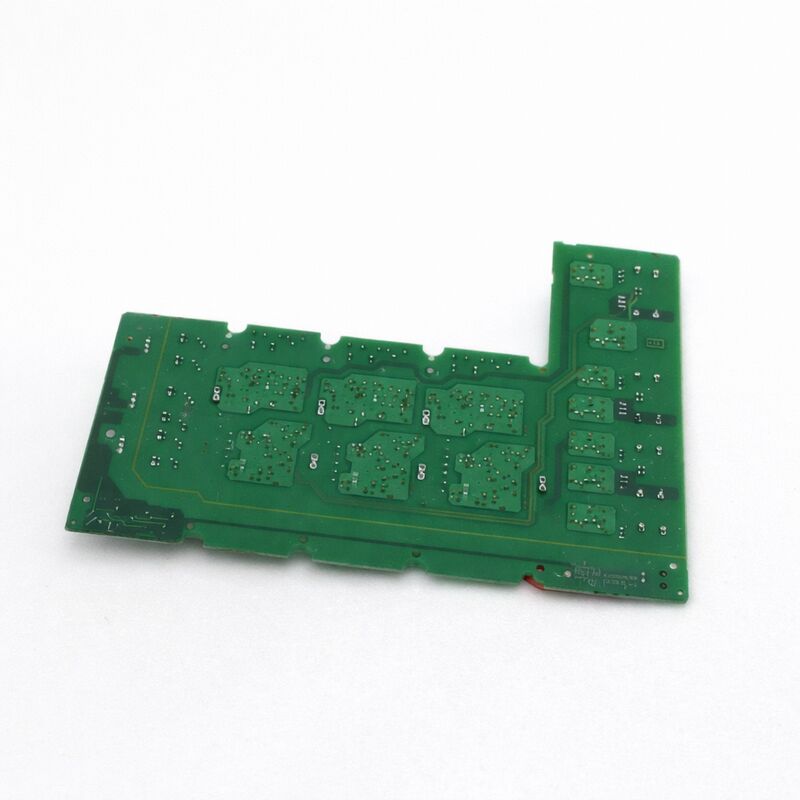

Siemens A5E00825002 | Placa de Acionamento IGD1/R3-BGR com Módulos de Saída IGBT — 480V / 650V CC / 260A

Número da Peça: A5E00825002

Fabricante: Siemens AG (Alemanha)

Tipo de Produto: Placa de Acionamento — Driver de Porta IGBT IGD1/R3-BGR com Módulos de Saída

Família de Produtos: MICROMASTER 440 / MICROMASTER 430 (MM440 / MM430)

Visão Geral

O A5E00825002 é a placa de acionamento IGD1/R3-BGR — a montagem do driver de porta IGBT de primeira geração completa com módulos de saída IGBT — para inversores CA Siemens MICROMASTER 440 e MICROMASTER 430 na classe de 110 kW.

A placa é o coração da seção de potência do MM440 neste nível de potência: ela carrega o circuito do driver de porta que aciona os IGBTs do inversor, o caminho de medição de corrente que realimenta o algoritmo de controle vetorial do inversor e os próprios módulos IGBT que realizam a comutação CA de alta potência real.

O MICROMASTER 440 de 110 kW (6SE6440-2UD41-1FA1 e similares) é encontrado em algumas das aplicações industriais de serviço contínuo mais exigentes — grandes compressores, transportadores pesados, centrífugas, ventiladores industriais e bombas de processo onde o inversor opera próximo à potência nominal por longos períodos.

Neste nível de potência, o tamanho físico do driver de porta IGBT e da montagem do módulo aumenta significativamente em comparação com variantes de MM440 de menor potência.

O A5E00825002 reflete isso: o fator de forma R3-BGR é uma montagem maior e mais substancial do que as placas da série R usadas em tamanhos de quadro menores.

O sufixo "BGR" na designação R3-BGR identifica a revisão específica da placa para esta combinação de classificação de IGBT e corrente.

Ele distingue esta placa da A5E00825001 intimamente relacionada — que atende à variante de 210A na mesma barramento de 480V/650VCC — confirmando que a classificação de 260A é específica para o A5E00825002 e que as duas placas não são intercambiáveis.

Especificações Principais

IGD1 — Driver de Porta IGBT de Primeira Geração

A designação IGD1 identifica esta placa como pertencente à primeira geração da série de drivers de porta IGBT (IGD) da Siemens para inversores SINAMICS e MICROMASTER.

A geração IGD1 estabeleceu a arquitetura fundamental que mais tarde evoluiu para o IGD2 usado nas plataformas de chassi SINAMICS S120 e SINAMICS G120.

O IGD1 funciona da mesma forma que as gerações posteriores: ele recebe comandos de comutação PWM da unidade de controle do inversor via links de fibra óptica, gera os pulsos de porta para cada uma das seis posições de IGBT na ponte trifásica e monitora cada IGBT para dessaturação (detecção de sobrecorrente) através do caminho de feedback do driver de porta.

O link de fibra óptica entre a placa de controle e o IGD1 fornece isolamento galvânico entre a eletrônica de controle de baixa tensão e a seção de potência de alta tensão — com um barramento de 650V CC, este isolamento é essencial para segurança e para evitar que ruído de comutação de alta frequência se propague de volta para a eletrônica de controle.

O A5E00825002 incorpora a interface de fibra óptica para este caminho de comunicação como parte de sua montagem de PCB.

Módulo IGBT FS450R12KE3-S1 a 260A

O FS450R12KE3-S1 é um módulo completo de ponte IGBT trifásica classificado em 450A contínuos (1200V VCES), usado no A5E00825002 com uma corrente operacional reduzida de 260A. Essa redução é deliberada — operar o módulo abaixo de sua classificação de corrente de pico estende a vida térmica, reduz a excursão da temperatura da junção durante transientes de carga e fornece margem contra sobrecargas momentâneas durante a capacidade de sobrecarga de 150% do MM440 em intervalos de 60 segundos.

Com entrada de 480V CA, o barramento CC fica em aproximadamente 650V CC.

O VCES de 1200V do FS450R12KE3-S1 fornece margem de tensão adequada nesta tensão de barramento, levando em conta os picos de tensão de desligamento gerados pelo reator de saída do inversor e pelas indutâncias dos cabos.

A Siemens especificou o dispositivo de 1200V para esta tensão de barramento precisamente porque a margem de segurança nas condições de saída nominal do inversor é necessária para uma longa vida útil do IGBT.

Falha F022 e o A5E00825002

O código de falha F022 do MM440 — indicando uma falha na interface de fibra óptica entre a placa de controle e a placa IGD — é um dos códigos de falha mais comuns associados ao A5E00825002 em serviço.

Quando essa falha aparece em um MM440 de 110kW, a placa de controle do inversor perdeu a comunicação com a placa do driver de porta através da conexão de fibra óptica. Antes de substituir a placa, inspecione os cabos de fibra óptica entre o A5E00825002 e a placa de controle: verifique se há fibras quebradas, conectores contaminados ou cabos que foram dobrados com força suficiente para rachar a fibra.

Uma fibra danificada é muito mais comum do que uma falha real da placa como causa do F022.

Se as conexões de fibra estiverem intactas e o F022 persistir, o circuito do driver de porta no próprio A5E00825002 falhou e a substituição da placa é necessária.

FAQ

P1: O inversor MM440 de 110kW exibe F022 (falha na placa de fibra óptica). O A5E00825002 foi inspecionado visualmente e nenhum dano físico é visível. O que deve ser verificado antes de substituir a placa?

F022 sem dano físico visível é quase sempre um problema no cabo de fibra óptica e não uma falha na placa. Remova cada cabo de fibra óptica dos conectores do A5E00825002 e dos conectores da placa de controle. Inspecione as pontas do cabo sob luz forte — procure por contaminação, rachaduras na capa plástica da fibra ou descoloração na ponta.

Teste a transmissão de cada cabo com uma fonte de LED simples e um detector, se disponível. Substitua qualquer cabo suspeito. Reconecte e ligue antes de concluir que a placa A5E00825002 falhou.

P2: O A5E00825002 é classificado em 260A, mas o IGBT FS450R12KE3-S1 é classificado em 450A. Por que há uma diferença tão grande?

A classificação de 450A do IGBT é sua corrente de coletor de pico ou máxima absoluta sob condições pulsadas a uma temperatura de caixa controlada. No ambiente contínuo e termicamente restrito de um gabinete de inversor selado, com as perdas de comutação de PWM na frequência de portadora do inversor e a capacidade de sobrecarga do inversor consideradas, a corrente contínua prática deste módulo é substancialmente menor.

A classificação contínua de 260A do A5E00825002 é a saída termicamente sustentável nas condições ambientais nominais para o chassi do inversor MM440, levando em conta todos esses fatores. A folga entre 260A e 450A fornece a margem para a sobrecarga de 150% do inversor e para a longevidade do módulo.

P3: A placa A5E00825002 (260A) pode ser usada em um MM440 que originalmente tinha a placa A5E00825001 (210A)?

Não — as duas placas atendem a diferentes classificações de inversor (110 kW vs. o inversor de menor classificação associado a 210A). A montagem física pode parecer semelhante, mas a configuração do driver de porta, a calibração do sensor de corrente e os parâmetros da interface de controle são compatíveis com o inversor específico que atendem.

Instalar uma placa de 260A em um inversor dimensionado para a placa de 210A introduz uma incompatibilidade na medição de corrente — a escala de corrente da placa de controle estará incorreta, resultando em limitação de corrente inadequada, falhas de sobrecorrente falsas ou operação de IGBT subprotegida. Sempre confirme o número A5E exato contra a etiqueta da placa instalada antes de solicitar uma substituição.

P4: Ao substituir o A5E00825002, é necessário aplicar material de interface térmica entre o módulo IGBT e o dissipador de calor?

Sim, sem exceção. O módulo IGBT faz contato íntimo com o dissipador de calor de alumínio do inversor através de sua placa base.

O material de interface térmica — tipicamente um composto de mudança de fase ou almofada — preenche as lacunas microscópicas de ar entre as duas superfícies, reduzindo drasticamente a resistência térmica da junção do IGBT para o dissipador de calor.

Sem TIM adequado, as temperaturas da junção do IGBT sob carga total podem ser dezenas de graus mais altas do que a temperatura do dissipador de calor, atingindo facilmente a temperatura máxima absoluta da junção do módulo.

Uma falha de sobretemperatura (F0004 no MM440) ou falha prematura do IGBT resultará. Siga o procedimento de aplicação de TIM especificado pela Siemens durante a instalação.

P5: O inversor anteriormente operava com carga total de 110kW sem problemas. Após um evento de queda de energia, o inversor agora exibe F0001 (sobrecorrente) em qualquer nível de carga acima de 50%. É o A5E00825002?

Um limiar de falha de sobrecorrente que cai após um evento de energia — particularmente em uma porcentagem de carga específica — geralmente indica que uma posição de IGBT no A5E00825002 foi parcialmente danificada.

O IGBT ainda pode conduzir e comutar, mas com uma característica VCE(sat) degradada, fazendo com que ele dessature a uma corrente menor do que antes do evento. O circuito de detecção de dessaturação do driver de porta aciona F0001 quando detecta esse VCE(sat) anormal.

A carga total revela a falha porque a corrente é alta o suficiente para acionar o limiar de proteção degradado.

Uma medição com osciloscópio das três correntes de fase do motor durante a falha geralmente mostrará assimetria em uma fase — apontando para a posição específica do IGBT danificado antes que a substituição completa da placa seja decidida.
