ORIGINAL SIEMENS MM430 INVERTOR/CONVERTOR CPU CONTROL BOARD/MAIN BOARD MC00160783M01 MCOO16O783MO1

MC00160783M01 | Placa de Controle CPU / IO de Inversor — Sistemas Industriais de Acionamento de Frequência Variável

Número da Peça: MC00160783M01

Tipo de Produto: Placa de Controle CPU / IO de Inversor (Placa de Circuito Impresso de Controle Integrado)

Função: Placa de controle central da CPU e interface de entrada/saída para sistemas de conversor de frequência / inversor industrial

Aplicação: Acionamentos de velocidade variável de motores CA industriais, inversores de frequência, sistemas de acionamento de automação

Visão Geral

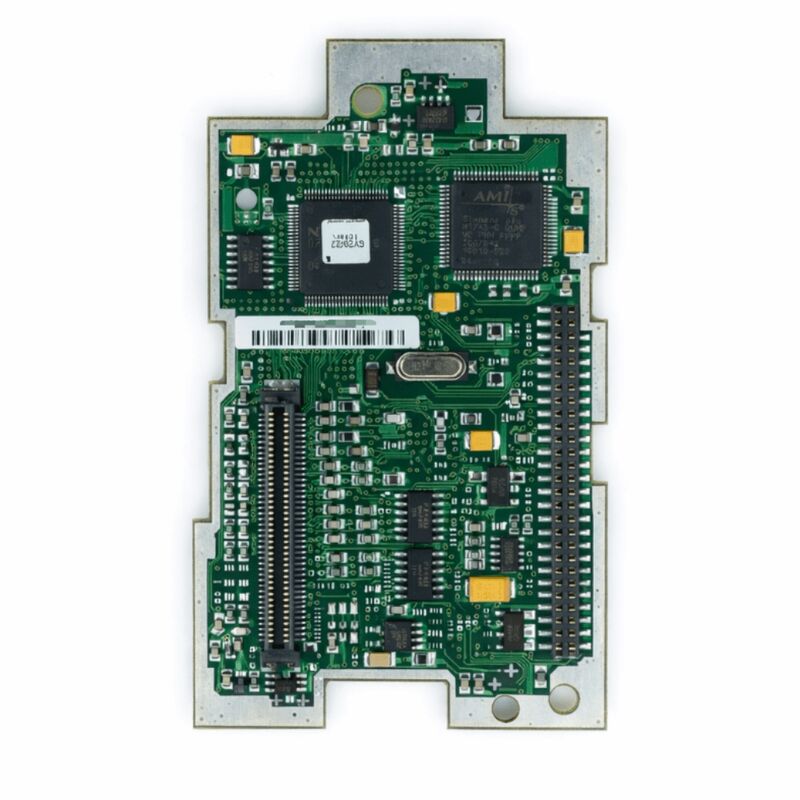

O MC00160783M01 é uma placa de circuito impresso de controle de CPU e E/S integrada, projetada para sistemas industriais de acionamento de frequência variável (VFD) e inversores. Na arquitetura de um inversor industrial moderno, a placa de controle CPU E/S é o núcleo operacional: ela reúne o processador do acionamento — que executa os algoritmos de controle do motor, gerenciamento de parâmetros e protocolos de comunicação — com os circuitos da interface de entrada/saída que conectam o acionamento ao sistema de automação mais amplo.

Em uma única placa, a placa de controle CPU E/S lida com a computação em tempo real necessária para o controle do motor e, simultaneamente, gerencia os sinais discretos e analógicos que conectam o acionamento a sensores, atuadores, CLPs e painéis do operador.

Conversores de frequência industriais dependem da placa CPU E/S como seu centro de tomada de decisão.

Referências de velocidade chegam do sistema de controle da planta. Sinais de feedback de sensores de corrente do motor, feedback de encoder e monitores de temperatura são processados. Saídas de controle para partida, parada, avanço, ré e relé de falha saem através da interface E/S. Tudo isso passa pelo MC00160783M01.

Quando esta placa falha, o acionamento geralmente perde toda a capacidade operacional — ele pode ligar, mas não aceitar comandos, ou pode não completar sua sequência de autoteste.

O designador de versão M01 do MC00160783M01 o identifica como a primeira versão desta placa específica, estabelecendo seu papel na linha de base de configuração do acionamento.

Placas de controle industriais deste tipo são projetadas com rigorosos padrões de confiabilidade — elas devem operar continuamente sem interrupção em ambientes industriais onde vibração, variação de temperatura e ruído eletromagnético são rotineiros.

Especificações Principais

Arquitetura Integrada de CPU e E/S

O MC00160783M01 integra duas funções que em gerações anteriores de acionamentos frequentemente ocupavam placas separadas: a CPU e a interface de E/S. A seção da CPU executa o algoritmo de controle do motor — em acionamentos modernos, este é tipicamente um algoritmo de controle vetorial ou controle vetorial direto que requer temporização precisa e altas taxas de amostragem.

O algoritmo calcula os vetores de tensão necessários para aplicar ao motor com base na velocidade ou torque comandados e nas correntes medidas do motor.

Ele gera os comandos de comutação PWM que vão para os drivers de gate dos IGBTs do acionamento, e o faz em um tempo de ciclo medido em microssegundos.

A seção de E/S lida com a tarefa mais lenta, mas igualmente importante, de interligar o acionamento ao ambiente da planta.

Entradas digitais recebem sinais de fontes externas: o comando de partida do CLP, o sinal de reconhecimento de falha, a entrada do interruptor térmico do motor, o loop de parada de emergência. Saídas digitais enviam sinais de status de volta para o CLP: acionamento em funcionamento, em velocidade, falha, pronto.

Entradas analógicas recebem referências de velocidade do sistema de controle de processo — tipicamente sinais de corrente de 4–20mA ou sinais de tensão de 0–10V.

Saídas analógicas reportam a velocidade ou torque real do motor de volta para o sistema DCS ou SCADA.

A combinação de ambas as funções no MC00160783M01 reduz a contagem de placas no acionamento, simplifica a fiação interna e melhora a integridade do sinal — a CPU e a interface de E/S compartilham uma referência de terra comum sem o caminho de sinal entre placas que os projetos separados exigem.

Processamento de Controle do Motor

A CPU no MC00160783M01 realiza controle de motor em tempo real na taxa que a estratégia de modulação do acionamento requer. Para um inversor industrial típico operando com uma frequência de comutação de 2kHz a 16kHz, o ciclo de controle opera na mesma frequência — a CPU deve completar seu cálculo completo do loop de controle dentro de um período de comutação.

Com 4kHz de frequência de comutação, isso são 250 microssegundos por ciclo de controle.

Dentro dessa janela, a CPU lê as entradas ADC, executa o algoritmo de controle, atualiza os ciclos de trabalho PWM e lida com quaisquer solicitações de comunicação.

O processador de E/S, executando concomitantemente, escaneia as entradas digitais em uma taxa rápida o suficiente para capturar sinais da planta — um sinal de execução/parada ou uma entrada de falha deve ser detectada em poucos milissegundos para responder apropriadamente.

As entradas analógicas são amostradas em taxas apropriadas para a variável de processo mais lenta (tipicamente referência de velocidade com taxa de atualização de 10ms) até o sinal de feedback mais rápido (feedback de corrente amostrado na taxa do ciclo de controle).

Considerações de Substituição

Ao substituir o MC00160783M01, o conjunto de parâmetros do acionamento — que armazena todos os dados de configuração para o motor, o modo de controle, a atribuição de E/S, as configurações de comunicação e os limites de proteção — deve ser feito backup do acionamento antes da remoção.

Após instalar a placa de substituição e ligar o acionamento, verifique se a memória do acionamento retém o conjunto de parâmetros (alguns acionamentos armazenam parâmetros em memória não volátil na própria placa, enquanto outros os armazenam em um módulo de memória separado ou na Unidade de Controle).

Se o conjunto de parâmetros estiver armazenado na placa substituída, ele deve ser recarregado do backup antes da comissionamento.

As configurações de jumper, posições de chaves DIP e quaisquer chaves de configuração de hardware na placa original devem ser transferidas ou correspondidas na placa de substituição antes da instalação.

FAQ

Q1: Após um raio na alimentação da planta, o inversor não responde mais a nenhum comando de partida. O estágio de potência parece intacto e o barramento CC carrega corretamente. O MC00160783M01 é a falha?

Eventos de surto induzidos por raios comumente danificam a seção de interface de E/S da placa de controle — os optoacopladores de entrada digital e os circuitos de proteção de entrada analógica são os componentes mais expostos.

Se o acionamento ligar (barramento CC carrega, display acende), mas não responder a nenhum sinal de entrada e não gerar saída de motor, a interface de E/S no MC00160783M01 provavelmente foi danificada.

Verifique outros indicadores: um código de falha no display apontando para uma falha de hardware interna confirma danos em nível de placa.

Q2: O display do acionamento está completamente em branco após a energização. A tensão de alimentação está confirmada como correta. O MC00160783M01 é a falha?

Um display em branco com tensão de alimentação confirmada como correta sugere que a fonte de alimentação interna da placa da CPU falhou, ou que a comunicação do display entre a placa da CPU e o painel do display foi interrompida.

Antes de concluir que a placa CPU E/S falhou, verifique o cabo de conexão entre a placa e o painel do display — reconecte-o.

Verifique também quaisquer fusíveis de alimentação de controle na placa. Se a alimentação estiver chegando à placa, mas o display permanecer em branco, a placa da CPU precisa ser substituída.

Q3: O acionamento executa o motor corretamente em modo manual local, mas não responde a sinais de comando remotos através das entradas digitais. A fiação de E/S foi verificada como correta. Qual é a falha provável?

Um acionamento que responde localmente, mas não remotamente, com fiação de E/S confirmada como correta, sugere que a seção de entrada digital do MC00160783M01 tem uma falha — os optoacopladores para as entradas de comando remoto podem ter falhado enquanto outros circuitos permanecem funcionais.

Verifique as configurações de parâmetros que selecionam entre a fonte de controle local e remota — certifique-se de que o acionamento esteja configurado para controle de entrada remota.

Se as configurações estiverem corretas e os LEDs indicadores de entrada digital na placa não acenderem quando os sinais remotos forem aplicados, os optoacopladores de entrada falharam.

Q4: Uma substituição MC00160783M01 foi instalada. O acionamento funciona, mas exibe velocidade incorreta do motor na saída analógica e o CLP está recebendo feedback de velocidade incorreto. O que deve ser verificado?

Sinais de saída analógica incorretos após a substituição da placa são tipicamente causados por um desvio de calibração na seção de saída analógica da nova placa, ou por uma incompatibilidade nos parâmetros de configuração da faixa de saída. Verifique as configurações de parâmetros para a faixa de saída analógica (seleção de 0–10V ou 4–20mA, e a escala de saída).

Se os parâmetros corresponderem à configuração original, mas a saída ainda estiver incorreta, o circuito de saída analógica na placa de substituição tem um problema de calibração ou de componente que requer serviço.

Q5: O MC00160783M01 é descrito como versão M01. Se uma substituição mostrar M02 ou uma revisão posterior, é seguro usá-la?

Revisões de uma placa de controle dentro da mesma família de número de peça são geralmente retrocompatíveis — a revisão M02 incluiria atualizações de componentes ou melhorias de confiabilidade, mantendo a mesma especificação funcional e interface física.

No entanto, confirme com a documentação do fabricante do acionamento ou catálogo de peças de reposição que a revisão M02 está listada como substituição direta para M01 antes da instalação.

Algumas alterações de revisão envolvem atualizações de firmware que afetam a compatibilidade de parâmetros.
