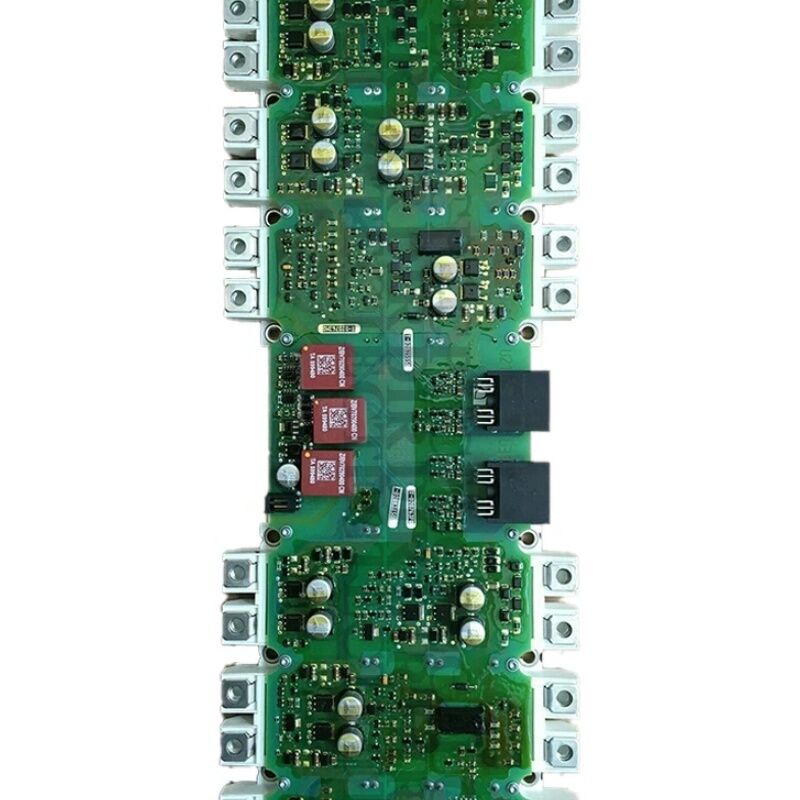

ORIGINAL SIEMENS S120 INVERTER/CONVERTER IGD Trigger Board A5E36717803 A5E367178O3

Siemens A5E36717803 | Reparo de Bloco de Potência SINAMICS — Módulos IGBT IGD2/R4 480V/490A com Duplo FS450R12KE3-S1

Número da Peça: A5E36717803

Referência WLX: WLX_999999

Fabricante: Siemens AG (Alemanha)

Tipo de Produto: Conjunto de Reparo de Bloco de Potência SINAMICS — Placa Inversora de Controle de Acionamento

Visão Geral

O A5E36717803 é o conjunto de Reparo de Bloco de Potência SINAMICS da série IGD2/R4 para aplicações de 480V/490A — o conjunto de placa de driver de gate e módulo IGBT de próxima geração que sucedeu os conjuntos anteriores A5E00714562 e A5E00825002. Onde esses blocos de potência anteriores incluíam cada um um único módulo IGBT FS450R12KE3-S1, o A5E36717803 leva a configuração um passo adiante: ele inclui dois módulos IGBT FS450R12KE3-S1, conferindo a este conjunto a classificação de corrente contínua mais alta de 490A necessária para acionamentos SINAMICS nas faixas superiores da faixa de potência do chassi de 480V.

A designação WLX_999999 — visível na etiqueta do produto ao lado do número A5E — é a referência interna de engenharia de serviço da Siemens para esta configuração específica de bloco de potência. Referências prefixadas com WLX identificam conjuntos de reparo por seu lote de engenharia de serviço, distinguindo-os dos números de produto de pedido de mercado.

O número A5E36717803 é o que aparece nos sistemas de pedidos e bancos de dados de peças de reposição; a referência WLX é o que os engenheiros de serviço usam ao documentar reparos de campo e registros de serviço.

Este conjunto é fornecido como uma unidade completa e combinada — a placa de driver de gate IGD2 e ambos os módulos IGBT chegam juntos, prontos para interface térmica para instalação.

A correspondência da placa de driver de gate com os módulos IGBT específicos não é incidental: os parâmetros de acionamento de gate (valores de resistor de gate, capacidade de corrente de saída, temporização) na placa IGD2 são calibrados especificamente para as características de gate do FS450R12KE3-S1.

Separar o conjunto e adquirir componentes individualmente introduz o risco de incompatibilidade de acionamento de gate que pode encurtar a vida útil do IGBT ou gerar comportamento de comutação anormal.

Especificações Principais

Configuração Dupla de IGBT a 490A

O salto de configurações de IGBT único para IGBT duplo é impulsionado pelos limites térmicos de módulos IGBT individuais. O FS450R12KE3-S1 tem uma classificação de 450A, mas na prática, nas correntes de saída contínuas mais altas e com operação em frequência de portadora total, o orçamento térmico de um único módulo limita a corrente utilizável abaixo de 490A.

Ao instalar dois módulos FS450R12KE3-S1 — um para cada metade dos pares de fases do inversor ou dispostos em configuração paralela — o A5E36717803 distribui a corrente e o calor entre dois dispositivos, alcançando a classificação mais alta de 490A, mantendo cada módulo dentro de sua área de operação segura.

Este projeto de módulo duplo também melhora a confiabilidade através da desclassificação. Cada módulo opera em uma fração menor de sua classificação máxima absoluta, o que reduz a variação da temperatura da junção durante os ciclos de carga e estende a vida útil do módulo em comparação com um projeto de módulo único operando mais perto de seu limite.

A placa de driver de gate IGD2 no A5E36717803 é adaptada para acionar ambos os módulos IGBT em sincronização — ambos os dispositivos em uma determinada posição de fase do inversor recebem seus pulsos de gate simultaneamente, garantindo o compartilhamento equilibrado de corrente entre os dois módulos paralelos.

Arquitetura IGD2/R4

O fator de forma R4 identifica o formato de montagem física usado em toda essa faixa de potência dos acionamentos de chassi SINAMICS. A placa IGD2 monta diretamente no conjunto do módulo IGBT e se conecta à Unidade de Controle do acionamento através de uma interface padronizada.

Esta interface transporta os comandos de comutação PWM da UC para a IGD2, e transporta os dados de medição de corrente e sensor de temperatura da IGD2 de volta para os algoritmos de controle em malha fechada da UC.

A placa IGD2 implementa proteção de dessaturação em nível de hardware em cada posição de IGBT. Quando um IGBT é comandado para ligar, a IGD2 monitora a tensão coletor-emissor.

Se a tensão não cair para o nível de saturação esperado — indicando que o dispositivo não consegue conduzir a corrente comandada — a IGD2 suprime imediatamente todos os pulsos de gate. Esta resposta em nível de microssegundo evita o tipo de sobrecorrente sustentada que destrói as junções IGBT, agindo mais rápido do que qualquer resposta a falha de software na Unidade de Controle.

Nota sobre Material de Interface Térmica (TIM)

O sufixo "TIM" às vezes referenciado na documentação de serviço A5E36717803 indica que o conjunto é fornecido com Material de Interface Térmica pré-aplicado ou incluído. O acoplamento térmico correto entre as placas de base do módulo IGBT e o dissipador de calor do acionamento é crítico — a resistência térmica nesta interface determina diretamente o quão alta a temperatura da junção do IGBT sobe durante a operação em carga total.

TIM ausente ou aplicado incorretamente é uma causa raiz comum de alarmes de sobretemperatura do IGBT pós-instalação (F30022), mesmo quando o dissipador de calor em si está bem resfriado.

FAQ

P1: O acionamento atualmente possui um bloco de potência A5E00714562. O A5E36717803 pode ser instalado diretamente como substituto?

O A5E36717803 é o sucessor designado pela Siemens para o A5E00714562 e foi projetado como substituto de campo para esse conjunto. Na maioria das configurações de chassi SINAMICS G120 e G150 na faixa de potência aplicável, ele se instala na mesma posição e se interliga da mesma forma.

No entanto, confirme o estado de produção e a versão de firmware do acionamento específico contra a tabela de aplicabilidade de sucessores da Siemens.

Alguns acionamentos de produção muito antigos podem exigir uma atualização de firmware antes que a identificação eletrônica da placa IGD2 mais nova seja corretamente reconhecida pelo sistema de gerenciamento de componentes do acionamento.

P2: O que significa a designação "WLX_999999" na etiqueta?

WLX é o sistema interno de referência de lote de engenharia de serviço da Siemens para conjuntos de reparo de acionamento. WLX_999999 identifica esta configuração específica de bloco de potência dentro do sistema de peças de reparo da Siemens.

É usado por engenheiros de serviço da Siemens para documentação de reparo e registros de serviço.

Para fins de pedido e peças de reposição, o número A5E36717803 é a referência correta. O número WLX não substitui o número A5E em nenhum contexto de compra ou inventário.

P3: O acionamento exibe F30022 (sobretemperatura do IGBT) em até 10 minutos de operação em carga total após a instalação do bloco de potência A5E36717803. O dissipador de calor não está quente ao toque. Qual é a causa mais provável?

F30022 logo após a instalação com um dissipador de calor frio é o sinal clássico de material de interface térmica incorreto ou ausente entre as placas de base do módulo IGBT e a superfície do dissipador de calor.

Se o TIM não foi aplicado durante a instalação, ou foi aplicado de forma desigual, a resistência térmica da junção do IGBT para o dissipador de calor é muito maior do que o modelo térmico do acionamento espera.

A junção do IGBT atinge sobretemperatura antes que o corpo do dissipador de calor tenha tempo de aquecer significativamente.

Remova e reinstale o bloco de potência com aplicação correta de TIM, seguindo o procedimento de instalação da Siemens.

P4: O A5E36717803 inclui dois módulos IGBT. Se um dos dois módulos falhar em serviço, apenas esse módulo pode ser substituído?

Não — substituir um único módulo enquanto retém o outro altera as características de par combinado do conjunto.

Os dois módulos FS450R12KE3-S1 no A5E36717803 operam em paralelo e devem ter características de comutação combinadas para compartilhamento de corrente equilibrado.

Quando um falha, o conjunto completo A5E36717803 deve ser substituído.

Instalar um novo módulo IGBT ao lado de um módulo antigo com diferentes características de limiar de gate e velocidade de comutação arrisca compartilhamento de corrente desigual, o que pode sobrecarregar o novo módulo ou causar desequilíbrios de temporização.

P5: Este bloco de potência está listado como descontinuado. O A5E36717803 ainda está disponível através de algum canal?

Com a peça descontinuada pela Siemens, o mercado de reposição industrial é a principal fonte. Empresas especializadas em reparo de acionamentos SINAMICS frequentemente possuem conjuntos de blocos de potência testados desta série.

Ao adquirir, confirme se a referência WLX na etiqueta corresponde para verificar se o conjunto é a configuração correta e solicite documentação que mostre os resultados dos testes funcionais antes do envio.

Programas de troca de serviço — onde uma unidade defeituosa é devolvida em troca de uma substituição testada — são outra opção oferecida por muitos especialistas em reparo de acionamentos industriais.
