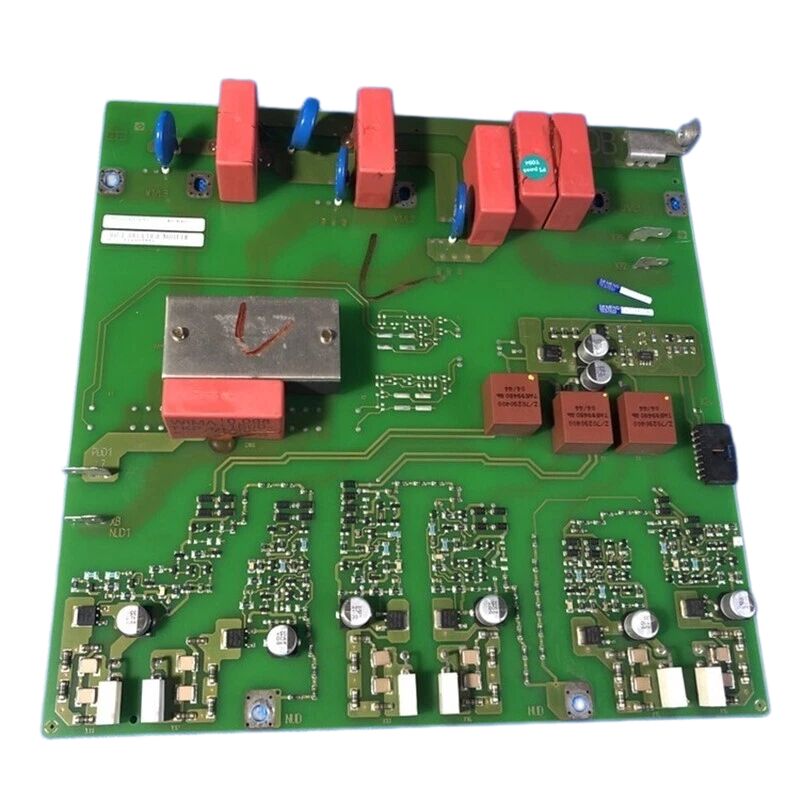

Siemens A5E00173192 | Placa de Circuito Interna da Série A5E — Placa de Circuito Impresso para Drives Industriais Siemens

Número da Peça: A5E00173192

Fabricante: Siemens AG (Alemanha)

Tipo de Produto: Placa de Circuito Interna para Drive — Montagem de Placa de Circuito Impresso

Família de Produtos: Componentes Internos de Drives Siemens Série A5E

Aplicação: Placa eletrônica interna para sistemas de drives e inversores industriais Siemens

Status de Produção: Descontinuado pelo Fabricante

País de Origem: Alemanha

Visão Geral

O A5E00173192 é uma placa de circuito interna para drives da série A5E da Siemens — uma das muitas montagens de circuito impresso usadas nas plataformas de drives e inversores industriais da Siemens. O prefixo A5E é o sistema interno de numeração de componentes da Siemens aplicado em suas famílias de drives, desde a série MICROMASTER até SIMOVERT MASTERDRIVES e SINAMICS.

Cada montagem com número A5E é uma subplaca funcional específica dentro da arquitetura eletrônica de uma unidade de drive, seja ela responsável por uma fonte de alimentação, sinal de controle, medição ou função de interface.

As unidades de drive da Siemens são modulares em sua construção eletrônica. Em vez de uma única placa monolítica, a eletrônica interna de um drive é dividida em várias montagens de PCB, cada uma lidando com um conjunto definido de funções. Algumas placas gerenciam a fonte de alimentação chaveada para a eletrônica de controle do drive.

Outras lidam com o condicionamento de sinais de entrada e saída analógicos, interface de E/S digital ou circuitos de gerenciamento térmico e de ventoinha.

Ainda outras servem como placas de interface entre a placa de controle principal do drive e sua seção de potência.

O A5E00173192 é uma dessas montagens funcionais internas dentro dessa arquitetura em camadas.

A presença da placa em registros de manutenção geralmente vem à tona quando um drive está sendo reparado ou sua eletrônica interna substituída após uma falha em nível de componente.

Identificar a placa correta pelo seu número A5E é essencial — a designação A5E é única para uma montagem de produção específica, e a substituição por uma placa de aparência semelhante de um número de peça diferente pode resultar em um circuito incompatível que não funciona corretamente na pilha eletrônica do drive.

Especificações Principais

Numeração A5E e Identificação da Placa

O prefixo A5E nos números de peça internos da Siemens representa uma classe específica de peças de reposição e serviço produzidas nas instalações de fabricação alemãs da Siemens. Esses números aparecem na própria etiqueta da placa, no diagrama de fiação interno do drive e na documentação de serviço do drive.

Eles são distintos do número de pedido de mercado principal do drive (prefixos 6SE, 6SL, 6RA e similares).

Quando um drive é aberto para manutenção interna, o número A5E em cada placa é o identificador definitivo para a aquisição de uma substituição.

O número codifica diretamente o design de circuito específico da placa, a especificação do componente e a revisão de produção — todos os quais devem corresponder para que uma substituição funcione corretamente.

O A5E00173192 está na faixa de números mais baixos de componentes de drive A5E, indicando que foi fabricado durante um período anterior na história do produto de drives da Siemens.

Placas nesta faixa de números são comumente associadas a plataformas SIMOVERT MASTERDRIVES legadas e SINAMICS iniciais, bem como à família MICROMASTER que precedeu a SINAMICS no portfólio de drives da Siemens.

Aquisição de Placas A5E Descontinuadas

Com o A5E00173192 descontinuado pela Siemens, as opções de aquisição se dividem em duas categorias: o mercado de reposição industrial e serviços especializados de reparo de drives.

O mercado de reposição industrial oferece placas removidas de drives que foram desativados, placas mantidas em estoque de peças legadas e montagens reformadas que foram limpas, testadas e receberam garantia pela empresa de reparo.

Estas são a fonte mais acessível para peças que não estão mais disponíveis através dos canais oficiais da Siemens.

Empresas especializadas em reparo de drives — empresas que reconstruem unidades Siemens MASTERDRIVES, MICROMASTER e SINAMICS iniciais em nível de placa — às vezes possuem estoque de componentes A5E como parte de seu estoque de troca de reparos.

Algumas empresas também podem reparar uma placa A5E00173192 com defeito em nível de componente em vez de substituir toda a montagem, o que pode ser uma opção econômica quando o modo de falha da placa é localizado.

Em ambos os casos, confirmar o número A5E00173192 em relação à etiqueta na placa instalada antes da aquisição é essencial para evitar o recebimento de uma peça incorreta.

Manuseio e Precauções ESD

Todas as montagens de PCB da série A5E contêm componentes sensíveis à descarga eletrostática (ESD). As precauções padrão da Siemens se aplicam: a placa não deve ser colocada em superfícies não condutoras (mesas de plástico, bandejas de plástico), não deve entrar em contato com roupas feitas de fibras sintéticas e deve ser transportada e armazenada em embalagens condutoras (metalizadas). Uma pulseira antiestática aterrada é necessária ao manusear a placa.

A ponta do ferro de solda deve ser aterrada se qualquer retrabalho for realizado.

Essas precauções se aplicam ao A5E00173192 em todas as etapas — inspeção de recebimento, armazenamento, instalação e remoção.

FAQ

Q1: Um drive Siemens possui uma placa interna com a etiqueta A5E00173192. Como isso é confirmado como a peça correta antes de pedir uma substituição?

Cruze a referência do número A5E impresso na etiqueta da placa instalada com o diagrama de fiação interno do drive ou a lista de peças.

Para unidades MASTERDRIVES e MICROMASTER, a lista de peças geralmente é encontrada na documentação de peças de reposição do drive (disponível no Suporte Industrial da Siemens para usuários registrados).

A etiqueta na própria placa é a referência principal — não confie na semelhança visual com outras placas ao identificar o número A5E correto.

Q2: O A5E00173192 falhou. Vale a pena tentar um reparo em nível de componente em vez de adquirir uma placa de substituição?

O reparo em nível de componente é viável quando a falha é localizada e os componentes danificados são identificáveis — um resistor queimado, um capacitor defeituoso ou um conector danificado. As placas da série A5E deste período usam componentes padrão through-hole e SMD que são reparáveis por técnicos de eletrônica qualificados.

No entanto, se a falha estiver em um IC driver de gate proprietário ou em um ASIC específico da Siemens que não esteja comercialmente disponível, a substituição em nível de placa é o único caminho prático.

Q3: O drive pode ser operado temporariamente sem a placa A5E00173192 instalada?

Isso depende da função específica que a placa desempenha dentro da pilha eletrônica do drive. Placas que lidam com funções de controle principais (alimentação para a placa de controle, feedback de corrente principal, driver de gate) são obrigatórias para operação — o drive não pode funcionar sem elas.

Placas que servem funções auxiliares ou suplementares podem permitir operação limitada ou um modo de diagnóstico. Consulte o esquema do drive para determinar se o A5E00173192 está em um caminho de sinal crítico antes de tentar a operação sem ele.

Q4: Existe um sucessor Siemens ou equivalente moderno para o A5E00173192 em uma atualização SINAMICS?

Para drives que estão sendo modernizados de plataformas legadas (MASTERDRIVES, versões mais antigas do MICROMASTER) para SINAMICS, toda a arquitetura eletrônica muda — SINAMICS usa DRIVE-CLiQ para comunicações internas em vez das interfaces de placa paralelas da geração MASTERDRIVES.

Não há um equivalente plug-in direto para placas A5E individuais em SINAMICS. A modernização substitui a unidade de drive completa, e o A5E00173192 não tem um componente sucessor individual na arquitetura SINAMICS.

Q5: Como o A5E00173192 deve ser armazenado se for mantido como peça de reposição?

Armazene em sua embalagem condutora original ou, se a embalagem original não estiver disponível, embrulhe a placa em material de saco antiestático metalizado e coloque-a em um recipiente condutor rígido. As condições de armazenamento devem ser secas, com temperatura entre -25°C e +70°C e sem condensação.

Evite colocar a placa perto de campos magnéticos fortes ou fontes de vibração. Rotule o recipiente de armazenamento claramente com o número da peça A5E e a data de remoção de serviço, e inclua quaisquer notas de comissionamento relevantes do drive que possam auxiliar na instalação futura.
