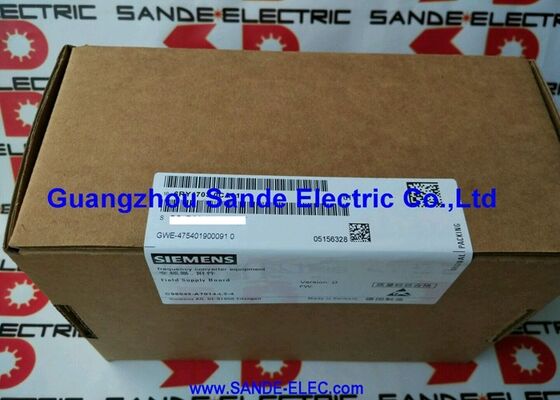

CUD1 Conselho C98043-A7001-L2 6RY1703-0AA01 C98043A7001L2 6RY17030AA01 C98O43-A7OO1-L2 6RY17O3-OAAO1 6RY1 703-0AA01

Siemens C98043-A7001-L2

Número da parte:C98043-A7001-L2

Número da ordem de mercado:6RY1703-0AA01

Fabricante:Siemens AG (Alemanha / Roménia)

Tipo de produto:CUD1 ¢ Quadro de controlo de circuito fechado (microquadro)

O cérebro que controla a unidade ∙ L2 geração

O C98043-A7001-L2 é a placa CUD1 (Control Unit Digital 1) para unidades SIMOREG DC-MASTER 6RA70 DC no estado de produção A3.Regulação da corrente da armadura, controlo de velocidade, enfraquecimento do campo, geração da função de rampa e monitorização de protecção.Ele também armazena todo o conjunto de parâmetros de unidade e gerencia todas as comunicações de bus de campo através dos slots de módulo opcional.

A designação L2 identifica o hardware CUD1 de segunda geração.Os Estados de produção anteriores A1 e A2 utilizam a placa L1 (C98043-A7001-L1), n.o de mercado 6RY1703-0AA00), que executa software v1.xx e v2.xx. Instalar hardware L2 numa unidade L1/A1-A2 ou carregar software v1.xx/v2.xx numa placa L2,produz uma combinação incompatível .

L2 versus L1 Diferenças geracionais

O L2 CUD1 introduz melhorias de capacidade em relação ao L1. A versão 3.xx do software traz funcionalidade de parâmetros expandida, opções de comunicação aprimoradas e algoritmos de controle de circuito fechado refinados.A placa L2 também suporta uma gama mais ampla de placas de opção através do slot LBA (Local Bus Adapter) incluindo placas de comunicação PROFIBUS (CBP), placas de tecnologia (T400) e outros módulos de expansão.

Verifique sempre o estado de produção da unidade a partir da sua placa de classificação antes de encomendar um CUD1 de substituição.O estado de produção é normalmente identificado no sufixo do número de ordem da unidade ou na documentação interna.

O backup de parâmetros não é negociável

O CUD1 mantém todos os parâmetros da unidade. Não há outro local no 6RA70 onde os dados dos parâmetros são armazenados.Um backup completo dos parâmetros através do DriveMonitor é essencial. Sem um backup, a unidade requer uma reativação completa ¢ dados do motor, regulador de ajuste, atribuições de I / O, e configurações de proteção devem ser todos re-inseridos a partir do zero.

Principais especificações

Perguntas frequentes

Q1: O 6RA70 mostra F063 (falha de RAM) ou F064 (falha de ROM) em cada tentativa de ligar.

Sim. F063 e F064 no power-up indicam uma falha de memória interna na própria placa CUD1 - os componentes RAM ou ROM falharam. Essas falhas não podem ser eliminadas por redefinição ou ajuste de parâmetros.O C98043-A7001-L2 deve ser substituído.

P2: A placa L1 (C98043-A7001-L1) pode substituir a placa L2 numa unidade de estado de produção A3?

No. L1 e L2 são hardware-incompatíveis para unidades de estado de produção A3.A montagem de uma placa L1 produz um desajuste que impede a unidade de inicializaçãoSempre combinar a geração da placa com o estado de produção da unidade.

Q3: Não há backup de parâmetros. Qual é o procedimento de recomposição após a substituição do CUD1?

Recolher toda a documentação disponível: folhas de comissionamento do MTB, o manual de parâmetros SIMOREG 6RA70 e todas as notas de manutenção.Em seguida, executar o regulador de otimização automática para circuitos de corrente e velocidade, e reconfigure todas as atribuições de E/S e ponto de configuração.

Q4: O CUD1 foi substituído, mas a unidade agora mostra erros de comunicação na conexão PROFIBUS.

O endereço PROFIBUS e os parâmetros de comunicação são armazenados no CUD1.Reintroduza o endereço correto do nó PROFIBUS (P927) e verifique se todos os parâmetros de comunicação correspondem à configuração original antes de tentar a comunicação de autocarro.

P5: O C98043-A7001-L2 está disponível novo ou apenas como peça de reposição?

Com a plataforma SIMOREG 6RA70 no fim de vida útil, as novas unidades da Siemens estão sujeitas à disponibilidade.O mercado de retalhos dos motores de corrente contínua industriais empresas de reparação especializadas e concessionários de peças de reposição é a fonte mais acessível. Solicitar um certificado de ensaio funcional e confirmar a designação L2 no rótulo do quadro antes de aceitar a entrega.
