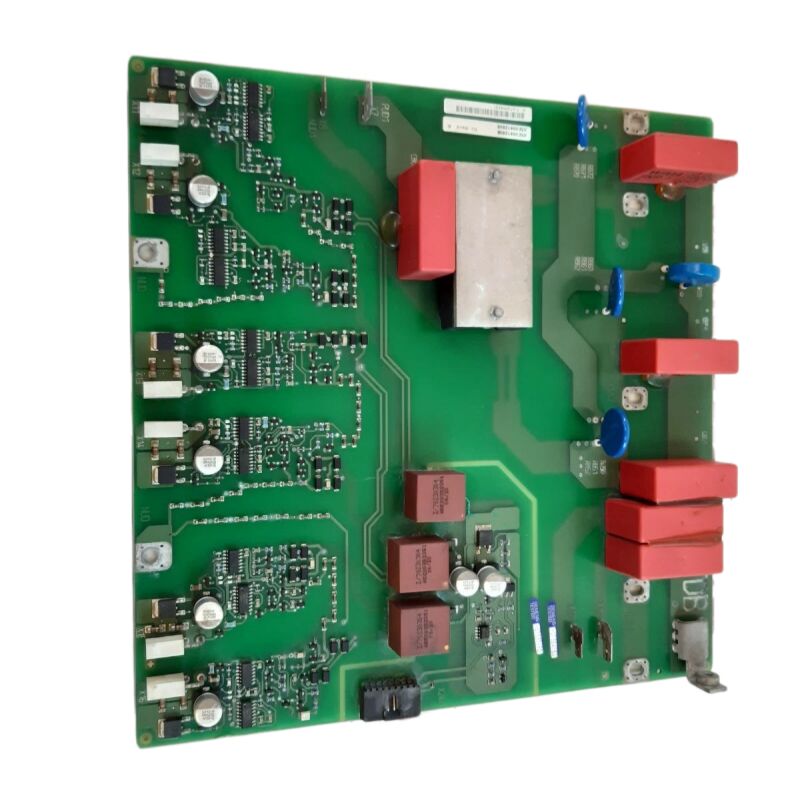

Original SIEMENS SCR Trigger Board TDB Board A5E00412608 A5EOO4126O8

Siemens A5E00412608 ∙ MICROMASTER 440 Inverter/Converter Trigger Board ∙ IGBT Disparando PCB para Secção de Alimentação de Acionamento

Número da parte:A5E00412608

Alternate Reference:A5E00412705

Fabricante:Siemens AG (Alemanha)

Tipo de produto:Tabela de gatilho ¢ PCB de disparo IGBT para secção de potência do inversor/conversor AC

Família de produtos:MICROMASTER 440 (MM440)

Peso:~490 g

Classificação de chama:UL 94V-0

Estado de produção:Descontinuado pelo fabricante

País de origem:Alemanha

Resumo

A A5E00412608 é a placa de gatilho o conjunto de circuito impresso de disparo IGBT para o motor de frequência variável MICROMASTER 440 AC da Siemens.Ele fica na interface entre a eletrônica de controle digital do MM440 e os transistores físicos de comutação na seção de energia do inversor da unidade.

A sua tarefa principal é simples, mas crítica:receber comandos de modulação de largura de pulso da placa de controle e traduzi-los em pulsos de portão com precisão cronometrada que realmente ligar e desligar os transistores IGBT.

Quando esta placa falha, o estágio de saída da unidade fica em silêncio, sem comutação, sem tensão para o motor, sem movimento.

O MICROMASTER 440 foi a plataforma de acionamento de CA multiuso da Siemens com uma capacidade de 0,12 kW a 250 kW,e ao longo da sua longa vida de produção tornou-se uma das unidades mais amplamente implantadas em automação industrial em todo o mundo.

Transportadores, centrífugas, compressores, linhas de extrusão, engrenagens de elevação, máquinas de embalagem ∙ a lista de aplicações é quase tão longa como a lista de indústrias que se basearam nos motores MM440.

Muitas destas instalações continuam a ser produtivas até hoje, mantendo-as em funcionamento requerendo um acesso confiável a componentes de acionamento internos como o A5E00412608,É por isso que um mercado de reposição saudável continua a servir os locais muito depois de Siemens interrompeu a parte.

A referência alternativa A5E00412705 aparece em placas da mesma geração funcional e é geralmente incluída junto com a A5E00412608 nas bases de dados de peças sobressalentes.

Ambas as referências dizem respeito à mesma posição na secção de potência do MM440, embora confirmar o número específico no rótulo da placa instalada continue a ser o passo mais seguro antes de fazer um pedido.

Principais especificações

O que faz o painel de gatilho e por que é importante

A seção do inversor do MM440 usa uma ponte IGBT de três fases para converter a tensão de ligação DC do acionamento na tensão AC controlada que o motor vê.Dispostos nas posições superior e inferior do interruptor.

O painel do gatilho gera o pulso do portão para cada um destes seis dispositivos.

Mesmo um pequeno erro no timing - um pulso de portão chegando um pouco mais cedo ou mais tarde, ou não chegando - causa problemas imediatos.O disparo precoce do dispositivo errado cria uma condição de tiroteio.: ambos os interruptores superior e inferior conduzem simultaneamente em uma fase, cortando o enlace de CC e gerando uma sobrecorrente destrutiva.

Os pulsos ausentes deixam uma fase do motor sem direção, criando formas de onda de corrente assimétricas, pulsação de binário e aquecimento do motor.

A placa inclui circuitos de detecção de dessaturação que monitoram cada IGBT durante seu estado de funcionamento.

Se um IGBT não conseguir saturar normalmente ‡ indicando um fluxo de corrente que o dispositivo não pode suportar ‡ a placa age antes de o software de controlo poder responder,suprimindo todos os pulsos da porta para proteger a seção de energiaEsta resposta de hardware opera em microssegundos.

Classificação de chama UL 94V-0

A classificação UL 94V-0 do material de substrato da placa é a classificação mais elevada na série de testes de chama vertical da UL.Um substrato UL 94V-0 deve auto-apagar-se no prazo de dez segundos após cada uma das cinco aplicações de chama., e não deve gotejar partículas queimadas.

Esta classificação confirma que o material de PCB A5E00412608 não sustenta nem propaga a combustão em caso de falha interna ou de fonte de calor adjacente.

Em gabinetes de acionamento industrial onde várias placas, condensadores e condutores de alta corrente ocupam um espaço fechado compartilhado,Esta classificação não é uma caixa de seleção é uma propriedade prática de segurança contra incêndio que limita a escalabilidade de uma falha localizada.

Requisitos de gestão da DSE

Qualquer manipulação fora de um ambiente controlado por ESD ¥ mãos nuas em áreas de componentes,o contacto com superfícies de plástico ou roupas sintéticas .

Durante a instalação ou remoção, utilizar uma pulseira aterrada, trabalhar numa superfície condutora e transportar a placa numa embalagem metalizada antiestática.

As mesmas precauções aplicam-se à remoção da placa avariada ∙ deve ser embalada corretamente para ser devolvida a uma empresa de reparação se for prevista a avaliação a nível de componente.

Perguntas frequentes

Q1: O MM440 desencadeia uma falha F022 (falha de solo) no comando de execução, mas o motor e o cabeamento de saída foram confirmados livres de falhas de solo por ensaios de resistência ao isolamento.Poderia o A5E00412608 estar a gerar um sinal falso de falha?

F022 pode ter origem na placa de gatilho se o circuito de medição de corrente da placa produz uma leitura de corrente diferencial falsa.

Os sensores atuais da placa alimentam o algoritmo de detecção de falhas de terra da unidade, e um sensor desviado ou falhado gera uma assinatura aparente de falha de terra mesmo em uma instalação saudável.

Verifique as conexões de sensores atuais da placa antes de substituí-la ∙ um cabo de fibra óptica solto entre a placa de gatilho e a placa de controle é uma causa comum de viagens falsas F022.

P2: A peça de substituição A5E00412705 está disponível, mas A5E00412608 está listada como fora de estoque.

A5E00412705 e A5E00412608 são placas estreitamente relacionadas para a mesma aplicação MM440.O histórico de produção interna da Siemens às vezes inclui pequenas revisões de hardware entre peças numeradas de perto.

O passo mais seguro é comparar o número de série e a data de produção da unidade com o rótulo da placa instalada antes de confirmar a intercambiabilidade.

Não são necessárias alterações dos parâmetros de accionamento quando se substitui um painel de disparo. Os parâmetros de accionamento são armazenados no painel de controlo.

P3: Após a instalação de uma placa de substituição A5E00412608, o MM440 funciona, mas a forma de onda da corrente do motor mostra uma ligeira assimetria em uma fase.

Uma pequena assimetria imediatamente após a instalação da placa reflete, por vezes, um deslocamento de medição de corrente residual no circuito de sensores da nova placa,que se corrige automaticamente após a unidade completar o seu primeiro ciclo de carga total.

Se a assimetria persistir após os primeiros minutos de funcionamento carregado, check the optical fibre connections between the trigger board and the control board — a partially seated fibre can introduce a phase delay on one gate drive channel that appears as current asymmetry in the motor output.

P4: A placa A5E00412608 tem marcas visíveis de queimaduras na área de acionamento do portão para uma posição IGBT.

Marcas de queimaduras em uma posição específica do acionamento da porta quase sempre indicam que o IGBT correspondente experimentou uma falha que forçou a corrente anormal de volta através do circuito da porta.Este é quase sempre um sinal de que o IGBT falhou primeiro (curto-circuito ou quebra de óxido de porta) e danificou a placa de gatilho como consequência.

Antes de instalar uma placa de gatilho de substituição, teste o módulo de alimentação IGBT para confirmar que todas as seis posições IGBT apresentam uma resistência normal do cátodo de porta e não existem calções do colector-emissor.

A instalação de um novo A5E00412608 numa unidade com um IGBT avariado irá repetir a avaria.

Q5: O MM440 com o A5E00412608 está sendo desativado. O painel de gatilho está em perfeitas condições de funcionamento. Pode ser armazenado como um substituto para outro MM440 do mesmo tamanho do quadro?

Sim, uma placa de gatilho de um motor desativado é uma reserva valiosa para outras unidades MM440 da mesma gama de potência.

Armazená-lo numa embalagem condutora (metalizada antiestática) com um rótulo que indique o número de peça A5E, o modelo de accionamento e o tamanho do quadro do qual foi retirado e a data de retirada.

Manter em ambiente seco, longe de fontes de calor.

Antes de o utilizar numa instalação de substituição, inspeccionar o banco sob boa iluminação para verificar eventuais danos mecânicos ou corrosão na área do conector.

Uma placa que tenha sido armazenada corretamente durante anos normalmente estará em funcionamento normalmente.
