| Lugar de origem | EUA |
| Marca | GE |
| Certificação | CE ROHS |
| Número do modelo | 5136-DNP |

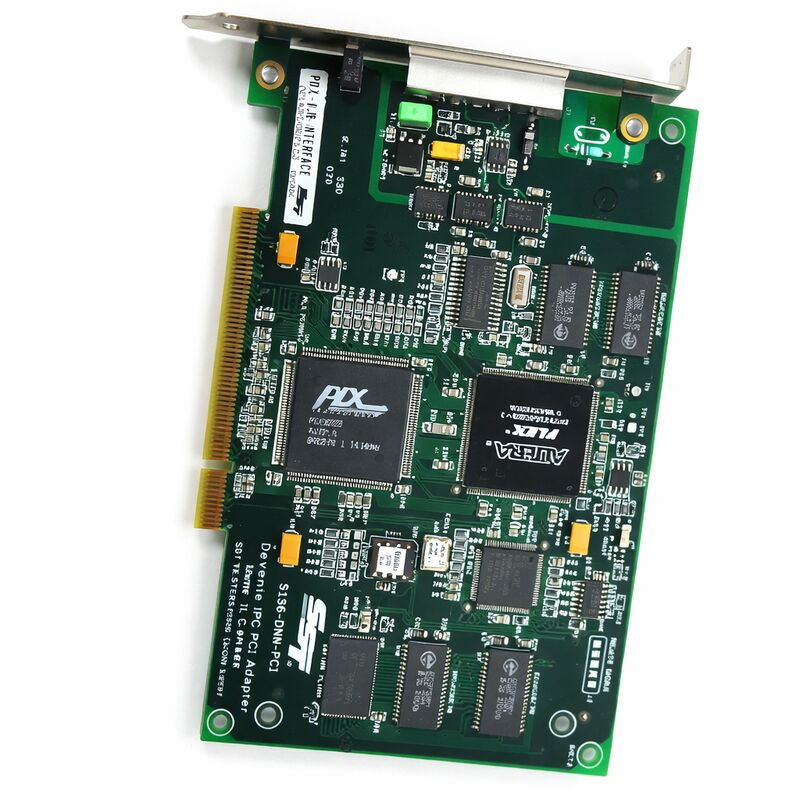

O terceiro modelo é o mais ambíguo dos três porque o sufixo está faltando no número que enviou.5136-DNPcomo umFamília de cartões de interface DeviceNet, com versões como5136-DNP-PCI,5136-DNP-CPCI,5136-DNP-104,5136-DNP-ISA, e5136-DNP-VME-4.
Em todas estas variantes, a função partilhada é a mesma: ligar um computador anfitrião ou uma plataforma de autocarro a uma rede deDeviceNetrede.
A família 5136-DNP é diferente de uma PCB de controlo padrão, pois é um produto de interface de comunicações, e o ponto chave de selecção não é apenas o nome da família de base, mas também osufixo do formato do bus.
A documentação pública para a versão PCI indica que liga umComputador de bus PCI para DeviceNet, suportes125, 250 e 500 Kbaud, e executa oProtocolo DeviceNet em hardware.
Outras listas públicas mostram a mesma família nos formulários CompactPCI, ISA, PC/104 e VME.
| Ponto | Detalhes |
|---|---|
| Parte da família | 5136-DNP |
| Tipo de produto | Cartão de Interface DeviceNet |
| Variantes conhecidas vistas publicamente | PCI, CompactPCI, ISA, PC/104, VME |
| Função central | Comunicação Host-DeviceNet |
| Dados PCI comuns acessíveis ao público | 33 MHz, PCI de 32 bits |
| Taxas comuns de dados PCI | 125 / 250 / 500 Kbaud |
| Método de rede mencionado publicamente | Protocolo DeviceNet executado no hardware |
| Aplicações típicas | HMI, controlo de PC, emulação de E/S |
O5136-DNPA família é usada sempre que uma plataforma de hospedagem precisa se comunicar com umRede DeviceNetAs listas públicas para as versões PCI e CompactPCI descrevem aplicações como:Interface do operador e HMI,Controle baseado em PC, eEmulação de E/S, o que torna esta família de cartões um ajuste prático para sistemas industriais que precisam de uma camada de comunicação de computador para dispositivo.
Em cenários reais de instalação, esta família é tipicamente utilizada emProjetos de comunicação de computadores industriais,Monitorização de máquinas baseada em DeviceNet,Integração de HMI, esistemas de controlo que trocam dados com dispositivos de campo através do DeviceNetA aplicação exacta depende do sufixo, uma vez que umPCI,CompactPCI,ISA, ouPC/104A versão deve corresponder à plataforma de acolhimento já em utilização.
Q1. Que tipo de placa é o 5136-DNP?
O 5136-DNP é umFamília de cartões de interface DeviceNetAs listas públicas identificam várias versões do mesmo, incluindoPCI,CompactPCI,PC/104,ISA, eVMEvariantes, todas centradas na comunicação DeviceNet.
Q2. O que faz este cartão no sistema?
A sua função é ligar uma plataforma host a umRede DeviceNetAs páginas de produtos públicos para as versões PCI e CompactPCI descrevem-no como uma placa que liga o computador de autocarro ao DeviceNet, com aplicações incluindoInterface do operador e HMI, controlo de PC e emulação de E/S.
Q3. O que deve ser verificado ao selecionar um cartão 5136-DNP?
A primeira coisa a confirmar é asuffixo, porque5136-DNPUma versão PCI não é intercambiável com uma versão CompactPCI, ISA, PC/104 ou VME, mesmo que o nome da família seja semelhante.Confirmar oRequisitos de rede DeviceNet alvoe oplataforma de acolhimentoonde o cartão está instalado.
Q4. Como devem ser interpretadas as especificações-chave?
Para oPCIversão, listagem pública mostra33 MHz,PCI de 32 bits, aMicroprocessador AM186EM de 40 MHz,256K de RAM,256K de RAM compartilhada, e apoio à125, 250 e 500 KbaudEstes números só são úteis se a placa instalada for especificamente a5136-DNP-PCIA Comissão propõe que a Comissão adopte uma decisão sobre a aplicação do artigo 107.° do Tratado CE.
Q5. O que é mais importante confirmar antes da substituição?
Antes da substituição, confirme osufixo completo no rótulo do quadro, oTipo de autocarro-mãe, e ofunção DeviceNet necessáriaDentro desta família, o erro de seleção mais comum é combinar a função DeviceNet enquanto falta o formato do bus físico.
