Placa de Circuito Impresso de Controle de Drive de Fonte de Alimentação Fanuc CNC A16B-1212-0901

FANUC A16B-1212-0901 | Fonte de Alimentação A1 (Tipo C1) — Rack Principal CNC Série 16/18 / 200V / 0,91 kg

A fonte de alimentação A1 – O que ela alimenta e por que a bateria interna é importante

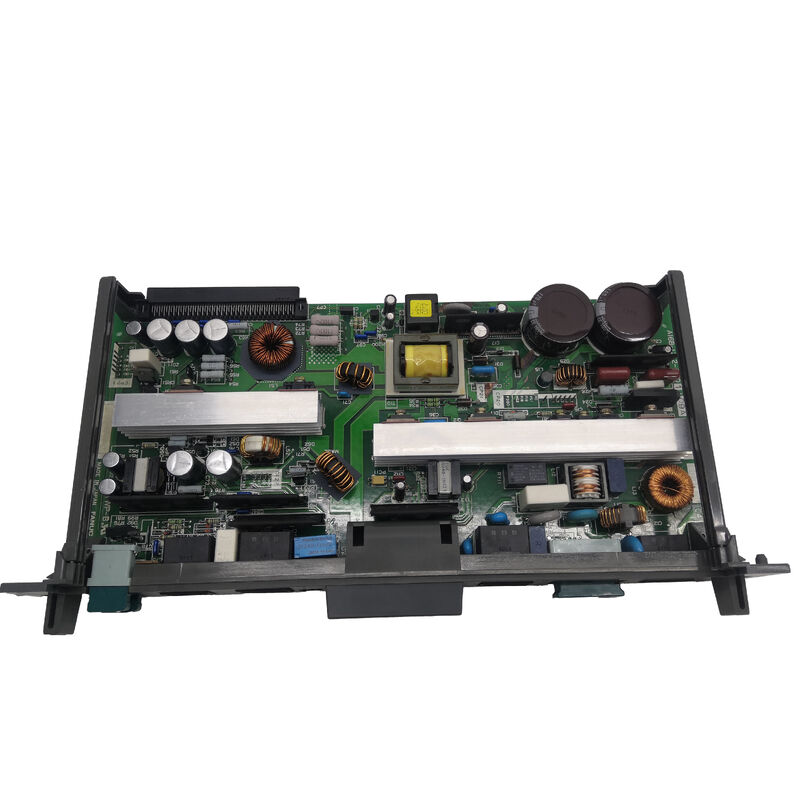

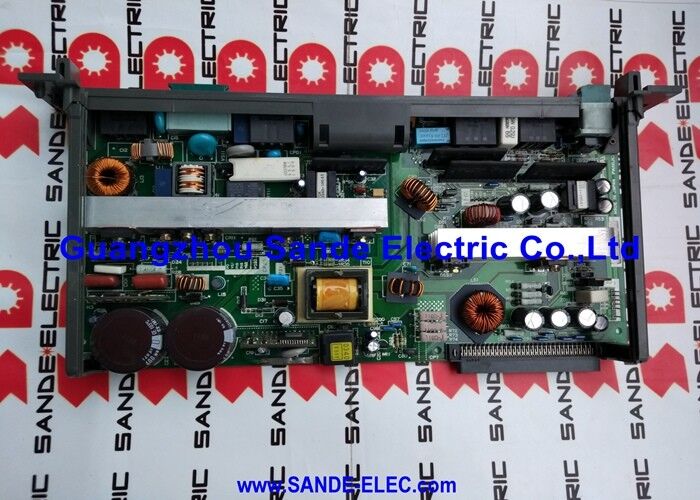

O A16B-1212-0901 é a fonte de alimentação A1 do tipo C1 que cabe no rack principal de 2 slots dos controles CNC das séries 16 e 18 da FANUC — o formato de controle compacto usado em tornos, centros de usinagem e EDMs construídos em torno dessas gerações de controladores. Ele fica no rack adjacente à placa principal da CPU e à placa de E/S e alimenta todas as placas desse rack.

Esta fonte de alimentação possui uma unidade I/P integrada — um circuito de relé de alimentação de entrada integrado que gerencia a sequência de inicialização e desligamento do CNC. O intertravamento do relé entre o circuito externo de parada de emergência e a lógica interna de inicialização do CNC passa por esta unidade.

A bateria reserva está fisicamente dentro desta PSU- não na placa principal da CPU. Esta bateria mantém os dados SRAM na placa principal da CPU (parâmetros do CNC, programas, corretores de ferramentas) sempre que o CNC é desligado. Isso tem uma consequência direta na substituição: se o A16B-1212-0901 for retirado do rack por mais de aproximadamente 30 minutos, a bateria não poderá mais fornecer a SRAM da placa CPU e os dados armazenados poderão ser perdidos. Mantenha a unidade original instalada até que a substituição esteja pronta para ser instalada. Se a fonte de alimentação ficou desligada por um longo período antes da chegada, verifique se os dados do CNC ainda estão intactos de um backup atual antes de iniciar a máquina.

Especificações principais

Indicação de falha e localização de fusíveis

Dois LEDs na face frontal da fonte de alimentação fornecem status imediato:

PIL (verde):Acende quando a alimentação de entrada CA está presente no CP1. Se o PIL estiver desligado com a máquina ligada, verifique a alimentação CA de entrada e o fusível em F1 (fusível de entrada 200V CA: Daito GP75).

LED vermelho:Acende quando a fonte de alimentação detecta uma falha interna. Este LED aceso com PIL também indica que a fonte de alimentação está recebendo CA, mas tem uma falha interna – a PSU precisa ser substituída ou reparada.

Fusíveis adicionais protegem a saída CRT/LCD de 9" (F3) e a alimentação da unidade de E/S (F4). A bateria usada nesta PSU é A98L-0031-0012 — não incluída com a unidade e deve ser encomendada separadamente se a bateria existente estiver descarregada.

Perguntas frequentes

Q1: Por que o A16B-1212-0901 original deve permanecer instalado até a chegada da substituição?

A bateria reserva SRAM está fisicamente dentro desta fonte de alimentação. Ele fornece continuamente a SRAM da placa CPU principal através da conexão do backplane. A remoção da PSU corta a energia da bateria para a SRAM e os parâmetros do CNC e os dados do programa podem ser perdidos em 30 minutos. Mantenha o original instalado até estar pronto para instalar imediatamente a substituição.

Q2: O LED verde PIL está apagado e o CNC não liga. A fonte de alimentação está com defeito?

PIL desligado significa que não há alimentação CA na entrada da PSU. Antes de assumir uma fonte de alimentação com defeito, verifique a tensão CA de entrada no CP1 com um medidor. Verifique o fusível de entrada F1 (Daito GP75). Se houver tensão CA e o fusível estiver intacto, mas o PIL permanecer desligado, o circuito de entrada da PSU falhou e a unidade requer reparo ou substituição.

P3: Quais controles FANUC são compatíveis com o A16B-1212-0901?

A unidade é compatível com controles de primeira geração das séries 16 e 18 da FANUC nas variantes dos modelos A e B: 16-MA, 16-MB, 16-TA, 16-TB, 16-W, 18-MA, 18-MB, 18-TA, 18-TB, 18-MC e 18-TC. Alguns controladores de robôs RJ também utilizam esta fonte de alimentação. Ele se adapta a configurações de rack compacto de 2 slots — não aos racks maiores de vários slots usados ​​por configurações CNC de maior capacidade.

Q4: Qual bateria o A16B-1212-0901 usa e com que frequência ela deve ser substituída?

O número de peça da bateria é A98L-0031-0012 e não está incluído com a PSU. A FANUC normalmente recomenda a substituição a cada 2–3 anos ou quando o alarme da bateria aparece no CNC. Substitua a bateria com o CNC ligado, se possível, para evitar perda de dados SRAM — a bateria pode ser trocada a quente no estado ligado.
