FANUC A20B-3900-0183 | Módulo de memória SRAM de 32 MB + 512K - Série 16i / 18i / 21i Modelo B CNC

Duas funções de memória em um módulo

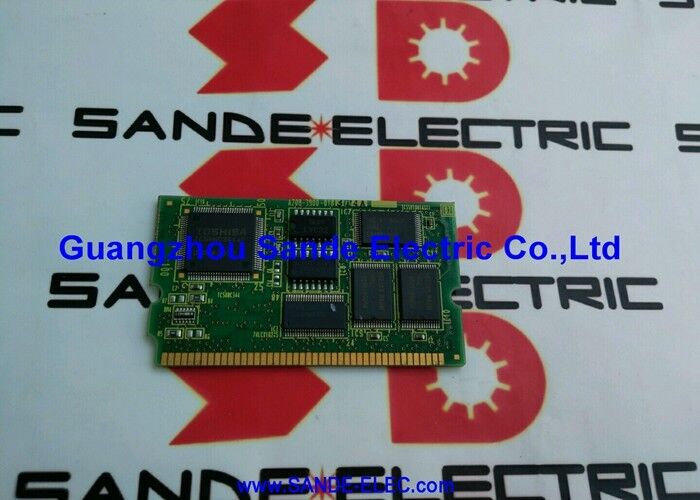

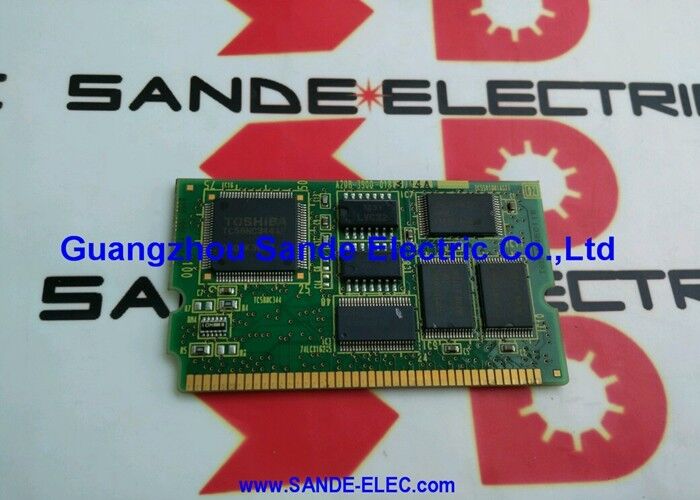

A A20B-3900-0183 é uma placa filha plug-in que combina dois tipos de memória distintos num módulo, desempenhando funções diferentes no controlo CNC da série i da FANUC:

32 MB DE (ROM Flash):Armazenamento não volátil para o software operacional CNC, programa ladder PMC, dados de programas de peças e arquivos de parâmetros de servo. O conteúdo FROM persiste sem energia da bateria. Quando o CNC inicializa, o software do sistema é carregado de FROM para a RAM de trabalho. FROM deve ser recarregado após a substituição do módulo usando o pacote de software correto para o modelo CNC instalado e configuração opcional.

512K SRAM (com bateria):Mantém parâmetros de máquina, dados de correção de ferramentas, compensações de coordenadas de trabalho e outros dados operacionais em tempo real que devem sobreviver aos ciclos de energia. A SRAM requer energia de bateria de reserva contínua para reter seu conteúdo. A bateria reserva está na placa principal do CNC ou em um suporte de bateria adjacente – e não neste módulo de memória em si. Uma bateria descarregada causa perda de dados SRAM; sempre verifique a condição da bateria antes de remover ou substituir este módulo.

Especificações principais

Modelo B – Diferente do Modelo A

Dentro da família FANUC 16i/18i/21i, o Modelo A e o Modelo B utilizam especificações de módulos de memória diferentes. O A20B-3900-0183 com 512K SRAM é a variante do Modelo B. O A20B-3900-0163, que carrega 1 MB de SRAM, é normalmente associado à geração Modelo A. Instalar um módulo com capacidade SRAM incorreta ou versão FROM para o modelo CNC instalado falhará na inicialização ou produzirá erros de compatibilidade.

Confirme a letra do modelo CNC instalado (Modelo A ou Modelo B) na tela de informações do sistema do CNC antes de fazer o pedido. Confirme o número de peça do módulo instalado na etiqueta na PCB — e não apenas na documentação, pois os módulos podem ser alterados em campo durante o serviço anterior.

Notas sobre procedimento de substituição

O conteúdo FROM não é preservado automaticamente quando o módulo é removido — faça backup de todos os dados FROM antes da remoção se a configuração do software tiver sido modificada do estado de fábrica. Os dados SRAM são retidos enquanto a bateria reserva permanecer saudável durante a troca; troque o módulo enquanto o CNC estiver ligado, se o procedimento permitir, ou certifique-se de que existe um novo backup antes de iniciar. Depois de instalar a substituição, recarregue o software FROM e restaure os dados SRAM do backup antes de executar a produção.

Perguntas frequentes

Q1: A bateria reserva fica dentro do próprio módulo A20B-3900-0183?

Não. A bateria reserva SRAM está localizada na placa principal do CNC ou em um suporte de bateria próximo à placa principal — não dentro deste módulo de memória. A remoção deste módulo não afeta a bateria. No entanto, se a bateria acabar antes ou durante a troca, os dados SRAM (parâmetros, deslocamentos) serão perdidos. Verifique a condição da bateria antes de iniciar qualquer substituição do módulo de memória.

Q2: Quais dados devem ser recarregados após a substituição do A20B-3900-0183?

O conteúdo FROM (software operacional CNC, ladder PMC, arquivos de parâmetros) deve ser recarregado do backup. Os dados SRAM (parâmetros de máquina, ferramentas e deslocamentos de ponto zero) devem ser restaurados do backup se não tiverem sido preservados durante a troca. Um backup completo da máquina cobrindo dados FROM e SRAM é essencial antes de qualquer substituição de módulo de memória.

Q3: O A20B-3900-0183 (512K SRAM) pode substituir o A20B-3900-0163 (1MB SRAM)?

Não. Diferentes capacidades de SRAM atendem a diferentes gerações de modelos CNC com diferentes tamanhos de tabelas de parâmetros. Instalar um módulo com SRAM insuficiente causa erros de armazenamento de parâmetros. A instalação de um módulo com maior SRAM em um sistema que não o requer também pode produzir problemas de compatibilidade. Sempre combine o número exato da peça com o modelo CNC instalado.

Q4: O CNC mostra um erro de checksum FROM após a inicialização. O módulo de memória está com defeito?

Um erro de soma de verificação FROM geralmente indica que o conteúdo FROM foi corrompido – seja por uma interrupção de energia durante uma operação de gravação ou por um chip flash deteriorado. Tente recarregar o software FROM a partir de um backup limpo. Se o erro persistir após a recarga, a memória flash do módulo está degradada e o módulo precisa ser substituído.

Q5: O CNC mostra um alarme de memória (erro de paridade SRAM ou similar) na inicialização. Este é o módulo de memória?

Um erro de paridade na SRAM pode indicar uma bateria de backup descarregada (causando corrupção de dados durante o desligamento) ou um chip SRAM com falha. Verifique e substitua a bateria reserva primeiro – se o erro desaparecer após a substituição da bateria e a restauração dos dados SRAM, a causa foi a bateria. Se o erro persistir com uma bateria confirmada e com dados recarregados, a SRAM no módulo falhou e o módulo precisa ser substituído.
