FANUC A16B-3200-0490∙ PCB da CPU principal ∙ 0i-B Series CNC Master Board, Família A16B-3200, PMC-SB7, Controle multi-eixo, Arquitetura de módulo plug-in, Japão

Resumo

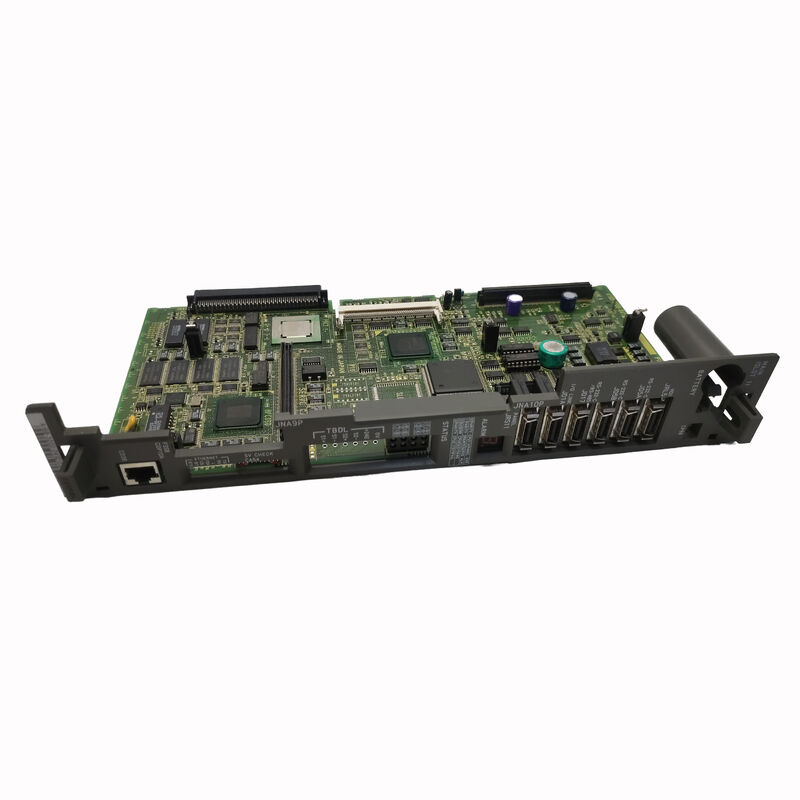

OFANUC A16B-3200-0490é a placa principal da CPU o PCB principal para o controlo CNC da série i da FANUC. Na arquitetura física de um sistema CNC FANUC,Esta é a placa central da qual tudo o mais no gabinete de controle se conecta ou depende.

Os servoamplificadores se comunicam de volta para esta placa através do bus de fibra óptica FSSB. O PCB de exibição (como o A20B-3300-0091) se conecta a slots nesta placa.A escada PMC (programa PLC da máquina executa no processador montado nesta placa.

As teclas MDI do painel do operador enviam os seus sinais para esta placa.

Compreender a família A16B-3200 requer compreender o sistema de módulos plug-in da placa.

A placa genérica A16B-3200-0490, sem os seus módulos SMD, contém o processador, os conectores de plano de fundo, os circuitos de alimentação, a matriz LED de diagnóstico e o hardware fixo.

O que torna a placa específica de uma máquina é o conjunto de módulos SMD ligados a ela:

Módulos FROM (Flash ROM)armazenar o software do sistema CNC ✓ o sistema operativo FANUC, o firmware do controlo de movimento e quaisquer opções de software (opção gráfica, opção DNC, compilação de escadas PMC, etc.).) adquiridos pelo fabricante de máquinas-ferramenta.

Sem os módulos FROM corretos, a placa não tem sistema operacional e não pode iniciar.

Módulos SRAMarmazenar dados baseados em baterias que se alterem durante a operação da máquina, parâmetros CNC (valores de reacção, ganhos de servo, limites de eixo, velocidades de alimentação), programas de peças, tabelas de deslocamento de ferramentas, dados PMC,e deslocamentos de coordenadas de trabalho.

A SRAM é o armazenamento de dados mais valioso da máquina porque contém a configuração acumulada de comissionamento e produção que faz com que a máquina funcione corretamente.A duração da bateria SRAM é tipicamente de 2 ̊5 anos.

Módulos DRAMFornecer memória de trabalho para a execução de programas

Principais especificações

As variantes da família A16B-3200 e suas gerações

A série A16B-3200 abrange várias gerações FANUC CNC, com cada geração e sub-série tendo um sufixo específico de quatro dígitos.

O -0490 coloca esta placa na geração 0i-B, estreitamente relacionada com o -0491 (que é confirmado como a placa principal 0i-TB rodando PMC-SB7).Ambos os -0490 e -0491 são membros da mesma geração de design eles compartilham a mesma arquitetura fundamental, aceitar o mesmo tipo de módulos SMD, e executar PMC-SB7 máquina escada lógica.

As gerações anteriores da família A16B-3200 (como -0190 para a série 16C, -0090 para 16B) são mecanicamente semelhantes, mas não são compatíveis com o software.

Os módulos SMD de uma placa 16C não podem ser executados em uma placa 0i-B, e vice-versa. A verificação do número da peça em relação à máquina específica e à série CNC é essencial antes de qualquer variante A16B-3200 ser encomendada.

Por que a placa principal da CPU falha e como saber se falhou

As falhas da placa da CPU principal estão entre os modos de falha mais incomuns nos sistemas FANUC CNC ¢ eles são classificados para longas vidas de serviço e a maioria das máquinas encontram muitos PCB de acionamento de fuso, servo PCB,e falhas de alimentação antes que a placa principal falhe.

Quando a placa principal falha, os sintomas são geralmente distintos:

Falha completa de arranque:O CNC é ligado, os ventiladores de arrefecimento ligados, os servoamplificadores iniciados, mas o painel do operador permanece em branco e nenhum movimento de eixo é possível.

O controlo parece estar morto.

Este sintoma também ocorre com a corrupção do módulo FROM ou falha da bateria SRAM, por isso o diagnóstico sistemático é importante.

Falhas de controlo intermitentes:Alarmes aleatórios que aparecem a intervalos imprevisíveis, em especial aqueles que desaparecem após um ciclo de alimentação,pode indicar um componente marginal na placa principal tipicamente um capacitor eletrolítico com falha ou um IC com tensão térmica na borda de sua especificação de funcionamento.

Alarme de bateria SRAM com perda de dados:Se a bateria SRAM se esgotar e os dados forem perdidos, a placa não é defeituosa mas o módulo SRAM e a bateria precisam ser substituídos e os dados devem ser recarregados a partir de backup.

Este é o cenário mais comum confundido com uma falha do conselho.

Falha após um evento específico:Um raio, uma onda de energia ou um evento de sobrecorrente grave no armário elétrico da máquina podem danificar irreparavelmente a placa principal.

Nestes casos, a falha da placa é certa e a substituição sem reparação é o caminho adequado.

Substituição do formulário A16B-3200-0490

A substituição da placa principal é um evento de manutenção significativo que afeta os dados e configurações mais críticos da máquina.

Todos os parâmetros CNC recolhidos numa fonte externa (cartão de memória, RS-232, Ethernet, se disponível).

O programa de escadas PMC foi apoiado separadamente.

Todos os programas de peças recolhidos. Dados de compensação de ferramentas e de trabalho registados ou recolhidos. Identificação do módulo SRAM e FROM confirmada (números de peças do módulo, versão do firmware no FROM).

Após a instalação da placa de substituição: transferir os módulos FROM e SRAM originais da placa antiga para a nova placa (se os módulos estiverem funcionais).

Se o módulo FROM estiver corrompido (impedindo o arranque), são necessários novos módulos FROM carregados com o software do sistema correto de um fabricante de máquinas-ferramenta ou serviço FANUC.

Recarregar todos os parâmetros do backup após o arranque. Verificar o movimento do eixo, funcionamento do fuso e função PMC antes de retornar a máquina à produção.

Perguntas frequentes

P1: O módulo SRAM da placa falhada pode ser transferido para o substituto A16B-3200-0490 para restaurar todos os dados da máquina?

Sim, se o módulo SRAM em si estiver intacto. Se a placa original falhar devido a uma falha localizada (processador avariado, secção de alimentação danificada) enquanto o módulo SRAM permanece electricamente intacto,transferir a SRAM para a placa de substituição restabelece todos os parâmetros, programas parciais, compensações e dados PMC numa única etapa.

Ativar a placa de substituição com os módulos SRAM e FROM transferidos, e a máquina deve iniciar com a configuração original.

Se a bateria SRAM se tivesse esgotado antes ou durante a falha da placa, os dados podem ter sido perdidos.

P2: O CNC exibe "SYSTEM ALARM 911" ou "920" após a substituição da placa.

Os alarmes 911 (erro de paridade da DRAM) e 920 (erro de paridade da SRAM) indicam falhas de memória.

Após uma substituição da placa principal, estas aparecem tipicamente se: o módulo DRAM não estiver totalmente instalado no seu slot (reinsertar firmemente);A bateria do módulo SRAM está esgotada e os dados estão corrompidos (reemplace a bateria), recarregar a partir do backup); ou há uma falha de hardware genuína do módulo DRAM/SRAM (teste com um módulo conhecido como bom).

Esses alarmes não indicam necessariamente uma placa de substituição defeituosa, mas indicam um problema do sistema de memória que geralmente é resolvido por uma colocação adequada do módulo e recarga de dados.

P3: Quantos eixos pode controlar o A16B-3200-0490 e isso é determinado pelo quadro ou pelo software?

A placa física fornece as ligações de plano de fundo para os módulos de controlo do eixo,mas o número de eixos habilitados é determinado pelo registo da opção de software no módulo FROM, não pelo hardware da placa.

Uma A16B-3200-0490 com a opção de eixo apropriada registada pode controlar até ao máximo suportado por essa geração CNC (normalmente 4 eixos para a série 0i).

A adição de um eixo a uma máquina existente requer a ativação da opção de expansão do eixo no software do sistema, não a substituição da placa principal.

P4: O A16B-3200-0490 é reparável no nível da placa, ou a substituição completa é a única opção?

A reparação a nível da placa é possível através de centros de reparação especializados da FANUC.substituição do condensador eletrolítico (falha mais frequente relacionada com a idade), substituição de circuitos integrados individuais danificados por ESD ou surto de energia, reparação do suporte da bateria e recondicionamento do conector.

A reparação é rentável quando a avaria da placa é uma avaria de componente localizada, em vez de danos generalizados ao PCB (traços de queimaduras, rachaduras no substrato) resultantes de um evento elétrico grave.

Um centro de reparação de boa reputação testará a placa numa plataforma de ensaio FANUC após a reparação, confirmando a plena funcionalidade antes da devolução.

P5: O que é a bateria SRAM na placa principal e com que frequência deve ser substituída?

A bateria SRAM é uma célula de lítio (normalmente célula de moedas de 3 V ou célula de lítio AA,Dependendo da configuração do suporte da bateria na variante de placa específica) que mantém a energia para o módulo SRAM quando a máquina está desligada, preservando todos os dados armazenados.

A FANUC especifica um intervalo de substituição de aproximadamente 1 ano, embora na prática muitas baterias durem 2 ̊5 anos à temperatura ambiente antes que a tensão caia abaixo do nível mínimo de sustentação da SRAM.

O CNC gera um alarme de baixa bateria (normalmente ALM 7001 ou semelhante) quando a tensão cai abaixo do limiar de alerta. Este alarme deve ser actuado imediatamente.como perda de dados ocorre quando a bateria atinge zero.

A substituição da bateria deve ser efectuada com a máquina ligada (de modo a que a SRAM obtenha energia activa durante a substituição) para evitar a perda de dados durante o procedimento.
