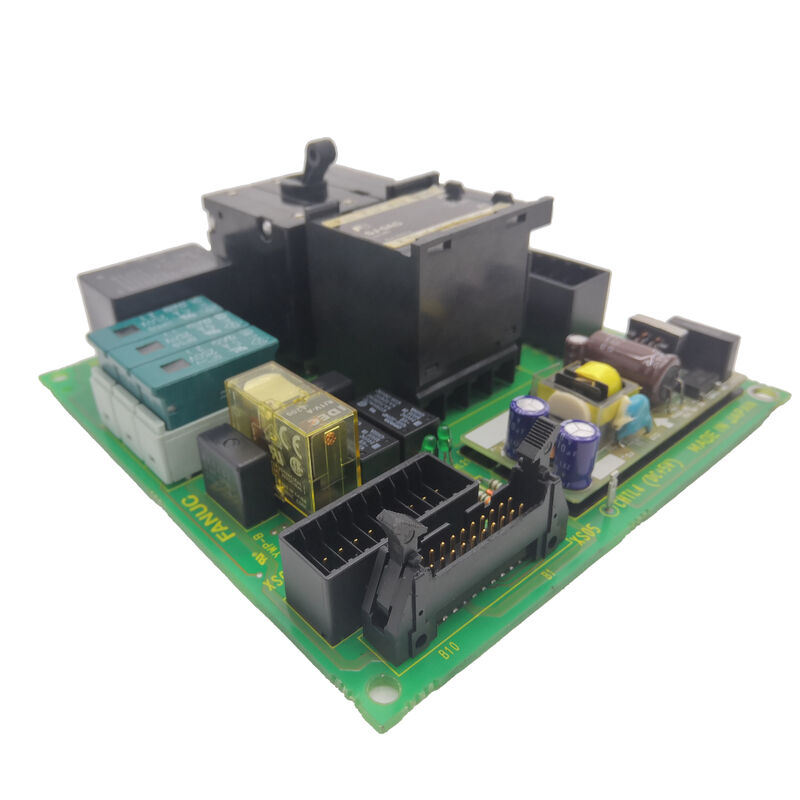

Placa de circuito CNC
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-1001-0120 |

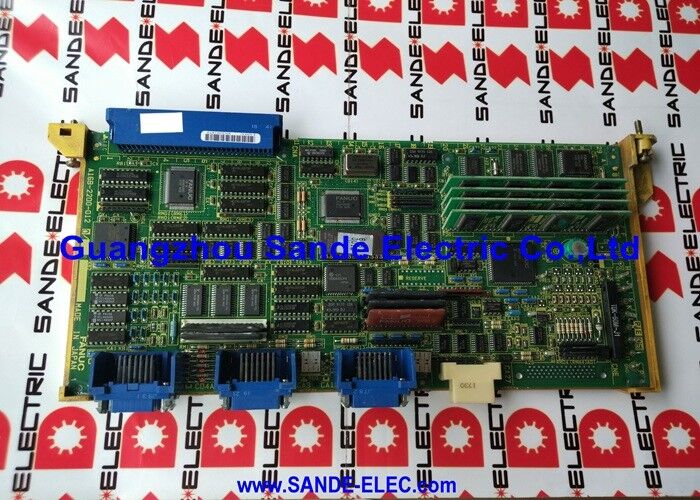

A FANUC A20B-1001-0120 é a placa de controle para a primeira geração de drives de eixo AC digitais da FANUC — a série A06B-6055. Esta família de drives de eixo marcou uma transição significativa na tecnologia de máquinas-ferramenta CNC: passando dos drives de eixo DC analógicos anteriores (onde a velocidade era controlada por um sinal analógico de ±10V) para drives AC digitais com controle digital de velocidade e torque em malha fechada, feedback do encoder do eixo e armazenamento de parâmetros a bordo.
A A20B-1001-0120 é a placa que tornou essa operação digital possível.
No drive A06B-6055, a placa de controle (A20B-1001-0120) ocupa a posição acessível pela frente no chassi do drive — ela contém o microprocessador de controle, os circuitos de entrada de referência de velocidade, os circuitos de processamento de feedback do encoder, os geradores de sinal PWM para os drivers de base IGBT e o display de alarme de 7 segmentos que os técnicos de manutenção usam para diagnosticar falhas sem nenhum outro equipamento de teste.
Este design montado na frente e voltado para o usuário foi intencional: os engenheiros da FANUC entenderam que o acesso de manutenção em ambientes de produção deve ser rápido, e os códigos de alarme LED na face da placa fornecem identificação instantânea de falhas sem abrir o drive ou conectar instrumentação.
A faixa de drives coberta pela A20B-1001-0120 abrange do modelo 1 ao modelo 30 de motores de eixo — uma faixa de aproximadamente 3kW a 30kW de saída. A mesma placa de controle atende a toda essa faixa porque os parâmetros específicos do motor (tipo de motor, corrente nominal, velocidade máxima, resolução do encoder) são armazenados em um chip NV-RAM montado na placa. Diferentes drives na família A06B-6055 são configurados na fábrica programando esta NV-RAM com os parâmetros apropriados do motor e do drive.
Ao substituir a placa A20B-1001-0120, o chip NV-RAM deve ser transferido da placa original ou a NV-RAM da placa de substituição deve ser programada com os parâmetros corretos do manual de manutenção.
| Parâmetro | Valor |
|---|---|
| Drives Compatíveis | Série A06B-6055-HXXX |
| Faixa de Potência do Eixo | 3–30kW (Modelo 1–30) |
| Tensão de Entrada | 200–240VAC |
| Dimensões (C×L×A) | 165×130×40mm |
| Peso | 1.2 kg |
| Temp. de Operação | 0–45°C |
| Display LED | Código de alarme de 7 segmentos |
| Manual | B-53425E |
| Status | Peça de reposição descontinuada |
A série A06B-6055 representou a mudança para o controle digital de eixo em um momento em que "digital" tinha um significado real de engenharia, não apenas linguagem de marketing.
O principal avanço em relação aos predecessores analógicos foi a regulação digital de velocidade em malha fechada com feedback do encoder do eixo.
Em um drive de eixo DC analógico, a regulação de velocidade dependia da precisão dos geradores taquimétricos e circuitos analógicos, com ganhos de loop e largura de banda de resposta limitados pelas tolerâncias dos componentes analógicos.
O sistema AC digital substituiu o taquímetro por um encoder de pulso no motor do eixo, e o regulador de velocidade analógico por um loop de controle digital executado no microprocessador da placa de controle.
O resultado prático: recuperação de velocidade mais rápida após mudanças de carga de corte, melhor precisão de manutenção de velocidade sob cargas de eixo variáveis e a capacidade de implementar orientação do eixo — parando o eixo em uma posição angular precisa para troca automática de ferramenta — de uma forma consistente e confiável, em vez de exigir o ajuste trabalhoso que os circuitos de orientação analógicos demandavam.
A orientação do eixo usando o algoritmo de orientação da A20B-1001-0120 é iniciada pelo CNC através do comando de orientação (tipicamente M19 no programa da peça), e o drive desacelera e posiciona precisamente o eixo no ângulo de orientação definido pelo encoder, pronto para o braço ATC engatar o porta-ferramentas.
A família de drives de eixo A06B-6055 abrange uma ampla gama de classificações de potência do eixo e configurações de tensão, com cada código de modelo A06B-6055-HXXX correspondendo a um modelo de motor e corrente nominal específicos. Algumas variantes frequentemente encontradas:
A06B-6055-H002: Um dos modelos básicos, confirmado para usar a placa de controle A20B-1001-0120. A06B-6055-H103, H112, H118, H206: Outras variantes na faixa de potência, todas usando a mesma placa de controle A20B-1001-0120 — a placa é comum em toda a faixa, com a configuração específica do drive armazenada na NV-RAM.
A seção base (placa de potência) de cada drive A06B-6055 difere pela corrente nominal e compatibilidade com o motor, mas a placa de controle é compartilhada em toda a família de produtos.
Essa comunalidade foi uma decisão de design deliberada da FANUC que reduz o estoque de peças de reposição necessário para manter uma frota de drives A06B-6055 — um único tipo de placa de controle, estocado em quantidade, atende a todos os tamanhos de drive na faixa.
O display LED de 7 segmentos na face da A20B-1001-0120 mostra um código de alarme de dois dígitos quando o drive detecta uma falha. Esses códigos permitem que um técnico diagnostique a categoria da falha sem qualquer instrumentação adicional:
AL-02: Falha na detecção de velocidade do motor — sinal do encoder ausente ou interrompido; suspeitar de cabo do encoder, fonte de alimentação do encoder ou falha de hardware do encoder.
AL-12: Excesso de temperatura interna — sobreaquecimento do drive; verificar ventilador de refrigeração, temperatura ambiente e ciclo de trabalho.
AL-17: Subtensão do barramento DC — problema de tensão de alimentação ou falha do circuito de pré-carga; verificar entrada trifásica.
O manual de manutenção B-53425E fornece uma tabela completa de todos os códigos de alarme para a série A06B-6055, suas condições de falha específicas e as ações de diagnóstico e corretivas recomendadas.
Este manual é a referência principal para qualquer atividade de serviço ou reparo da A20B-1001-0120 e deve estar disponível para qualquer técnico que trabalhe com esses drives.
O chip NV-RAM (RAM não volátil) na A20B-1001-0120 contém o registro do tipo de motor do drive e o conjunto de parâmetros — os dados armazenados que informam à placa de controle com qual motor de eixo ela está emparelhada e quais são os limites operacionais, ganhos e orientações.
Cada parâmetro acessível através dos botões do painel frontal do drive (MODE, UP, DOWN, DATA SET) é armazenado nesta NV-RAM.
Ao substituir uma A20B-1001-0120 defeituosa por uma placa de substituição:
Opção 1 — Transferência de NV-RAM: Desoldar cuidadosamente ou usar um extrator de chip para remover a NV-RAM da placa defeituosa e instalá-la na placa de substituição. A placa de substituição terá então exatamente o conjunto de parâmetros original. Isso só é possível se a NV-RAM da placa original estiver fisicamente e eletricamente intacta (o que geralmente é o caso se o modo de falha da placa foi uma fonte de alimentação ou falha de transistor em vez de destruição elétrica total).
Opção 2 — Entrada manual de parâmetros: Usando o manual de manutenção B-53425E, insira todos os parâmetros manualmente através dos botões do painel frontal do drive.
Isso requer o conhecimento do número do modelo do motor para identificar a tabela de parâmetros correta no manual, e então inserir cada valor de parâmetro individualmente.
O procedimento leva aproximadamente 30–60 minutos e requer atenção cuidadosa para evitar erros de entrada.
P1: Como se determina que a placa A20B-1001-0120 falhou, em vez da placa de potência ou do motor do eixo?
Comece com o código de alarme LED na face da placa — ele identifica a categoria da falha.
Códigos na faixa AL-02 a AL-07 (falhas de encoder e detecção de velocidade) frequentemente implicam o encoder ou seu cabo, não a placa de controle.
Códigos na faixa AL-12 a AL-17 (temperatura e potência) podem indicar problemas na seção de potência.
Uma falha na placa de controle é mais especificamente suspeita quando: o drive não exibe nenhum LED (placa não inicializando), o código de alarme não corresponde a nenhuma condição externa, ou a falha aparece e desaparece sem nenhum padrão correlacionado com carga ou temperatura.
Uma troca de placa com uma A20B-1001-0120 conhecida como boa (instalando a NV-RAM da placa original) é o diagnóstico definitivo — se o alarme desaparecer e o drive funcionar corretamente, a placa original estava defeituosa.
P2: As versões de drive disponíveis incluem sufixos /10E, /16F, /19F. O que isso significa e importa qual versão é usada?
Os sufixos de revisão de firmware (/10E, /16F, /19F, etc.) identificam a versão do software de controle residente na EPROM da placa. Diferentes versões de firmware podem ter tratamento de alarme, faixas de parâmetros ou conjuntos de recursos diferentes.
Para uma substituição idêntica, é preferível combinar a revisão do firmware — o drive se comportará exatamente como o original. Se a revisão exata não estiver disponível, uma revisão posterior da mesma família A20B-1001-0120 geralmente operará corretamente com os mesmos parâmetros da NV-RAM, mas deve ser testada cuidadosamente após a instalação para confirmar comportamento equivalente, particularmente para o ângulo de orientação do eixo e o desempenho do perfil de aceleração.
P3: Quais são as causas mais comuns de falha da A20B-1001-0120 em drives de longa duração?
Falha do capacitor eletrolítico na fonte de alimentação interna da placa é a causa mais frequente relacionada à idade — os capacitores se degradam pela evaporação do eletrólito após 10–15 anos, causando tensões de alimentação instáveis que produzem códigos de alarme erráticos.
Os módulos de transistor na seção de potência (não na placa de controle) são mais comumente a fonte de falha para alarmes relacionados à corrente. Na própria placa de controle, o chip NV-RAM pode falhar devido à corrupção de dados por ESD ou esgotamento prolongado da bateria, e a EPROM que carrega o firmware de controle pode falhar devido à exposição UV ou decaimento de bits relacionado à idade.
Uma reforma completa da A20B-1001-0120 geralmente inclui substituição de capacitores, verificação de EPROM, backup de NV-RAM e teste funcional em um banco de testes de drive com um motor de eixo.
P4: A orientação do eixo (M19) é afetada pela versão do firmware da placa de controle?
Sim. O algoritmo de orientação do eixo — o cálculo que desacelera o eixo e o posiciona no ângulo de orientação comandado — é implementado no firmware da placa de controle.
Diferentes versões de firmware (diferentes conteúdos de EPROM) podem ter ajustes de resposta de orientação ligeiramente diferentes. Se a precisão ou repetibilidade da orientação do eixo era aceitável antes da falha da placa, instalar uma substituição com a mesma revisão de firmware e os parâmetros originais da NV-RAM deve restaurar o comportamento de orientação idêntico.
Se o desempenho da orientação mudar após uma substituição de placa com uma revisão de firmware diferente, os parâmetros de ajuste da posição de orientação (acessíveis através dos botões do painel frontal do drive) podem precisar de um ajuste fino.
P5: Que informações devem ser preparadas antes de enviar um drive ou placa para um centro de reparo?
Antes do envio, registre: o número completo do modelo do drive na placa de identificação (A06B-6055-HXXX), o número da peça da placa de controle e o sufixo de revisão (da etiqueta na própria A20B-1001-0120), todos os valores de parâmetros do drive (lidos através da sequência de botões MODE/UP/DOWN/DATA SET conforme descrito em B-53425E — tipicamente 20–40 parâmetros), e o código de alarme que foi exibido quando ocorreu a falha.
Se possível, anote se a falha apareceu repentinamente ou se desenvolveu gradualmente, e se ela se correlaciona com a temperatura (pior quando quente, desaparece quando fria) ou carga (aparece sob cortes pesados).
Essas informações permitem que o centro de reparo reproduza a condição de falha, teste a placa reparada sob as mesmas condições e confirme que o modo de falha específico foi resolvido antes do retorno.
