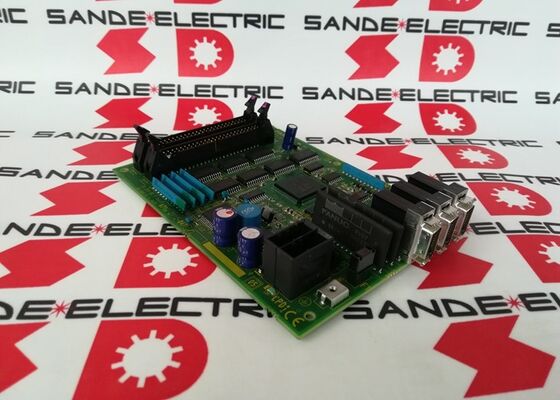

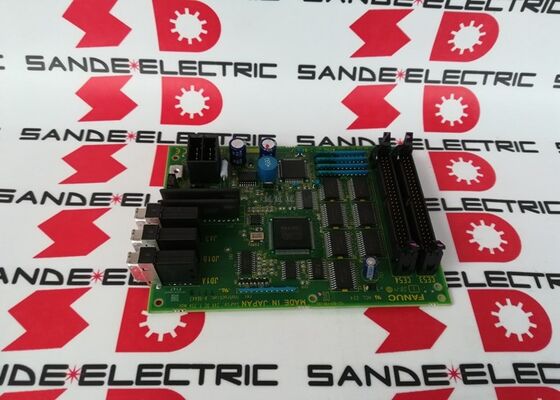

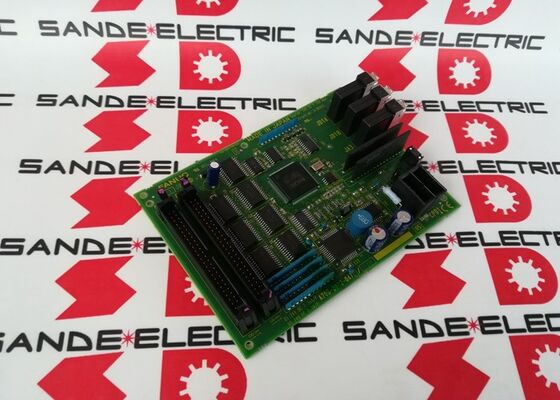

Nova placa de circuito Fanuc A20B-2002-0470 A20B-2002-0470 A20B20020470 A2OB-2OO2-O47O

A20B-2002-0470∙ FANUC Panel de Conexão do Operador Unidade de I/O PCB ∙ 72DI / 56DO / CNC Interface do Operador / Série A20B-2002

Unidade de conexão do painel do operador

O A20B-2002-0470 é o PCB de E/S para a unidade de ligação do painel do operador CNC.Esta placa fica na interface entre a lógica escada PMC do CNC e o hardware do painel do operador conectando todos os interruptores, chaves, entradas do volante manual, luzes indicadoras e sinais de estado que compõem a interface do operador da máquina.

Na arquitetura CNC FANUC, a unidade de ligação do painel do operador:

Conecta-se ao CNC através de ligação I/O:A unidade de ligação comunica com o PMC do CNC através do bus serial I/O Link,transmitir os estados de entrada de todos os 72 sinais de entrada e receber comandos de saída para todos os 56 sinais de saída em cada ciclo de digitalização do PMC;.

Conecta-se ao hardware do painel do operador:As conexões terminais da unidade aceitam a fiação de campo do painel físico do operador os botões da máquina, interruptores de teclas, contatos do selector de modo, luzes indicadoras,e LEDs que o operador interage com.

Dispõe de isolamento elétrico:Os circuitos de entrada baseados em optocoupler da placa isolam a tensão de fiação do painel do operador da lógica interna do CNC

Principais especificações

72 Entradas e 56 saídas O conjunto de sinais do painel do operador

O complemento 72/56 DI/DO do A20B-2002-0470 reflete os requisitos de sinal de um painel de operador CNC totalmente equipado:

72 entradas digitais do painel do operador:Contatos do selector de modo (JOG, MDI, AUTO, EDIT, REF), estágios do interruptor de substituição da taxa de alimentação (cada posição é uma entrada separada), estágios de substituição da velocidade do eixo, botão de arranque do ciclo, botão de retenção da alimentação,contacto da cadeia de paragem de emergência, contatos do selector de eixo MPG da roda de mão, selector de ampliação da roda de mão, interruptor de chave de proteção de memória, interruptor de parada opcional, interruptor de bloco único, interruptor de funcionamento em seco, bloqueio da máquina, bloqueio do eixo Z,teclas de função específicas da máquina, e reconhecimento de alarme.

56 saídas digitais para o painel do operador:Lâmpadas indicadoras de modo (indicando o modo ativo de corrente), indicador ativo do ciclo, indicador ativo da retenção de alimentação, indicador de alarme, indicador de funcionamento do fuso, indicador de prontidão da máquina, indicador de proteção do programa,e todas as outras lâmpadas de painel, LEDs ou controladores de zumbido que fornecem feedback visual ou auditivo ao operador.

Cenários de aplicação

Falha de entrada/saída do painel do operador CNC:Uma máquina CNC FANUC apresenta falhas intermitentes de resposta do painel A A20B-2002-0470 é identificada como a falhaA substituição do painel restaura a funcionalidade completa do painel.

Reparação do painel do operador:Um centro de usinagem CNC é submetido a uma reforma completa do sistema de controlo.O A20B-2002-0470 é substituído para restaurar a fiabilidade da unidade de ligação do painel do operador, juntamente com outras renovações do painel de comando.

Perguntas frequentes

P1: Pode o A20B-2002-0470 servir como placa de E/S da máquina para além da ligação do painel do operador?

O A20B-2002-0470 é especificamente descrito como um "PCB I/O da UNIDADE DE CONEXÃO DO PANEL DO OPERADOR", cuja alocação de sinal (72/56) é correspondente aos sinais do painel do operador.Interbloques de eixo), são utilizadas placas de E/S de máquina separadas (como o tipo A16B-2203-0110 C7 para sistemas de era 0-C).A unidade de conexão do painel e as placas de E/S da máquina normalmente se conectam a diferentes endereços de nó de ligação de E/S na configuração PMC do CNC.

P2: A substituição do A20B-2002-0470 afeta o programa PMC?

Não. O programa PMC atende os sinais da placa por endereço de ligação de E/S, não por identidade da placa.A substituição do A20B-2002-0470 por um substituto de configuração idêntica no mesmo endereço de ligação I/O restaura toda a comunicação do painel do operador sem alterações no programa PMC.

P3: O que acontece com o CNC quando A20B-2002-0470 falha?

Quando a placa de conexão do painel do operador falha, o PMC perde a comunicação com todos os sinais do painel.Os interruptores do painel deixam de responder A máquina não pode ser operada a partir do painel até que a placa seja substituída.

P4: O A20B-2002-0470 é específico de uma determinada geração CNC da FANUC?

A família de placas de conexão de painel de operador A20B-2002 abrange várias gerações de CNC FANUC que usam unidades de painel de operador conectadas a I/O Link.Confirme a partir da documentação de fiação da máquina específica em que modelo de geração e controlo CNC está instalado o A20B-2002-0470A capacidade 72/56 DI/DO é correspondida à contagem de sinais do painel do operador.

P5: Qual é a diferença entre a placa 72/56 A20B-2002-0470 e uma placa de E/S maior como a 96/64 A16B-2203-0881?

O A16B-2203-0881 (96/64 DI/DO) é uma placa de E/S da máquina que conecta o PMC aos dispositivos de campo mecânico da máquina, interruptores de limite, solenoides, sensores em toda a máquina.O A20B-2002-0470 (72/56) é uma unidade de ligação do painel do operador especificamente para os interruptores do painel do operadorDiferentes endereços de ligação de E/S, diferentes ligações de fiação, diferentes funções funcionais, complementam-se no mesmo sistema CNC.
