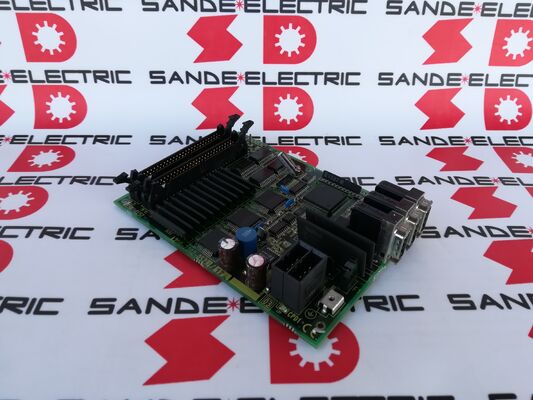

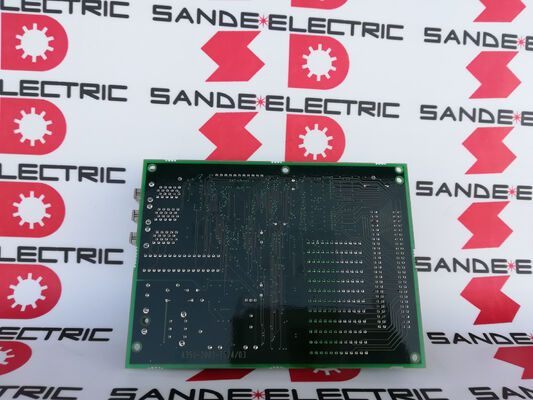

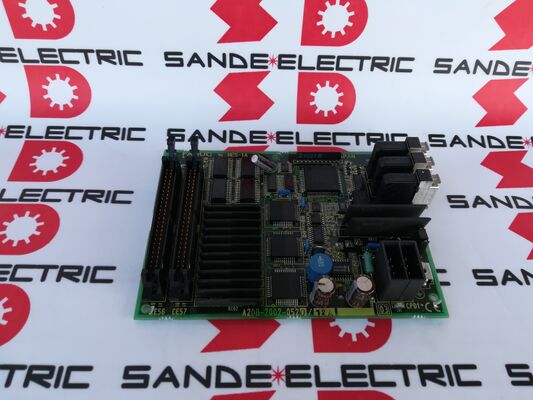

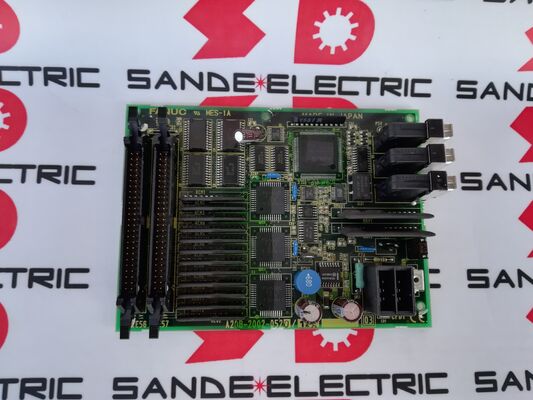

1PC Usado GE Fanuc Driver Board A20B-2002-0520 Em boas condições A20B20020520 A2OB-2OO2-O52O

A20B-2002-0520 | PCB de E/S do painel do operador FANUC Série 16i / 18i - Interface 48 DI / 32 DO / MPG / Placa do painel do operador

E/S do painel do operador — O que esta placa conecta

Cada máquina CNC possui um painel do operador – a interface de hardware entre o operador da máquina e o CNC. O painel do operador contém:

Entradas (DI = 48):Botões de pressão (início de ciclo, retenção de avanço, parada de emergência), interruptores seletores de modo (automático, MDI, jog, manivela), interruptores rotativos de substituição (taxa de avanço, rápido, velocidade do fuso), botões direcionais de deslocamento do eixo e teclas específicas de função atribuídas pelo fabricante da máquina-ferramenta.

Saídas (DO = 32):Lâmpadas indicadoras do painel, luzes de status operacional (fuso ligado, refrigeração ligada, retenção de avanço ativa, indicador de alarme), iluminação de feedback de modo e quaisquer outros sinais de status da máquina direcionados para indicadores visíveis na estação do operador.

O A20B-2002-0520 lê todas as 48 entradas de chave e aciona todas as 32 saídas de lâmpadas/indicadores simultaneamente, formando a interface elétrica completa entre os controles físicos do operador e a lógica ladder do PMC do CNC.

Especificações principais

A20B-2002-0520 vs A20B-2002-0521 - A distinção MPG

A variante 0521 é a versão sem interface MPG. Ambas as placas fornecem a mesma capacidade de E/S de 48 DI / 32 DO para o painel do operador. A diferença é um recurso:

A20B-2002-0520:PCB mais povoada — inclui o conector MPG e seu circuito de interface associado. A placa correta para painéis de operação onde um volante eletrônico se conecta ao CNC.

A20B-2002-0521:Menos povoada — a seção do conector MPG está ausente. Usado quando nenhum MPG está instalado no painel do operador da máquina ou quando o MPG se conecta através de uma interface separada em vez de através da placa de E/S do painel do operador.

Instalar um A20B-2002-0521 em uma máquina que usa um MPG faz com que o volante não funcione – os sinais MPG não têm interface para conexão. Sempre verifique qual variante está instalada antes de solicitar uma substituição.

Cenários de aplicação

Falha na placa do painel do operador na Série 18i:Um centro de maquinação com controlo FANUC 18i desenvolve um comportamento errático no painel do operador: alguns botões não respondem, algumas lâmpadas indicadoras não acendem conforme esperado. A placa do painel do operador A20B-2002-0520 é identificada como a fonte da falha. A substituição restaura a função completa de E/S do painel do operador.

MPG não funciona após manutenção:Após a manutenção no painel do operador, o volante eletrônico para de funcionar. A investigação confirma que o conector MPG no A20B-2002-0520 foi danificado. A substituição da placa restaura a operação do MPG.

Atualização da máquina:Um painel de operador mais antigo com E/S limitada foi atualizado com um novo design de painel que requer 48 DI e 32 DO. O A20B-2002-0520 fornece a contagem correta de E/S com suporte MPG para o painel atualizado.

Perguntas frequentes

Q1: Como o A20B-2002-0520 se conecta ao sistema CNC FANUC?

O A20B-2002-0520 liga-se ao CNC da FANUC através da ligação de E/S de alta velocidade — uma interface de comunicação série que transporta todos os dados de entrada e saída do painel do operador entre a placa e o PMC do CNC. O cabo I/O Link se conecta do conector I/O Link da placa ao canal I/O Link do CNC. A lógica ladder PMC do CNC aborda as 48 entradas e 32 saídas através dos endereços atribuídos ao link de E/S.

Q2: O A20B-2002-0520 pode ser usado com controles Série 16i-B ou 18i-B, não apenas 16i-A?

O A20B-2002-0520 está confirmado para utilização em toda a família CNC da série i da FANUC, incluindo as variantes das séries 16i e 18i. A placa se comunica através do protocolo I/O Link, que é consistente em todas as gerações de CNC da série i. Confirme o endereçamento do link de E/S nos parâmetros de configuração de E/S do CNC para garantir que as entradas e saídas da placa estejam mapeadas corretamente no PMC.

Q3: O que acontece se forem necessárias mais de 48 entradas ou 32 saídas para o painel do operador?

A capacidade de 48 DI / 32 DO de um único A20B-2002-0520 cobre a maioria das configurações padrão do painel do operador de máquinas-ferramenta. Para painéis de operação maiores que exigem mais de 48 entradas ou 32 saídas, uma segunda placa de E/S pode ser adicionada ao sistema — o link de E/S suporta múltiplas placas em uma configuração em cadeia. Cada placa adicional adiciona sua própria contagem DI/DO ao total de E/S disponível do painel do operador do sistema.

Q4: O MPG no A20B-2002-0520 suporta mais de um volante?

A interface MPG da placa de E/S do painel do operador FANUC normalmente suporta a ligação de até três unidades MPG (gerador de impulsos manual) em simultâneo, permitindo a ligação de três volantes separados a uma placa. Isto é útil para máquinas-ferramentas grandes onde os volantes são posicionados em múltiplas estações ou eixos do operador. O MPG ativo é selecionado através das configurações de modo do CNC ou pelo interruptor do painel do operador.

P5: O que deve ser feito backup antes de substituir o A20B-2002-0520?

A A20B-2002-0520 não armazena parâmetros CNC — é uma placa de interface I/O pura. Nenhum backup específico é necessário antes de substituir esta placa. Porém, como precaução geral, antes de qualquer manutenção do CNC, faça backup do conteúdo da SRAM do CNC (parâmetros, programas, dados da ferramenta) e do programa ladder do PMC. Depois de instalar a placa de substituição, verifique todas as funções do painel do operador — respostas dos botões, lâmpadas indicadoras e operação do volante — antes de retornar a máquina à produção.
