FANUC A20B-2003-0311 Encoder de Motor de Eixo — Sensor MZi Pós-Venda para Sistemas CNC FANUC Série αi

Entendendo o Que Você Está Realmente Comprando

A A20B-2003-0311 é a placa de circuito impresso do sensor que forma o coração da montagem do sensor do motor de eixo FANUC tipo MZi A860-2110-V001. Esses dois números de peça são inseparáveis na prática: o A860-2110-V001 é a unidade completa do sensor — carcaça, rotor e placa de circuito impresso — enquanto o A20B-2003-0311 é a placa de circuito específico instalada dentro dele. A maioria dos fornecedores lista ambos os números juntos porque, quando o sensor é encomendado, a montagem completa é enviada. Quer você pesquise por uma designação ou outra, estará olhando para o mesmo componente.

Este é um dispositivo de feedback de captação magnética — um sensor de 12 pinos usado para medição de velocidade e posicionamento do eixo em motores de eixo FANUC série αi. Ele substitui um sensor original falho ou danificado e restaura o controle completo do eixo em malha fechada na máquina CNC em que é instalado.

O Que o Sensor MZi Faz Dentro de uma Máquina em Funcionamento

Toda vez que um motor de eixo FANUC αi gira, este sensor está produzindo dados. Ele detecta a rotação de uma roda de alvo magnético acoplada ao eixo do motor e converte esse movimento em um fluxo de sinal digital que o amplificador do eixo lê continuamente. A partir desses sinais, o amplificador sabe duas coisas: a que velocidade o eixo está girando e exatamente onde ele está dentro de cada revolução.

Os dados de velocidade mantêm o controlador de velocidade em malha fechada funcionando — o amplificador ajusta sua saída para corresponder à RPM comandada, independentemente das mudanças na carga de corte, e o eixo mantém sua velocidade alvo sem oscilações ou quedas. Os dados de posição permitem algo mais exigente: rosca rígida e corte de roscas, onde o CNC deve sincronizar a rotação do eixo com o movimento do eixo Z para produzir um passo de rosca preciso. Para que isso funcione, o controle precisa saber a posição angular do eixo dentro de uma única revolução, não apenas uma velocidade média. O sensor MZi fornece essa resolução posicional.

Perda do sensor — por contaminação, falha da placa de circuito impresso, dano do conector ou impacto mecânico — e o CNC perde ambos. Alarmes do eixo seguem imediatamente. A máquina não executará um comando de eixo e, para quaisquer operações de roscagem, a produção para até que o sensor seja substituído.

A Montagem do Sensor: Descrição Física

O sensor A860-2110-V001 / A20B-2003-0311 é montado na parte traseira do motor de eixo FANUC αi, posicionado sob a montagem do ventilador de resfriamento. A carcaça do sensor contém:

• Uma anel de alvo magnético que é montado na extensão do eixo do motor e gira com ele

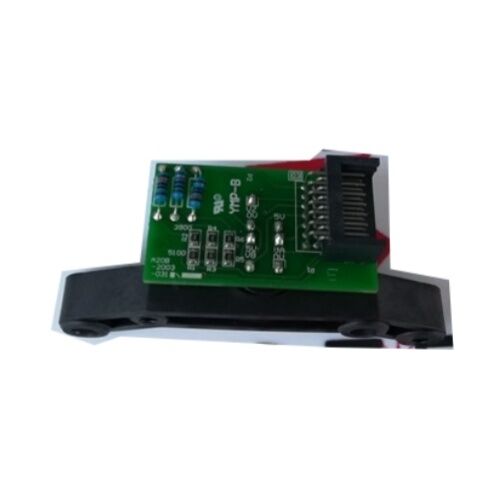

• A placa de circuito impresso A20B-2003-0311, que abriga os elementos de captação magnética e os circuitos de condicionamento de sinal
• Uma interface de conector de 12 pinos para o cabo de feedback que vai para o amplificador do eixo

A relação entre o anel de alvo e a placa de circuito impresso de detecção é um design sem contato — não há escovas, nem superfícies de desgaste entre os elementos rotativos e estacionários. O que se degrada com o tempo é tipicamente a própria placa de circuito impresso (entrada de refrigerante, fadiga por vibração nas juntas de solda, envelhecimento dos componentes) em vez de qualquer desgaste mecânico. É isso que torna o sensor substituível independentemente do motor na maioria dos cenários de falha.

Substituição Pós-Venda — O Caso Prático

As montagens de sensor FANUC originais têm preços de OEM substanciais, muitas vezes tornando um evento de parada completa da máquina mais caro do que o reparo realmente precisa ser. Unidades de substituição pós-venda e compatíveis para o A860-2110-V001 / A20B-2003-0311 são fabricadas com a mesma especificação funcional e desempenham o mesmo papel de feedback dentro do sistema de acionamento do eixo.

A palavra-chave é compatível — não idêntico em todos os componentes, mas eletricamente e mecanicamente equivalente onde importa. A interface de saída de 12 pinos, o formato do sinal aceito pelo amplificador do eixo FANUC αi e as dimensões físicas de montagem correspondem ao original. Quando instalado corretamente, o amplificador não consegue distinguir uma unidade pós-venda de qualidade de uma de fábrica.

O que importa ao selecionar um sensor pós-venda é se o fornecedor testou a unidade contra um acionamento de eixo FANUC ativo em condições operacionais reais — não apenas um teste de continuidade estático, mas um teste dinâmico em velocidades de eixo representativas. O teste estático detecta falhas mortas. O teste dinâmico detecta os problemas mais insidiosos: ruído de sinal que só aparece durante a rotação, contagem incorreta em alta RPM, níveis de saída marginais que funcionam em baixas velocidades, mas geram alarmes no amplificador na velocidade de corte total.

Uma nota sobre o A20B-2200-0751: este é um número de peça FANUC mais recente que serve como substituto atual para a montagem A20B-2003-0311 / A860-2110-V001. Tanto o original quanto seu sucessor são amplamente referenciados no mercado. Se você estiver adquirindo uma unidade pós-venda, confirme se o produto do fornecedor é compatível com ambas as designações antes de fazer o pedido.

Compatibilidade do Amplificador de Eixo

O sensor A860-2110-V001 foi projetado para uso com amplificadores de eixo FANUC série αi, incluindo a série αiSP, que é equipamento padrão em uma ampla base instalada de centros de usinagem verticais, centros de usinagem horizontais e centros de torneamento executando controles FANUC Series 0i, 16i, 18i, 30i e 31i.

O sensor se conecta ao amplificador do eixo através do terminal JY2, usando o cabo de feedback do eixo. Este cabo é um item separado — o sensor é enviado sem cabo na configuração padrão, portanto, se o cabo estiver danificado, ele deve ser adquirido e substituído independentemente. O dano do cabo vale a pena verificar antes de condenar o sensor em si; os sintomas de um cabo com falha são idênticos aos de uma placa de circuito impresso do sensor com falha do ponto de vista do CNC.

Reconhecendo Falha do Sensor

O quadro diagnóstico varia dependendo de como a falha se manifesta:

Falha total — sensor completamente não funcional. O amplificador do eixo perde todo o sinal de feedback ao ligar. O CNC exibe um alarme de feedback do eixo imediatamente, geralmente com um código de alarme referindo-se a desvio de velocidade ou desconexão do encoder. Nenhum comando de eixo será executado.

Falha intermitente — sensor degradado, mas ainda parcialmente funcional. A máquina funciona, mas exibe oscilação do eixo (surtos e recuperações de velocidade em RPM nominalmente constante), erros de rosca rígida onde as roscas saem inconsistentes em passo, ou alarmes que desaparecem ao ligar e desligar, mas retornam após a máquina aquecer. Essas falhas dependentes de temperatura e vibração apontam fortemente para uma placa de circuito impresso do sensor degradada em vez de um problema de cabo ou conector.

Ruído de sinal / contaminação. O refrigerante que entrou na carcaça do sensor pode causar problemas intermitentes de sinal que não produzem um alarme limpo — em vez disso, o amplificador do eixo relata falhas ocasionais de sobrecorrente ou desvio de velocidade que parecem não relacionadas. Se o ambiente da máquina envolver exposição pesada a refrigerante e o sensor estiver em serviço há vários anos sem inspeção, este é um modo de falha prático a ser considerado.

Antes de encomendar uma substituição, verifique o cabo de feedback e seu conector em ambas as extremidades. Um pino torto, contato corroído ou jaqueta de cabo rachada respondem por uma porcentagem significativa de falhas aparentes do sensor. Se o cabo testar limpo e os sintomas persistirem, a montagem do sensor é o próximo passo.

Pontos de Instalação Que Valem a Pena Saber

O alinhamento do anel de alvo em relação à face da placa de circuito impresso do sensor requer atenção durante a instalação. Uma folga muito grande entre o alvo e a face de detecção reduz a amplitude do sinal; muito pequena arrisca danos por contato quando o eixo do motor tem alguma folga axial. Siga a documentação de serviço do motor para a folga especificada ao instalar o sensor.

O conector de 12 pinos deve ser limpo e inspecionado no momento da substituição do sensor — não apenas conectado. Contaminação residual da unidade falha antiga, ou oxidação que se acumulou nos contatos do conector ao longo de anos de serviço, pode fazer com que o novo sensor apresente os mesmos sintomas do antigo.

Aperte o hardware de montagem do sensor de acordo com as especificações. Uma montagem solta permite que a vibração afete a folga sensor-alvo dinamicamente, produzindo o tipo de ruído intermitente que é extremamente difícil de diagnosticar uma vez que a máquina esteja de volta em serviço.

Perguntas Frequentes

P1: Qual é a relação entre A20B-2003-0311 e A860-2110-V001 — eles são a mesma peça?

Eles não são idênticos, mas descrevem a mesma montagem de sensor quando encomendados como uma unidade completa. O A860-2110-V001 é a montagem completa do sensor do motor de eixo MZi — a carcaça, o anel de alvo do rotor, a placa de circuito impresso e o conector combinados. O A20B-2003-0311 é especificamente a placa de circuito impresso montada dentro dessa montagem. Na prática, a maioria dos fornecedores envia o sensor completo (A860-2110-V001) quando qualquer um dos números de peça é encomendado, pois a placa de circuito impresso tecnicamente não é vendida separadamente como um item autônomo. Ambas as referências cruzadas aparecem em listagens para o mesmo produto porque os compradores frequentemente pesquisam usando o número que está visível na unidade falha ou na documentação de peças da máquina.

P2: O A20B-2200-0751 é um substituto direto para o A20B-2003-0311 / A860-2110-V001?

Sim. O A20B-2200-0751 é o número de peça FANUC atualizado que substitui a montagem A20B-2003-0311 / A860-2110-V001. É funcionalmente equivalente e se encaixa nos mesmos locais de montagem do motor com a mesma interface de 12 pinos. Se você estiver adquirindo um sensor OEM ou pós-venda e o fornecedor oferecer o A20B-2200-0751 como uma alternativa ao A20B-2003-0311, essa substituição é válida. Confirme com o fornecedor que a unidade foi verificada contra sistemas de amplificadores de eixo FANUC αi antes de comprar.

P3: Como sei se o sensor falhou ou se o problema está no cabo de feedback?

A abordagem mais prática é trocar ou testar o cabo primeiro, pois um cabo é muito mais barato do que um sensor e falhas de cabo causam apresentações de alarme idênticas. Desconecte o cabo de feedback na extremidade do amplificador do eixo e inspecione os pinos quanto a corrosão, empenamento ou contaminação. Com um multímetro, verifique a continuidade de cada condutor no cabo blindado de uma extremidade à outra — um circuito aberto intermitente geralmente se revela se o cabo for flexionado durante o teste. Se o cabo testar limpo e a troca por um cabo conhecido (se disponível) não resolver o alarme, a placa de circuito impresso do sensor é o próximo ponto de falha mais provável. Falhas dinâmicas que aparecem apenas em velocidade e desaparecem em repouso são mais frequentemente problemas da placa de circuito impresso do sensor do que falhas de cabo.

P4: Um sensor de substituição pós-venda funcionará corretamente com um controle FANUC série 0i ou 30i?

O sensor interage com o amplificador do eixo — não diretamente com o controle CNC. Desde que o amplificador seja um amplificador de eixo série αi (αiSP series) e o sensor forneça o formato de sinal tipo MZi correto na saída de 12 pinos, a série CNC upstream não faz diferença. Os controles FANUC 0i, 16i, 18i, 30i e 31i se comunicam com o amplificador αiSP através de uma interface serial; o amplificador, por sua vez, processa o feedback bruto do sensor internamente. Um sensor pós-venda de qualidade que produz o sinal correto funcionará de forma transparente em todas essas gerações de controle.

P5: Quais precauções de manuseio são necessárias ao armazenar ou enviar o sensor antes da instalação?

A placa de circuito impresso do sensor contém componentes sensíveis à estática e deve ser armazenada em embalagem protetora contra ESD. O anel de alvo do rotor, embora mecanicamente robusto, pode ser afetado por campos magnéticos externos fortes — evite armazenar o sensor perto de ímãs permanentes, transformadores ou outros componentes magnetizados, pois a exposição ao campo pode afetar as propriedades do alvo magnético. Mantenha a montagem em sua embalagem original em um ambiente seco e com temperatura estável; os pinos do conector são suscetíveis à corrosão em condições de umidade. Se o sensor estiver sendo devolvido como uma unidade defeituosa para avaliação de reparo, certifique-se de que o conector esteja protegido com uma tampa contra poeira ou capa de conector enrolada durante o trânsito, pois danos aos pinos durante o envio são uma causa comum de sensores chegarem às instalações de reparo em pior estado do que quando saíram da máquina.
