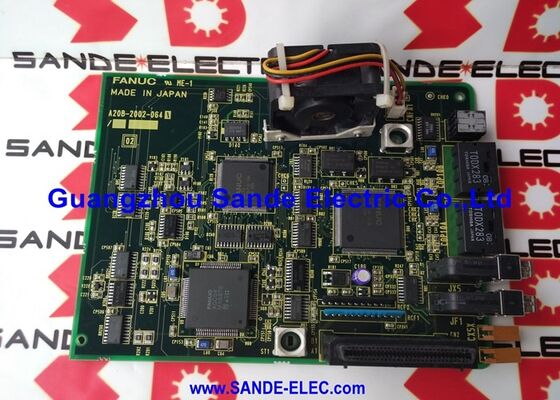

1 PC Fanuc Usado A20B-2100-0390 placa de PCB em boas condições A20B21000390 A2OB-21OO-O39O

A20B-2100-0390 | PCB do módulo de E/S básico FANUC FSSB — A02B-0236-C211 / IOU1 / FANUC i CNC / Power Mate i / αi PS HV

A02B-0236-C211 — O Módulo de E/S FSSB (IOU1)

A A20B-2100-0390 é a placa de circuito impresso dentro do Módulo de entrada/saída FANUC A02B-0236-C211 FSSB. Este módulo — designado IOU1 (Unidade de E/S 1) — fornece conectividade de E/S distribuída para controles CNC da série i da FANUC e controladores Power Mate i.

Na arquitetura CNC da série i da FANUC, os módulos de E/S ligados por FSSB ampliam a capacidade de E/S da máquina CNC, colocando nós de E/S perto dos dispositivos reais da máquina — sensores, solenóides, interruptores de limite e botões do painel. O IOU1 se comunica com o CNC através do FSSB (Servo Serial Bus de Fibra Óptica) em vez de através da tradicional fiação de E/S paralela, usando transferência de dados seriais de alta velocidade através de fibra óptica.

Especificações principais

Entrada de 24 Vcc — Nota de diagnóstico do FUSÍVEL 1

A entrada de alimentação de 24 Vcc do módulo de E/S FSSB A02B-0236-C211 é protegida pelo FUSE 1 na PCB A20B-2100-0390. Um indicador prático de diagnóstico:

Verificação de status do LED1:O módulo possui um LED1 que acende quando a alimentação de 24 V está íntegra. Se o LED1 não acender após a inicialização, a primeira etapa do diagnóstico é verificar a continuidade do FUSÍVEL 1 usando um multímetro. Um fusível queimado é substituído após identificar e resolver sua causa — um curto-circuito a jusante ou condição de sobrecarga na fiação de E/S conectada do módulo.

Esta proteção de fusível integrada é um recurso de segurança padrão - evitando danos à PCB A20B-2100-0390 devido a eventos de sobrecorrente na fiação de E/S de 24 V da máquina.

Cenários de aplicação

Falha no módulo de E/S FSSB — LED1 apagado:Um centro de maquinação CNC da série i da FANUC perde a comunicação com um nó de E/S FSSB. O LED1 do módulo está escuro. O FUSÍVEL 1 em A20B-2100-0390 está queimado. Depois de corrigir a falha na fiação de 24 V, o fusível é substituído e a comunicação de E/S é restaurada.

Substituição da placa de controle da fonte de alimentação αi PS HV:Um módulo de fonte de alimentação FANUC αi PS HV (série A06B-6150) desenvolve falhas no nível de controle. A PCB de controle A20B-2100-0390 é identificada. A substituição restaura a operação do módulo de fonte de alimentação.

Perguntas frequentes

Q1: O que é FSSB e como o módulo IOU1 o utiliza?

FSSB (Fibre-optic Servo Serial Bus) é o barramento serial de alta velocidade da FANUC para conectar o CNC a unidades servo e módulos de E/S. O módulo IOU1 A02B-0236-C211 com A20B-2100-0390 se conecta ao CNC por meio de cabos de fibra óptica FSSB — recebendo comandos de E/S do CNC e retornando dados de status de E/S pelo mesmo link serial. Isso substitui a tradicional fiação de E/S paralela por um único par de fibras, permitindo nós de E/S distribuídos em qualquer lugar ao longo da cadeia FSSB.

Q2: Quais sistemas CNC são compatíveis com o módulo IOU1 A02B-0236-C211 (com A20B-2100-0390)?

O módulo IOU1 está confirmado para FANUC i CNC Controls e Power Mate i (Modelos D e H). A série Power Mate i é o controlador CNC compacto da FANUC integrado com sistemas de servoacionamento — normalmente utilizado em equipamentos automatizados de eixo único ou de eixo limitado. A série FANUC i refere-se à plataforma CNC de geração i (séries 0i, 16i, 18i, 21i) que utiliza FSSB para servo e comunicação de E/S.

P3: Por que a mesma PCB A20B-2100-0390 é encontrada no módulo de E/S FSSB e na fonte de alimentação αi PS HV?

A filosofia de design modular da FANUC reutiliza designs de PCB verificados em diferentes plataformas de hardware onde as funções eletrónicas subjacentes — processamento de sinais, execução de microcontroladores, interfaces de comunicação — partilham pontos em comum suficientes. O design da PCB A20B-2100-0390 satisfaz os requisitos de controle e comunicação do módulo de E/S FSSB e do invólucro da fonte de alimentação αi PS HV, com a aplicação específica determinada pelo software da PCB e pela configuração do conector externo dentro de cada módulo.

Q4: Após substituir A20B-2100-0390 no módulo IOU1, a configuração de E/S do CNC precisa ser alterada?

Não. As atribuições de endereço de E/S e a configuração do módulo de E/S FSSB são armazenadas na memória de parâmetros do CNC — e não na PCB do módulo. Após instalar o A20B-2100-0390 substituto e verificar a fonte de alimentação de 24 V e as conexões de fibra FSSE, o CNC deve restabelecer a comunicação com o módulo usando a configuração de E/S existente. Verifique se todos os pontos de E/S funcionam corretamente através da tela de diagnóstico do PMC antes de retornar à produção.

Q5: Quais precauções de segurança se aplicam ao acessar A20B-2100-0390 dentro do módulo?

Manuseie com uma pulseira antiestática aterrada em uma superfície protegida contra descargas eletrostáticas. Para o módulo IOU1: desligue a alimentação de controle de 24V da máquina antes de acessar o módulo. Para aplicações de fonte de alimentação αi PS HV: desligue e bloqueie a alimentação da rede elétrica e, em seguida, verifique se o barramento CC está totalmente descarregado antes de acessar os componentes internos — a fonte de alimentação HV opera com altas tensões do barramento CC que persistem após a remoção da rede elétrica.
