A placa FANUC usada A20B-2100-0801 testada A20B21000801 A2OB-21OO-O8O1

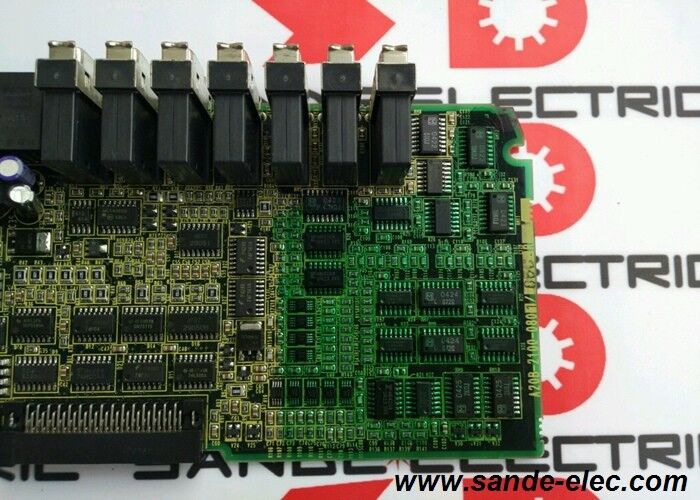

FANUC A20B-2100-0801

Inteligência de accionamento do fuso na série A20B-2100

O A20B-2100-0801 é o PCB de controle dentro dos módulos de amplificador de fuso da série SPM da FANUC.A placa da série A20B-2100 é a camada de inteligência ele lida com a velocidade do fuso e torque circuito de controle, gerencia os sinais de gate PWM para os transistores de potência, processa o feedback do codificador do fuso e gerencia a detecção de alarme e os relatórios para o sistema de acionamento do fuso.

O SPM (Spindle Motor Module) é o amplificador que impulsiona o motor do eixo responsável pela velocidade de corte.toda a secção do fuso fica inoperanteO CNC gera alarmes de fuso e a máquina não pode realizar operações de corte, mesmo que o estágio de potência do fuso e o motor estejam fisicamente intactos.Substituição da placa de controle, mantendo o estágio de potência funcional é o caminho de manutenção a nível do componente que evita a substituição de todo o módulo SPM.

Principais especificações

Serviço a nível do Conselho What This Enables

O módulo SPM contém duas camadas de placa separáveis: o PCB de controlo (A20B-2100-0801) e a placa de fiação/potência que se liga aos transistores de potência do motor do fuso.Estas duas placas falham através de mecanismos diferentes e podem ser mantidos independentemente.

Alarmes do quadro de comando falhas de comunicação, falhas de inicialização, códigos de alarme do fuso que indiquem que o software de acionamento ou o processamento de feedback falhou indicar o A20B-2100-0801.Alarmes da placa de alimentação , perda de fase, falha do autocarro

Identificar qual a placa com falha antes de encomendar evita a substituição desnecessária de um componente saudável.Uma falha na placa de controlo apresenta-se como códigos de alarme do fuso no arranque ou comportamento anormal do fuso que não pode ser resolvido por inspecção do motor ou do cabo.

Perguntas frequentes

P1: O que é o A20B-2100-0801 e qual é o seu papel no sistema de fuso?

É o PCB de controlo dentro do amplificador de fuso da série SPM da FANUC, que controla a velocidade e o binário do fuso, processa o feedback do codificador, gera comandos PWM para os transistores de potência,e gerencia alarmes de fusoQuando esta placa falha, o módulo SPM não pode controlar o fuso mesmo que o estágio de energia e o motor estejam saudáveis.

Q2: Como é distinguida uma falha de PCB de controle de uma falha de estágio de energia do eixo?

As falhas da placa de controle geralmente produzem códigos de alarme do fuso que persistem após a confirmação da condição de enrolamento do motor e da integridade do cabo do codificador.Alarmes IPM de transistoresSe o alarme do fuso aparecer com o motor desconectado, a falha está na placa de controlo e não no motor ou no cabo.

P3: A substituição do A20B-2100-0801 requer a reentrada dos parâmetros do fuso?

Os parâmetros do motor do fuso são armazenados na SRAM do controlador CNC, não no PCB de controle do amplificador do fuso.Verificar se os parâmetros do tipo de motor do fuso estão corretamente definidos no CNC após a instalação e confirmar o funcionamento normal do fuso a velocidade reduzida antes de voltar à produção.

P4: O que deve ser verificado num A20B-2100-0801 usado antes da instalação?

Verifique a placa para ver se há danos nos componentes, áreas queimadas ou condensadores inchados; verifique todos os pinos de conectores para corrosão ou danos físicos. Confirm the supplier has functionally tested the board in a live SPM module with a spindle motor under load — bench power-on testing without a motor load does not verify the control loop performance under operational conditions.

Q5: De onde vem o A20B-2100-0801 após a descontinuação?

Através do mercado de reposição da FANUC SPM Os módulos SPM servem diferentes classes de potência do eixo; as variantes adjacentes A20B-2100 servem diferentes configurações de SPM e não são intercambiáveis.
