Placa de circuito CNC
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A20B-3300-0293 |

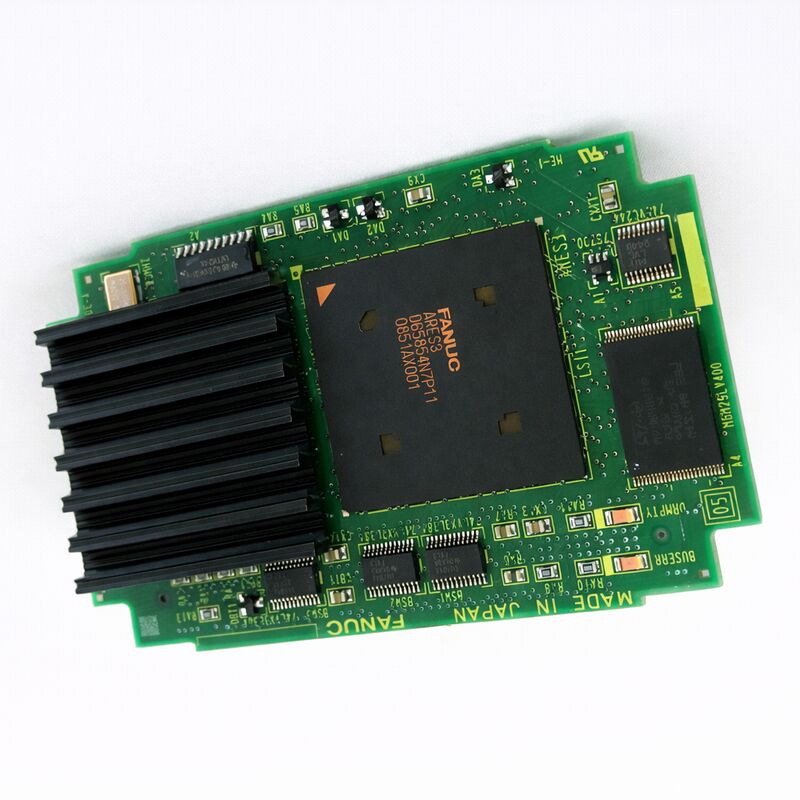

O FANUC A20B-3300-0293 é um módulo de processador 486 — a placa plug-in "cérebro" para os controladores CNC série i da FANUC. Localizado dentro do chassi do controlador CNC na placa principal da CPU, este módulo compacto determina a velocidade com que o CNC pode processar blocos de programa, a rapidez com que os cálculos de interpolação são concluídos e a suavidade com que o sistema gerencia a coordenação simultânea de múltiplos eixos.
A arquitetura do processador 486DX, embora agora histórica pelos padrões de computação de consumo, representou uma plataforma capaz e bem comprovada para aplicações de controle industrial em tempo real durante a geração de CNC série i — e as máquinas que executam esses controladores continuam a produzir peças de precisão diariamente em todo o mundo.
A família de módulos A20B-3300 abrange os módulos de processador e memória série i da FANUC, com diferentes números de peça fornecendo diferentes gerações de processador e capacidades de memória para suportar várias configurações de CNC.
O A20B-3300-0293 é uma das variantes 486 com 16MB de DRAM dentro desta família — uma configuração que foi amplamente implantada nos controladores CNC Série 15i, 16i, 18i e 21i em ambas as gerações de hardware A (série i de primeira geração) e B (modelo B).
As máquinas equipadas com controladores CNC série i foram construídas no final dos anos 1990 e ao longo dos anos 2000 por praticamente todos os principais fabricantes de máquinas-ferramenta — Mori Seiki, Mazak, Okuma, Makino, Doosan e centenas de outros.
A base instalada total é enorme, e muitas dessas máquinas continuam em serviço de produção, criando uma demanda contínua por módulos de CPU série A20B-3300 à medida que a eletrônica envelhece.
| Parâmetro | Valor |
|---|---|
| Processador | Arquitetura Intel 486DX |
| DRAM On-Board | 16 MB |
| Séries de CNC Compatíveis | FANUC 15i, 16i, 18i, 21i |
| Instalação | Módulo plug-in na placa principal/sub-CPU |
| Série | A20B-3300 |
| Status | Disponível — recondicionado, testado |
| Origem | Japão |
A arquitetura do processador Intel 486DX no A20B-3300-0293 pode parecer anacrônica em 2025, mas continua sendo o processador correto e insubstituível para sua aplicação.
O software CNC série i da FANUC foi desenvolvido especificamente para esta arquitetura de processador — o software do sistema, os algoritmos de interpolação, os protocolos de comunicação servo (incluindo FSSB) e o motor de execução PMC rodam neste hardware e não foram projetados nem portados para nenhuma outra arquitetura de processador.
Não há caminho de atualização para um processador moderno mais rápido — o A20B-3300-0293 (ou uma variante diretamente compatível) é o que o controlador precisa.
A arquitetura do 486DX forneceu recursos que eram importantes para aplicações CNC de sua época: uma unidade de ponto flutuante (FPU) integrada no chip, permitindo cálculos de interpolação trigonométrica sem a sobrecarga de um coprocessador matemático externo; desempenho inteiro suficiente para executar a varredura da lógica ladder PMC nas taxas necessárias para controle responsivo da máquina; e características do barramento de memória compatíveis com os padrões de acesso a dados em tempo real da operação CNC.
A DRAM de 16MB no módulo é a memória de trabalho para toda a computação ativa do CNC.
A execução do programa, a recuperação de parâmetros, o buffer de comandos de movimento e as tabelas de dados PMC utilizam essa memória.
À medida que a FANUC expandiu o conjunto de recursos da série i através de versões sucessivas de software, os requisitos de memória cresceram — a configuração de 16MB suporta o conjunto completo de recursos da série i dentro de sua geração, enquanto configurações anteriores com menos DRAM limitavam quais opções poderiam estar ativas simultaneamente.
Uma fonte comum de confusão ao manter controladores CNC série i é a distinção dentro da família A20B-3300 entre módulos de CPU (que contêm um processador) e módulos apenas de memória (que contêm apenas DRAM ou SRAM). O A20B-3300-0293 é um módulo de CPU — ele contém tanto o processador 486DX quanto 16MB de DRAM na mesma placa física.
Isso o distingue de placas como a A20B-3300-0310 (que é um módulo apenas de DRAM que é instalado ao lado de uma placa de CPU em uma placa sub-CPU).
Ao diagnosticar uma falha de inicialização em um controlador série i, saber se o controlador usa um módulo de CPU (como o -0293) ou uma configuração de módulo de CPU e memória separada determina qual placa focar primeiro.
Um controlador que falha ao inicializar e exibe um alarme de inicialização precoce antes da inicialização do display provavelmente tem uma falha no módulo de CPU. Um controlador que inicializa parcialmente, mas exibe alarmes relacionados à memória, pode ter uma falha no módulo de memória em vez de uma falha no módulo de CPU.
Os controladores FANUC série i passam por uma sequência de inicialização definida ao ligar. Os LEDs de diagnóstico na placa principal da CPU exibem uma sequência de códigos à medida que o sistema avança em autoteste e inicialização. Compreender essa sequência ajuda a isolar falhas no módulo de CPU:
Quando a energia é aplicada, os primeiros códigos produzidos são controlados pela ROM de boot na placa principal — este código é executado antes que o processador do módulo de CPU esteja totalmente operacional, verificando o hardware básico.
Se a sequência de LEDs parar em um código inicial que normalmente prosseguiria à medida que o módulo de CPU inicia sua inicialização, o módulo de CPU é suspeito.
Uma vez que o processador 486 do módulo de CPU começa a executar, os códigos avançam mais rapidamente através do autoteste do sistema.
Se a sequência parar em um código no meio dessa progressão, o código específico identifica qual subsistema falhou — o manual de manutenção FANUC série i documenta o significado de cada código.
Se a placa de display inicializar, mas exibir apenas uma tela escura ou um alarme do sistema no display, o módulo de CPU pelo menos iniciou e atingiu um ponto onde pode emitir dados de display — o que paradoxalmente sugere uma fonte de falha diferente se o próprio módulo de CPU era o suspeito.
Q1: O controlador série i exibe "sequência de LED para em um estágio inicial" ao ligar e nunca atinge o display de operação normal. Como o módulo de CPU pode ser confirmado como a causa?
Verifique o código do LED em relação ao manual de manutenção FANUC série i para o modelo de CNC específico. Se o código indicar especificamente uma falha de inicialização da CPU, o A20B-3300-0293 é suspeito.
Como teste prático: se um módulo de CPU conhecido e bom de uma máquina idêntica em funcionamento for instalado temporariamente e a sequência progredir normalmente, o módulo original é confirmado como defeituoso. Verifique também os conectores de borda do módulo e o soquete na placa principal quanto a contaminação ou danos físicos antes de concluir que o próprio módulo falhou.
Q2: O A20B-3300-0293 é compatível com as gerações de hardware Série 16i-A e 16i-B?
A família de módulos de CPU A20B-3300 abrange múltiplas gerações de hardware série i. Se o -0293 é compatível com 16i-A e 16i-B depende da placa-mãe específica e da versão do software do sistema. Dentro da família, diferentes sufixos de número de peça (como -0290, -0291, -0293, -0295) podem estar associados a diferentes gerações de hardware ou padrões de conectores de placa-mãe.
Verifique a compatibilidade com a lista de hardware da máquina específica antes de fazer o pedido.
A documentação elétrica da máquina deve listar o número exato da peça do módulo de CPU instalado na fábrica.
Q3: Após substituir o A20B-3300-0293, o CNC inicializa, mas exibe processamento de blocos mais lento do que antes. O módulo de CPU pode estar defeituoso?
Se o CNC inicializar e operar, mas o processamento de blocos parecer lento, o módulo de CPU está operando, mas pode ter um problema com seu clock do processador ou cache. Mais comumente, a lentidão aparente após a substituição do módulo de CPU é causada pela instalação de uma variante de módulo de CPU diferente que opera em uma velocidade de clock mais baixa ou tem menos DRAM — confirme se o número da peça do módulo de substituição corresponde exatamente ao original.
Considere também que o que aparece como "processamento mais lento" após a substituição da placa pode, na verdade, ser o sistema realizando operações de verificação de dados ou recalibração durante seus primeiros ciclos de operação.
Q4: A DRAM de 16MB no A20B-3300-0293 pode ser expandida ou atualizada adicionando um módulo de memória separado?
A DRAM no A20B-3300-0293 é integrada no próprio módulo de CPU e não pode ser expandida independentemente.
Se o sistema precisar de mais memória de trabalho, a opção é instalar um módulo de CPU de maior capacidade (com 32MB ou mais de DRAM, se disponível para a plataforma CNC específica) ou instalar um módulo de DRAM adicional na placa sub-CPU ao lado do módulo de CPU, seguindo as regras de configuração específicas publicadas no manual de conexão de hardware da FANUC para a série CNC.
Q5: Como o A20B-3300-0293 deve ser armazenado quando mantido como peça de reposição?
Armazene na embalagem antiestática original ou em um saco antiestático equivalente com proteção ESD. Mantenha longe de umidade, temperaturas extremas e luz solar direta.
O módulo contém ICs de processador CMOS e DRAM que são sensíveis à descarga eletrostática — mesmo um breve armazenamento em superfícies não antiestáticas acumula carga que pode causar danos latentes. Condições ideais de armazenamento: saco antiestático selado, ambiente seco a 10–25°C, longe de fontes de campo magnético (motores, transformadores) e não empilhado com outras PCBs nuas sem separação de espuma entre as placas.
