FANUC A20B-8100-0462

Número da parte:A20B-8100-0462

Fabricante:FANUC Corporation (Japão)

Tipo de produto:PCB da CPU principal (placa principal montada em LCD)

Sistema compatível:FANUC Série 210i-A CNC

Status:Descontinuado pelo fabricante

Resumo

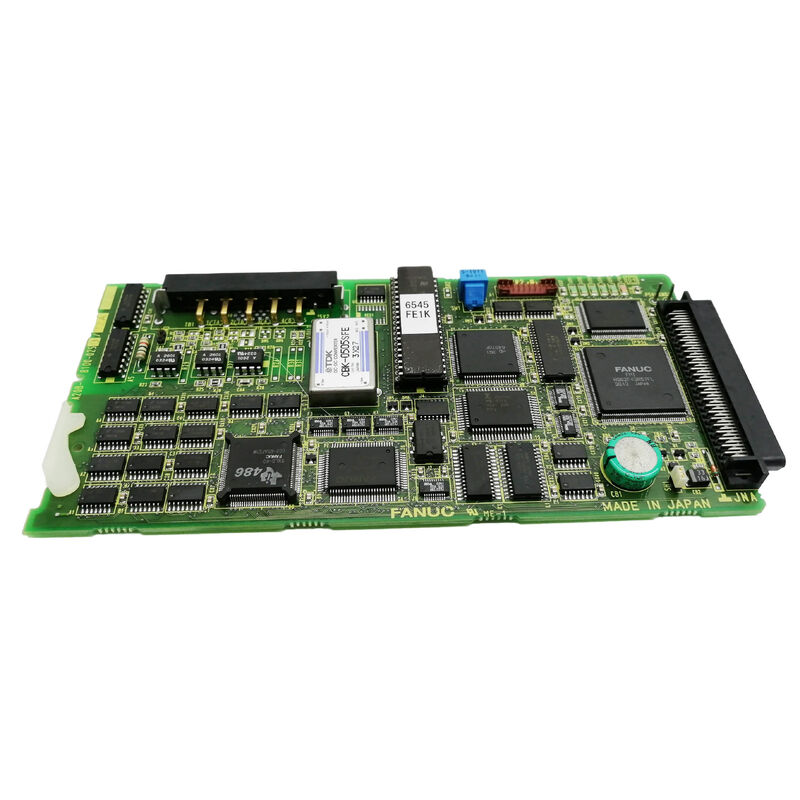

A A20B-8100-0462 é a placa de CPU principal montada em LCD para sistemas CNC FANUC série 210i-A. Na série A20B-8100, a placa de CPU principal é o núcleo computacional do controlador.

Abriga o processador central, gerencia a comunicação entre todos os subsistemas, and integrates the interface to the LCD panel directly on the board — an integrated design that reduces cabling complexity and puts the CNC's processing power and display interface on a single assembly.

O 210i-A da FANUC pertence ao extremo de alto desempenho da família CNC da série i. Relacionado com a linha 160i/180i, a designação 210i abrange controladores projetados para aplicações multi-eixo exigentes.

A arquitetura CNC aberta nessas plataformas integra o processamento de PC padrão com a capacidade de controle de movimento da FANUC, permitindo interfaces de operador complexas, conectividade de rede,e funções de gerenciamento de dados expandidas, juntamente com controle preciso do eixo e do fuso.

O A20B-8100-0462 é descontinuado.

As máquinas que executam controles da série 210i-A que necessitam desta placa devem obtê-la a partir de excedentes ou inventário renovado.

Essas máquinas ainda estão funcionando em ambientes de produção globalmente. A demanda por esta placa é impulsionada pelo equipamento operacional, não pelo interesse histórico.

Principais especificações

Arquitetura montada em LCD

A A20B-8100-0462 não é uma placa montada em rack no sentido tradicional de CNC.

Isso coloca a CPU principal do CNC diretamente atrás da tela de exibição.

O hardware de processamento e a interface do operador são uma unidade integrada.

Esta arquitetura foi uma direção de design que a FANUC prosseguiu em toda a geração da série i.A integração da CPU principal com o conjunto LCD torna o controlador mais compacto e simplifica a instalação em armários de máquinas-ferramentas.

Significa também que a substituição da placa principal da CPU requer trabalhar dentro da unidade LCD em vez de em um gabinete eletrônico separado.

Quando o A20B-8100-0462 falhar, o conjunto LCD/MDI deixa de funcionar como uma unidade completa.

O ecrã pode ficar escuro, o CNC pode não iniciar, ou funções específicas podem ficar indisponíveis dependendo da natureza da falha.

Plataforma da série 210i-A

A 210i-A é uma plataforma CNC capaz construída para configurações de alto número de eixos e alta opção.

Os recursos CNC abertos nesta geração permitem que o software baseado no Windows seja executado ao lado do núcleo de controle de movimento da FANUC ¢ HMI do operador, sistemas DNC,e aplicações de construção de máquinas personalizadas compartilham o mesmo hardware que o núcleo CNC.

A placa principal da CPU carrega essa carga de processamento de ambiente duplo.

Ele deve lidar com tarefas CNC em tempo real ̇ servo-loops de posição, interpolação, execução PMC ̇ sem compromissos, ao mesmo tempo em que suporta as funções do lado do PC.

O A20B-8100-0462 foi projetado para este ambiente.

Substituir esta placa requer restaurar o ambiente do software CNC.

O conteúdo do módulo FROM, os parâmetros CNC e a configuração do software do lado do PC exigem atenção após a instalação.O módulo FROM que se conecta à placa principal é um componente separado Verificar se o seu conteúdo é atual e compatível antes de ligar após uma substituição da placa.

Fonte e Condição

Como esta placa foi descontinuada, o fornecimento disponível é finito e diminui com o tempo.merecem prioridade em relação às unidades de condição desconhecida oferecidas sem qualquer informação de serviço.

A série A20B-8100 foi usada em várias gerações FANUC CNC com diferentes números de sufixos para diferentes modelos.

Não substitua uma placa de um modelo diferente – mesmo que pareça idêntica – sem confirmar a compatibilidade.

O 210i-A tem requisitos de hardware específicos que não são necessariamente atendidos por placas das famílias 160i-A ou 180i-A, apesar da relação próxima das famílias.

Perguntas frequentes

P1: O CNC 210i-A não arranca. O LCD está completamente escuro. É provável que o A20B-8100-0462 seja o culpado?

Um LCD completamente escuro no power-up pode indicar uma placa principal da CPU falhada, uma luz de fundo ou um inversor LCD falhado ou uma falha na fonte de alimentação a montante da placa.

Verifique primeiro o LED do painel de comando.

Se a energia está a chegar ao painel, mas o LCD permanece escuro e o CNC não arranca, a placa principal da CPU torna-se o principal suspeito.

Um quadro que tenha marcas visíveis de queimaduras ou danos nos componentes confirma o diagnóstico.

P2: Após a substituição do A20B-8100-0462, qual é a sequência de inicialização correta?

Iniciar o controlador na tela de inicialização (segure as teclas apropriadas durante o power-up) Verifique se o módulo FROM está corretamente instalado e legível.Carregar ou confirmar o software do sistemaSaia do BOOT e restaure os parâmetros e programas do CNC.

Se as funções Open CNC PC estiverem configuradas, verifique essas configurações separadamente.

P3: O módulo FROM parece estar intacto.

O módulo FROM é um componente físico separado que se liga à placa principal e mantém o seu conteúdo independentemente da condição da placa principal da CPU.

Se o módulo FROM estiver intacto e o seu conteúdo não estiver corrompido, o software que contém será carregado normalmente após a substituição da placa.

Verifique o assento do módulo FROM cuidadosamente após a instalação da nova placa principal ∙ o mau contato causa erros de leitura que podem parecer corrupção.

P4: A placa A20B-8100-0462 é a mesma usada nos sistemas FANUC 160i-A ou 180i-A?

Não. O 210i-A usa uma placa de CPU principal específica. Os modelos da série i relacionados compartilham a mesma família de placas A20B-8100, mas usam números de sufixos diferentes.

O 160i-A, 180i-A e 210i-A têm requisitos de hardware distintos, apesar de suas semelhanças arquitetônicas.

P5: O A20B-8100-0462 pode ser reparado em vez de substituído?

As falhas comuns incluem condensadores eletrolíticos falhados (particularmente comuns em placas que estão em serviço há muitos anos), circuitos danificados da bateria,e memória de firmware corrompida.

As placas com danos físicos causados por ondas de energia ou eventos de arco podem não ser candidatos viáveis ao reparo.

Um centro de reparação qualificado com experiência na série i do FANUC pode avaliar a capacidade de reparação após a inspecção.
