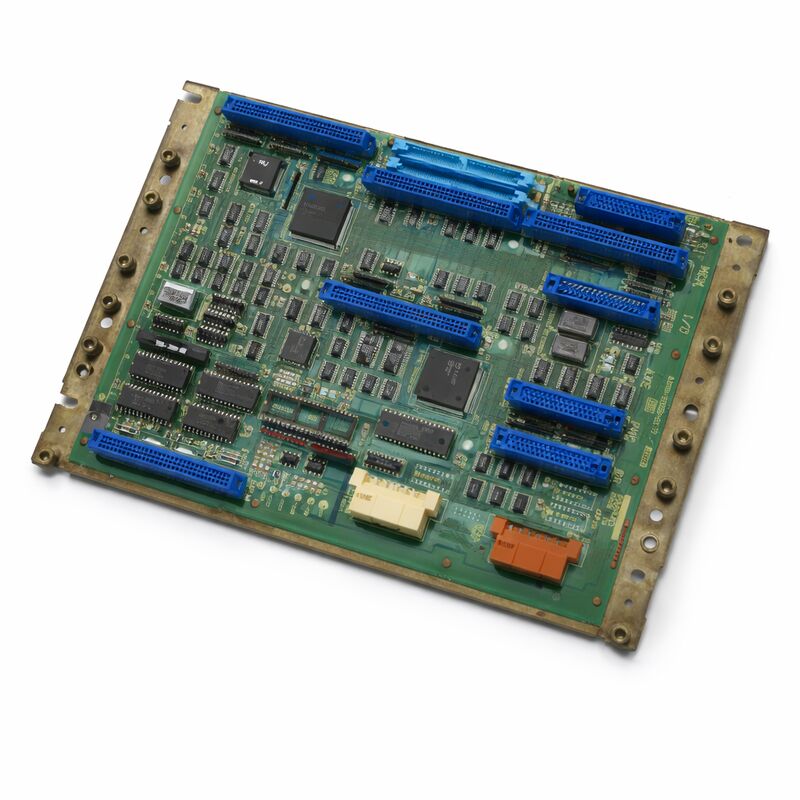

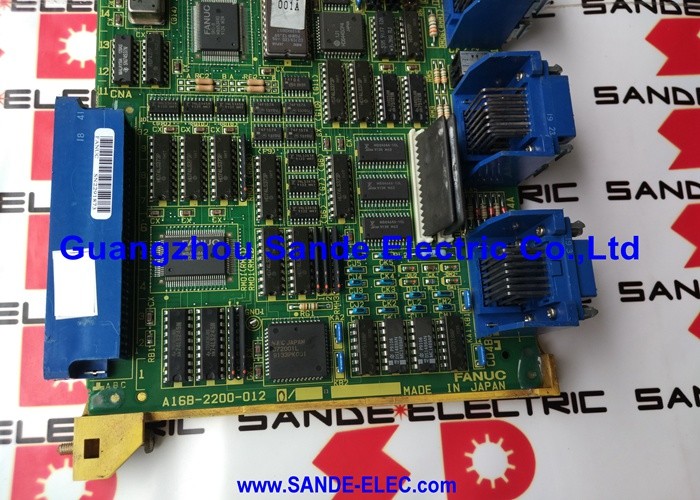

Fanuc A02B-0098-B541 Quadro de controlo mestre A02B0098B541 AO2B-OO98-B541

FANUC A02B-0098-B541 | Unidade de Controle CNC Série 0-C — Origem Japão, Descontinuado

Número da Peça: A02B-0098-B541

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Unidade de Controle CNC (Placa de Base / Montagem da Unidade Básica)

Série: FANUC Série 0-C

Status: Descontinuado pelo Fabricante

Visão Geral

O A02B-0098-B541 é uma unidade de controle da geração CNC Série 0-C da FANUC — uma montagem completa em nível de chassi que forma a base estrutural e elétrica de um sistema de controle Série 0-C.

Na arquitetura CNC modular da FANUC, a família A02B-0098 fornece a placa de base e a estrutura de montagem na qual a placa de circuito impresso principal (master PCB) e todas as placas periféricas são montadas.

O sufixo -B541 identifica a variante específica dentro desta família.

O prefixo A02B no sistema de numeração da FANUC designa sistemas de controle CNC completos e suas montagens associadas — em contraste com PCBs individuais (A16B, A20B) ou motores e drives. A série A02B-0098 abrange a família de controle Série 0-C, que inclui 0-MC, 0-TC, 0-MF, 0-TTC e sub-séries relacionadas.

Estes foram controladores CNC amplamente implantados em centros de usinagem, tornos e centros de torneamento produzidos no final dos anos 1980 e durante os anos 1990.

Este produto está descontinuado. A FANUC não o fabrica mais.

As máquinas que ele suporta ainda estão em produção em oficinas ao redor do mundo — a demanda por esta unidade vem da manutenção dessas máquinas, não de novas instalações.

Especificações Principais

Arquitetura da Série 0-C

A Série 0-C foi a oferta CNC de gama média da FANUC por vários anos de produção pesada de máquinas-ferramenta. Ela equilibrou capacidade e custo para aplicações de dois a quatro eixos. Centros de usinagem e centros de torneamento que utilizam controles da Série 0-C foram produzidos em grande número, e uma porção significativa dessa base instalada continua em produção hoje.

O sistema de controle é modular. O A02B-0098-B541 fornece o chassi — a placa de base e a estrutura do gabinete que mantém tudo unido.

A placa de circuito impresso principal (master PCB) é montada neste chassi e carrega o processador central do CNC, a interface servo e a lógica de controle principal. Na placa de circuito impresso principal, placas periféricas adicionais adicionam memória, E/S (Entrada/Saída), controle do fuso e capacidades de expansão de eixo.

Este design modular era prático tanto para fabricação quanto para manutenção.

O mesmo chassi de placa de base acomoda diferentes configurações de PCB para diferentes tipos de máquinas. O sufixo B541 identifica a variante específica do chassi — diferentes variantes acomodam diferentes layouts de PCB, configurações de conectores ou requisitos de aplicação.

Unidade de Controle vs. PCBs Individuais

A distinção entre a unidade de controle A02B-0098-B541 e as PCBs individuais A16B ou A20B é importante para o fornecimento.

A unidade A02B é a montagem do chassi e estrutural — pode ou não incluir PCBs dependendo de como é fornecida. Ao adquirir uma unidade de controle completa, verifique quais PCBs estão incluídas. Ao adquirir placas individuais, um número de peça A16B ou A20B separado é necessário.

Muitas situações de manutenção exigem a substituição de placas individuais em vez da substituição completa da unidade.

Uma placa principal, placa de memória ou placa de E/S com defeito pode ser substituída individualmente sem alterar o chassi A02B.

A unidade completa A02B-0098-B541 é relevante quando o próprio chassi está mecanicamente danificado, quando um sistema sobressalente completo é necessário, ou quando a montagem completa é o caminho mais econômico para um determinado projeto de restauração.

Suporte a uma Plataforma Antiga

As máquinas Série 0-C permanecem produtivas em muitas oficinas. Os componentes mecânicos — fusos, fusos de esferas, guias — frequentemente têm vida útil restante bem além do que o sistema de controle eletrônico foi projetado para suportar.

Manter o controle funcionando é o caminho para extrair esse valor mecânico restante.

A FANUC descontinuou este produto, pois a geração Série 0-C foi substituída. Não há produção atual.

O suprimento disponível é finito e é consumido toda vez que uma unidade é utilizada em um reparo.

O fornecimento antecipado — antes que uma falha force uma busca emergencial — oferece mais opções ao custo mais razoável.

FAQ

P1: A máquina Série 0-C liga, mas o CNC exibe um alarme de sistema imediatamente. O chassi A02B-0098-B541 provavelmente está com defeito?

O chassi em si é em grande parte um componente estrutural passivo — ele fornece as conexões da placa de base e a estrutura de montagem, mas não contém circuitos ativos da mesma forma que a placa principal.

Um alarme de sistema na inicialização é mais comumente uma falha no nível da PCB do que uma falha no chassi.

O chassi deve ser suspeito quando há problemas de danos físicos — conectores da placa de base danificados, pontos de montagem da PCB rachados, ou evidência de contaminação ou corrosão que afetou as conexões da placa de base.

P2: Os parâmetros foram perdidos após uma interrupção de energia. A máquina não retoma a operação normal. Qual é a causa provável e o caminho a seguir?

Os parâmetros nos controles Série 0-C são mantidos em SRAM com backup de bateria na PCB de memória.

Uma interrupção de energia que ocorre com uma bateria de backup baixa ou morta pode causar perda de dados da SRAM.

A bateria é tipicamente uma célula de lítio de 3V na placa de memória. Substitua a bateria, restaure os parâmetros a partir do backup e recarregue a escada PMC, se necessário.

Se não houver backup, os parâmetros devem ser inseridos manualmente a partir da documentação de configuração da máquina.

P3: O A02B-0098-B541 é compatível com todas as variantes de PCB da Série 0-C?

A compatibilidade depende da geração e revisão específica da PCB. A família A02B-0098 abrange múltiplas variantes de chassi, e o sufixo -B541 identifica uma específica. Nem todas as PCBs da Série 0-C se encaixam em todas as variantes de chassi.

Ao adquirir PCBs para instalar neste chassi, verifique a compatibilidade com a documentação elétrica original da máquina ou consulte um especialista familiarizado com hardware da Série 0-C.

P4: A documentação do fabricante da máquina mostra um sufixo B diferente para o mesmo modelo de máquina. Eles são intercambiáveis?

Diferentes sufixos B na família A02B-0098 indicam diferentes variantes de chassi que podem ter diferentes configurações internas, layouts de conectores ou acomodação de PCB. A intercambialidade não é garantida entre diferentes sufixos B.

Confirme a compatibilidade com um técnico treinado pela FANUC ou um especialista em hardware da Série 0-C antes de substituir.

P5: Onde uma unidade A02B-0098-B541 removida deve ser armazenada como sobressalente?

Armazene em um ambiente limpo e seco em temperatura ambiente estável. Coloque em embalagem antiestática ou envolva as PCBs individuais em material antiestático.

Remova a bateria de backup antes do armazenamento de longo prazo e anote o tipo de bateria para reinstalação. Armazene longe da luz solar direta, umidade e vibração.

Permita que a unidade atinja a temperatura ambiente após o armazenamento antes de ligá-la.
