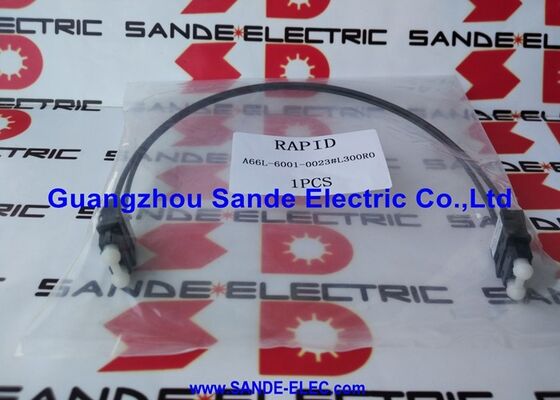

CABLO DE FIBRA ÓTICA A66L-6001-0023#L1R003 1M PARA αiSV FANUC A66L-6OO1-OO23#L1ROO3

FANUC A66L-6001-0023#L1R003 | Cabo de Fibra Óptica FSSB — 1m, Ligação Óptica CNC para Amplificador Servo

Número da Peça: A66L-6001-0023#L1R003

Fabricante: FANUC Ltd. (Japão)

Tipo de Produto: Cabo de Fibra Óptica — Cabo de Comunicação Óptica FSSB

Comprimento: 1 m (sufixo L1)

A Ligação Óptica Entre o CNC e a Unidade de Acionamento

O A66L-6001-0023#L1R003 é o cabo de fibra óptica FSSB padrão da FANUC — a ligação física óptica que conecta o módulo servo da unidade de controlo CNC à cadeia de amplificadores servo. Cada comando de posição e cada sinal de feedback do encoder num sistema CNC FANUC baseado em FSSB viaja através de um cabo deste tipo. Sem uma ligação óptica FSSB intacta, o CNC não consegue comunicar com os seus amplificadores servo e os eixos não se movem.

O FSSB — o Fiber-optic Serial Servo Bus — substituiu a interface de comando servo analógica anterior a partir da geração FANUC Series 15. O meio de fibra óptica elimina a interferência eletromagnética dos circuitos de comutação de alta corrente da unidade de acionamento, que corromperia os sinais elétricos num cabo convencional. Isto é especialmente importante em armários de máquinas-ferramenta densos, onde os amplificadores servo, as unidades de acionamento do fuso e a eletrónica de controlo CNC partilham proximidade.

O cabo liga-se entre o conector de saída ótica no módulo servo do CNC (a placa FSSB A17B ou A20B plug-in) e o conector de entrada ótica no primeiro amplificador servo na cadeia FSSB. Múltiplos amplificadores são ligados em série — a saída ótica de cada amplificador liga-se à entrada ótica do amplificador seguinte usando cabos adicionais de comprimentos iguais ou diferentes.

Sufixo L1R003 — Comprimento e Formato do Conector

Na nomenclatura de cabos A66L da FANUC, o sufixo após o símbolo # codifica a especificação do cabo. "L1" denota o comprimento de 1 metro. "R003" identifica o formato do conector redondo — o conector de fibra ótica plástico circular padrão usado nos módulos servo FANUC i-Series e amplificadores Alpha-series. Comprimentos alternativos na mesma família de cabos (L05 = 0,5m, L2 = 2m, L3 = 3m) usam o mesmo formato de conector R003 e servem a mesma aplicação FSSB.

Especificações Principais

FAQ

P1: O CNC exibe o alarme FSSB 360 ou 361 num ou mais eixos após uma manutenção do armário. O cabo pode ser a causa?

Alarmes FSSB após a manutenção são frequentemente causados por cabos de fibra ótica que foram desconectados e reconectados com faces de extremidade contaminadas ou desalinhadas. Remova os conectores do cabo, inspecione as faces de extremidade em busca de poeira ou impressões digitais, limpe com uma ferramenta de limpeza de fibra seca e reconecte firmemente. Se o alarme desaparecer, a contaminação foi a causa. Se o alarme persistir, teste com um cabo conhecido como bom.

P2: A máquina só precisa de 0,5m de cabo entre o módulo CNC e o primeiro amplificador. O L1R003 de 1m pode ser usado?

Sim. Um cabo mais longo do que o estritamente necessário é sempre aceitável — o excesso de cabo pode ser enrolado com um raio de curvatura mínimo de aproximadamente 30mm. Nunca dobre, esmague ou agrupe firmemente os cabos de fibra ótica FANUC. Danos físicos na fibra são a causa mais comum de falha de cabos FSSB em serviço.

P3: O que causa falha de cabos FSSB em serviço?

As causas mais comuns são danos físicos (dobras acentuadas, esmagamento sob braçadeiras de cabos, esmagamento por portas de armário), contaminação da face do conector por poeira ou óleo e degradação UV da jaqueta externa plástica ao longo de muitos anos. A fibra ótica plástica também se torna quebradiça com a idade — cabos instalados há mais de uma década podem desenvolver microfissuras nos pontos de entrada do conector devido a ciclos térmicos rotineiros.

P4: Os cabos de fibra ótica FANUC podem ser testados sem um medidor de potência de fibra ótica dedicado?

O teste funcional mais simples é visual: ilumine uma extremidade do cabo com uma lanterna LED brilhante e verifique se a luz sai da outra extremidade. Uma rutura completa na fibra não mostra transmissão de luz. No entanto, este teste não consegue detetar atenuação parcial do sinal — um cabo que transmite alguma luz ainda pode causar erros FSSB intermitentes se a atenuação for alta. Um medidor de potência de fibra ótica dedicado fornece uma medição quantitativa de aprovação/reprovação.

P5: O A66L-6001-0023#L1R003 é intercambiável com cabos FSSB de terceiros?

Os cabos FSSB FANUC usam fibra ótica plástica padrão com carcaças de conector específicas da FANUC. Cabos de substituição de terceiros com dimensões de conector compatíveis e especificações de fibra equivalentes estão disponíveis em fornecedores especializados de peças FANUC. Confirme a compatibilidade do conector e o diâmetro do núcleo da fibra antes de instalar um cabo não-FANUC numa máquina de produção.
