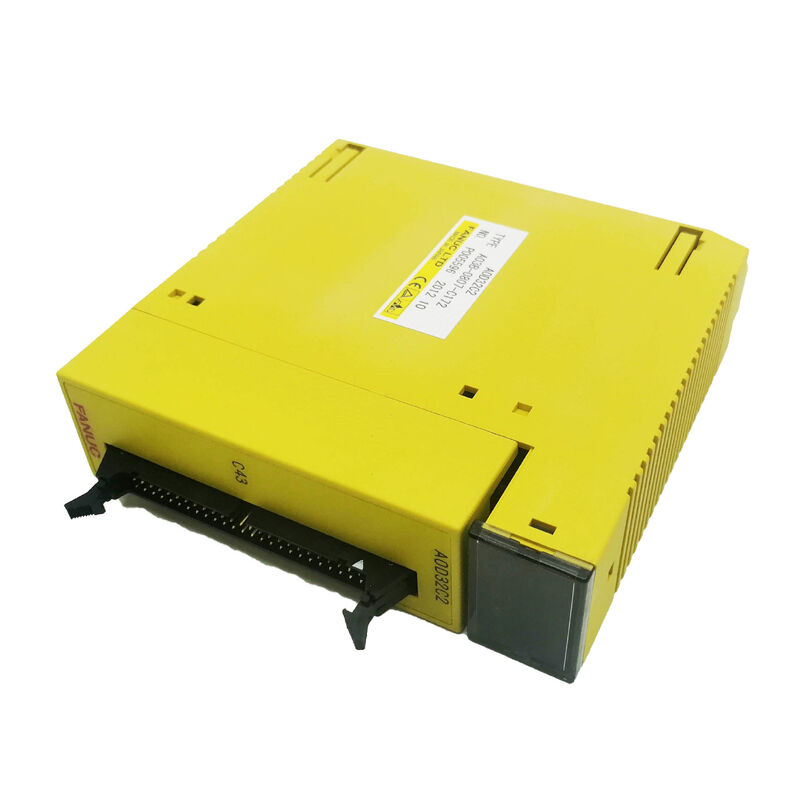

A03B-0807-C013 Fanuc A03B0807C013 AO3B-O8O7-COI3

FANUC A03B-0807-C013

Número da parte:A03B-0807-C013

Fabricante:FANUC Ltd. (Japão)

Tipo de produto:Módulo de interface de unidade de E/S-A ¢ FANUC I/O Link

Família de produtos:Série A03B-0807 (Unidade de E/S-A)

Voltagem de entrada:24VDC (± 10%)

Comunicação:FANUC I/O Link

CNC compatível:Série 0i, 16i, 18i e plataformas relacionadas

País de origem:Japão

O que ele liga

O A03B-0807-C013 é um módulo de interface FANUC I/O Unit-A a placa que conecta um controlador CNC aos seus dispositivos de I/O de campo através do autocarro serial FANUC I/O Link.

É o portal entre o controlador da máquina e os sinais de entrada/saída digitais do chão da máquina: interruptores de limite, sinais de troca de ferramentas, comandos de execução do fuso, ativação do líquido de arrefecimento,fechaduras de portas, e tudo o resto que o programa PMC lê e escreve.

A série A03B-0807 representa a primeira geração da família FANUC I/O Unit-A. Estes módulos inserem-se nas unidades de base de I/O instaladas no gabinete elétrico da máquina,fornecendo a interface de comunicação da qual a base e os seus módulos de E/S ligados dependem para trocar dados com o CNC.

A variante C013 é uma configuração específica de módulo de interface dentro desta série.C012) desempenham a mesma função como módulo de interface para a base A03B-0807 com diferenças nas opções específicas de conector ou comunicação entre subvariantes.

Resumo técnico

Perguntas frequentes

Q1: O CNC mostra um erro de comunicação do I/O Link na base de I/O contendo o A03B-0807-C013.

Verifique a conexão do cabo I/O Link tanto na porta JD1A/JD1B do CNC quanto no conector do módulo.Verificar também a alimentação de 24VDC para o módulo uma alimentação ausente ou baixa faz com que o módulo pare de comunicar sem gerar uma falha no próprio módulo.

P2: A série A03B-0807 é uma geração mais antiga. O A03B-0807-C013 é intercambiável com módulos de geração atual?

A série A03B-0807 é a primeira geração da Unidade de E/S A. Os módulos equivalentes atuais estão na série A03B-0819, que está em conformidade com os padrões UL/C-UL e suporta I/O Link i.Os módulos mais recentes são geralmente compatíveis como substitutos, mas o A03B-0807-C013 original não pode ser directamente substituído por um sistema de ligação I/O i-only mais recente sem verificação da compatibilidade.

Q3: Quantas unidades base A03B-0807 podem ser conectadas por canal de ligação I/O?

Até 16 grupos de escravos de E/S podem ser conectados a um único link de E/S. Até 4 unidades base podem ser ligadas por grupo para configurações de unidade de E/S-A conectadas a um CNC.O total de pontos de E/S através de todos os escravos deve permanecer dentro da contagem máxima de pontos de E/S da ligação de E/S.

P4: Após a substituição do A03B-0807-C013, os parâmetros do PMC precisam ser alterados?

Não. O PMC mantém todas as atribuições de endereços de E/S na placa de controle CNC. O módulo de substituição ocupa a mesma posição na topologia do I/O Link e opera com os mesmos endereços de E/S.Não é necessária uma reprogramação do PMC para uma troca similar por igual.

P5: Uma máquina está parada há vários anos. O A03B-0807-C013 é suspeito de causar falhas de E/S após reinicialização. O que deve ser inspecionado?

O armazenamento prolongado pode causar corrosão do conector e degradação do capacitor eletrolítico no PCB do módulo.Se as falhas de E/S forem intermitentes ou dependentes da temperatura após um período de aquecimento, o envelhecimento do condensador interno é a causa provável, a substituição da placa é o caminho prático.
