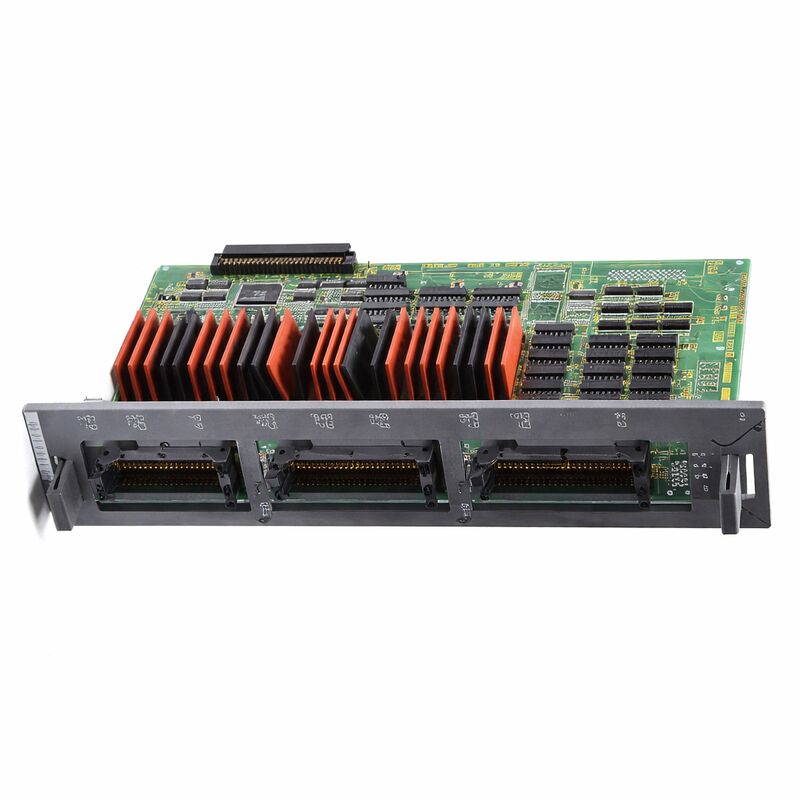

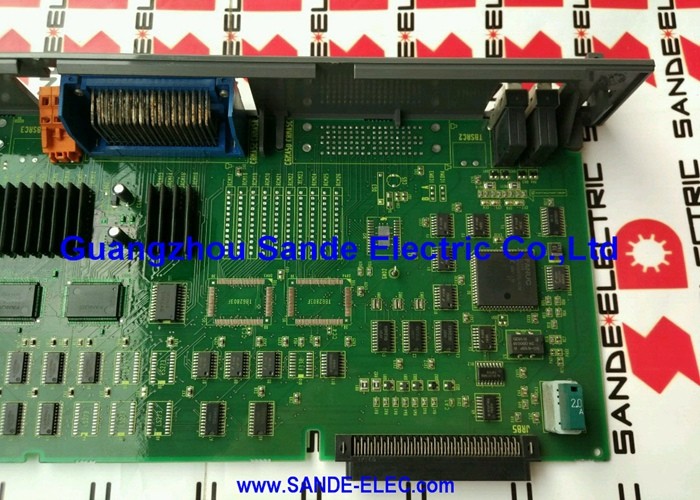

FANUC PC I/O BOARD A16B-2200-0956 A16B22000956 A16B-22OO-O956

FANUC A16B-2200-0956 | Placa de E/S Tipo Sink 104/72 Sem Skip de Alta Velocidade — CNC Série 16-A, Origem Japão

Número da Peça: A16B-2200-0956

Fabricante: FANUC Corporation (Japão)

Tipo de Produto: Placa de E/S de Máquina (Tipo Sink)

Série da Placa: A16B-2200

Configuração de E/S: 104 Entradas Digitais (DI) / 72 Saídas Digitais (DO)

Tipo de Saída: Sink (NPN, afundamento de corrente)

Skip de Alta Velocidade: Não incluído

Sistemas Compatíveis: FANUC Série 16-A (FS 16-MA e compatíveis)

Placas Associadas: A16B-2200-0900 (placa de CPU), A16B-1212-0470

Visão Geral

A A16B-2200-0956 é a placa de E/S de máquina para o controlador CNC FANUC Série 16-A — uma placa de alta capacidade do tipo sink, fornecendo 104 entradas digitais e 72 saídas digitais para conectar a lógica PMC do CNC aos dispositivos físicos da máquina-ferramenta.

É a interface central entre o que o programa ladder decide e o que a máquina realmente faz: cada sinal de um fim de curso, sensor de proximidade ou botão que o PMC precisa ler entra por esta placa, e cada saída que aciona um relé, válvula solenoide, lâmpada indicadora ou contator de motor auxiliar sai por ela.

A variante -0956 na série de E/S A16B-2200 é do tipo sink sem skip de alta velocidade.

A designação de saída tipo sink significa que os drivers de saída da placa puxam o circuito de carga para o terra (0V) quando energizados — a carga se conecta entre a alimentação positiva e o terminal de saída.

Esta é a configuração de saída mais comum para máquinas-ferramenta industriais que utilizam circuitos de controle de 24V CC, e corresponde à convenção de fiação que a grande maioria dos fabricantes de máquinas adotou para esta geração de máquinas.

A ausência da função de skip de alta velocidade distingue esta placa das variantes -0950 e -0952, que incluem esse recurso.

O skip de alta velocidade é necessário apenas para certos ciclos de medição de precisão e medição de ferramentas que exigem que o CNC trave a posição do eixo no momento exato em que ocorre um gatilho de sonda.

Se a aplicação da máquina não utiliza ciclos de skip de alta velocidade, a -0956 oferece a mesma capacidade de E/S 104/72 sem a eletrônica adicional.

Esta placa é encontrada em instalações CNC da Série 16-A, incluindo os controles da série FS 16-MA (A02B-0120-B502), juntamente com a placa de CPU A16B-2200-0900 e a placa A16B-1212-0470.

Especificações Principais

O Papel da Placa de E/S na Operação do CNC

A placa de E/S é o sistema sensorial e motor do controlador CNC. A CPU do CNC interpreta os programas de peças e gera o movimento dos eixos.

O PMC (Controlador Programável de Máquina) executa a lógica ladder que sequencia as operações da máquina — trocas de ferramentas, controle de refrigeração, movimentos de paletes, intertravamentos de segurança, seleções de modo. Mas a lógica do PMC é executada em endereços digitais que representam pontos de E/S abstratos.

A placa de E/S transforma esses pontos abstratos em conexões elétricas físicas.

Cada dispositivo da máquina que o PMC lê ou controla tem um endereço de E/S correspondente na placa.

Uma máquina com 60 fins de curso e sensores de proximidade precisa de 60 endereços de entrada.

Uma máquina com 50 saídas controladas — solenoides, relés, lâmpadas — precisa de 50 endereços de saída. A capacidade 104/72 da A16B-2200-0956 acomoda uma máquina substancial com considerável complexidade de automação.

As saídas tipo sink acionam suas cargas conectando o terminal negativo da carga ao terra. Quando o PMC comanda uma saída LIGADA, o transistor correspondente no circuito de saída conduz, completando o caminho da corrente através da carga.

Quando o PMC comanda DESLIGADO, o transistor abre, interrompendo o caminho da corrente. Essa comutação baseada em transistor é rápida, silenciosa e sem desgaste em comparação com saídas de relé mecânicas — pode comutar milhares de vezes por minuto sem degradação.

Circuito de Entrada — Imunidade a Ruído e Isolamento Óptico

Os 104 circuitos de entrada na A16B-2200-0956 utilizam isolamento óptico para separar a fiação de campo dos circuitos lógicos da placa. O sinal de campo de cada canal de entrada aciona um LED dentro de um optoacoplador.

O fotodetector do optoacoplador então gera o sinal de nível lógico visto pelo endereço de entrada do controlador.

O LED e o fotodetector não compartilham nenhuma conexão elétrica — apenas a luz atravessa a barreira de isolamento.

Este isolamento é crítico no ambiente de máquinas-ferramenta. A fiação de campo corre ao lado de cabos de alimentação de motores, cabos de alimentação de solenoides e outras fontes de ruído elétrico.

Sem isolamento, essas fontes de ruído se acoplariam aos circuitos de entrada e causariam acionamentos falsos — o PMC veria as entradas mudarem de estado quando nenhum evento físico ocorresse. O acoplamento óptico elimina esse caminho de acoplamento.

A fiação de campo pode carregar seu ruído sem que nada dele atinja a lógica do controlador.

Sink vs Source — Correspondência com a Fiação da Máquina

A designação tipo sink da A16B-2200-0956 descreve como os transistores de saída são configurados. As saídas sink puxam o terminal de saída para o terra quando ativas, de modo que a carga se conecta da linha de alimentação positiva ao terminal de saída.

Em sistemas de controle de 24V CC, isso significa que o terminal de saída varia entre 0V (ativo) e aproximadamente 24V (inativo).

As saídas tipo source (encontradas na variante companheira -0986) funcionam ao contrário — o terminal de saída conecta a alimentação positiva à carga quando ativo, e a carga se conecta do terminal de saída ao terra.

A fiação original do fabricante da máquina determina qual tipo está correto. Misturar placas de saída sink e source em uma máquina com fiação para o outro tipo resultaria em todas as saídas se comportando de forma invertida — ligadas quando comandadas desligadas e vice-versa.

Sempre confirme o tipo da placa original antes de adquirir uma substituta.

FAQ

P1: O CNC exibe um grande número de alarmes de E/S PMC simultaneamente após uma sobretensão na oficina mecânica. Muitas entradas leem como ativas quando os dispositivos de campo correspondentes são confirmados como desligados. A placa de E/S está danificada?

Uma sobretensão que contorna os optoacopladores da placa pode causar falhas em múltiplas entradas, onde as entradas parecem ativas independentemente do estado do dispositivo de campo.

Isso é consistente com optoacopladores danificados — um evento de surto pode romper o isolamento na camada de acoplamento do optoacoplador, deixando o fotodetector permanentemente condutor.

Se múltiplos canais de entrada apresentarem estado incorreto simultaneamente após um evento de surto, danos na placa são a causa provável e a substituição é apropriada.

P2: Apenas alguns canais de saída específicos pararam de funcionar. O PMC mostra os endereços correspondentes comandados como LIGADOS, mas os dispositivos de campo não respondem. Outras saídas na mesma placa estão normais. O que deve ser verificado?

Falhas isoladas de canal de saída — onde algumas saídas específicas param de funcionar enquanto outras permanecem funcionais — geralmente resultam da falha de transistores de saída individuais abertos. Esta é uma falha em nível de componente.

Verifique primeiro o fusível associado ou a proteção contra sobrecorrente para os canais afetados — alguns grupos de saída compartilham um fusível comum, e um fusível queimado para todas as saídas desse grupo.

Se os fusíveis estiverem intactos e o PMC confirmar que os endereços estão comandados como LIGADOS, os transistores de saída falharam e a reparação ou substituição da placa é necessária.

P3: Após substituir a A16B-2200-0956, algumas entradas que antes funcionavam agora leem incorretamente. O que pode causar isso?

Leituras de entrada incorretas após a substituição da placa geralmente indicam um problema de mapeamento de endereço de E/S ou um conector que não está totalmente encaixado.

O conector entre a placa e a fiação de campo deve estar totalmente engatado — um conector parcialmente inserido pode deixar alguns canais de entrada desconectados.

Verifique se todos os conectores estão totalmente encaixados.

Confirme também se os parâmetros de endereço de E/S da placa de substituição correspondem à instalação original, pois algumas configurações exigem que as configurações do switch DIP ou dos parâmetros de endereço sejam verificadas após a substituição da placa.

P4: A A16B-2200-0956 é intercambiável com a A16B-2200-0986?

Ambas as placas oferecem 104/72 E/S sem skip de alta velocidade, mas a -0956 é do tipo sink e a -0986 é do tipo source. Estas não são intercambiáveis em uma aplicação de máquina. A fiação de campo da máquina é projetada para um tipo específico de saída.

Instalar o tipo errado inverte toda a polaridade de saída — as saídas ligam quando comandadas desligadas e desligam quando comandadas ligadas.

Sempre combine exatamente o tipo da placa original (sink ou source).

P5: A máquina ocasionalmente produz um alarme de link de E/S PMC que desaparece ao ligar. A placa está em serviço há muitos anos. O que pode estar se deteriorando?

Alarmes intermitentes de link de E/S que desaparecem ao ligar, sem danos de hardware, são frequentemente causados por capacitores eletrolíticos envelhecidos na seção de fonte de alimentação da placa.

Capacitores degradados permitem ondulação na tensão de alimentação que pode causar erros de comunicação ocasionais na interface do link de E/S.

A falha é intermitente porque os capacitores estão marginais, não totalmente falhados.

Uma substituição preventiva de capacitores em uma placa que apresenta esse comportamento nessa idade restaura a operação confiável sem a necessidade de uma substituição completa da placa.
