Placa de circuito CNC
>
|
| Lugar de origem | Japão |
| Marca | FANUC |
| Certificação | CE ROHS |
| Número do modelo | A16B-2201-0110 |
Número da parte:A16B-2201-0110
Fabricante:FANUC Corporation (Japão)
Tipo de produto:PCB de entrada/saída do painel do operador (interface do painel da máquina)
Série do quadro:A16B-2201
Sistemas compatíveis:FANUC séries 16i, 18i, 21i (F16M/T)
Descrição:Unidade de interface do painel do operador da máquina

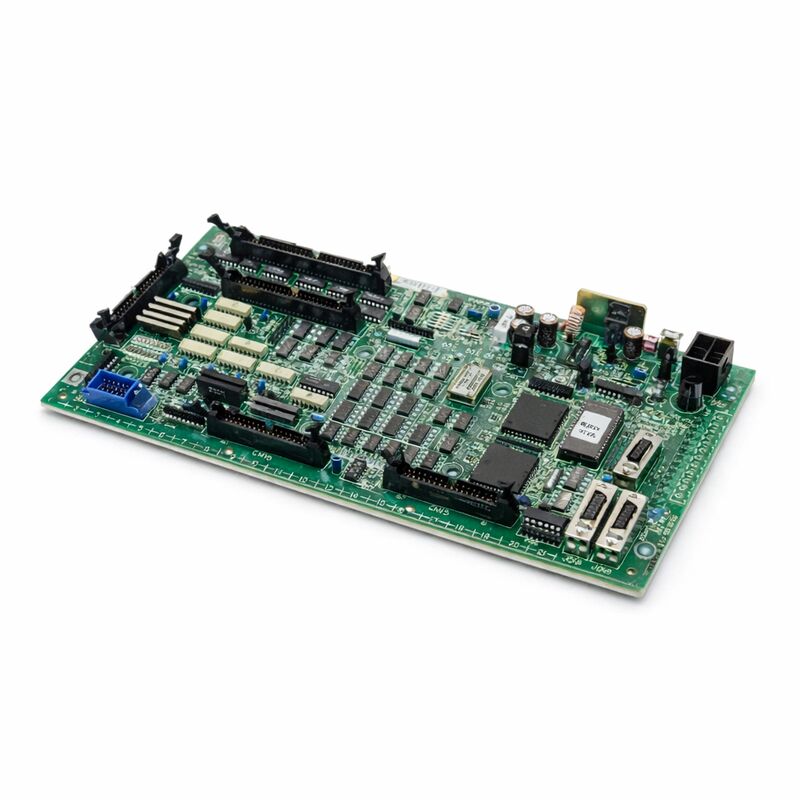

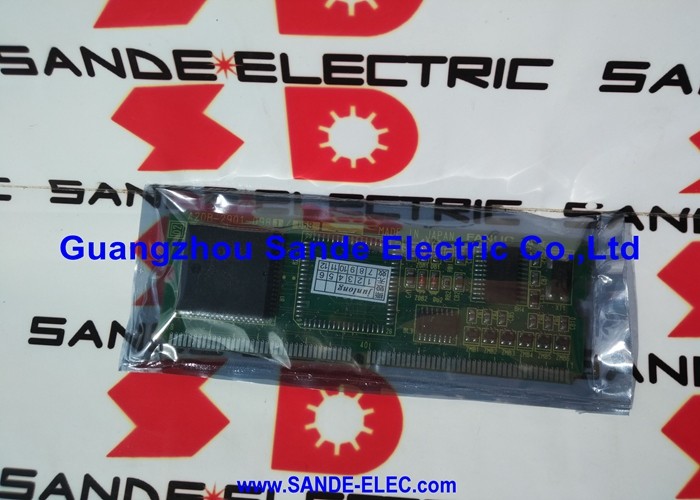

O A16B-2201-0110 é o painel de operação de I/O PCB para os controladores CNC das séries 16i, 18i e 21i da FANUC, especificamente as configurações do painel de operação da máquina F16M e F16T.Esta placa é a ponte física e eletrônica entre o hardware do painel do operador da máquina e a lógica PMC do controlador CNC (Programmable Machine Controller)Todos os botões pressionados, a selecção do interruptor e a luz indicadora no painel do operador da máquina fluem através desta placa.
O painel do operador é onde o ser humano encontra a máquina.
Os botões de anulação da taxa de alimentação, os interruptores de seleção de modo, os botões de corrida do eixo, o início do ciclo, a retenção de alimentação, o bloco único todos esses controles físicos estão ligados à placa de E/S do painel do operador.
A placa recebe os sinais elétricos desses controles, os converte em estados digitais e os apresenta ao PMC através de sua interface de E/S.
Na direção de retorno, a lógica de saída do PMC, que impulsiona as lâmpadas indicadoras e os monitores de estado do painel, flui através desta placa para os circuitos físicos da lâmpada.
Sem um A16B-2201-0110 em funcionamento, o painel do operador da máquina fica inoperante.
O CNC pode continuar a funcionar internamente, mas o operador perde a capacidade de controlar a máquina através do painel.
Igualmente importante, critical panel inputs like the emergency stop button and the feed hold function route through this board — a failed panel I/O board can compromise the machine's ability to respond to operator safety commands through the panel.
| Parâmetro | Valor |
|---|---|
| Número da parte | A16B-2201-0110 |
| Fabricante | Corporação FANUC |
| Tipo de produto | PCB de entrada/saída do painel do operador |
| Série de painéis | A16B-2201 |
| Sistemas compatíveis | FANUC séries 16i, 18i, 21i (F16M/T) |
| Aplicação | Interface do painel do operador da máquina |
| Voltagem de entrada | 24 V de corrente contínua (lado do campo) |
| Origem | Japão |
| Temperatura de funcionamento | 0 55°C |
| Temperatura de armazenamento | -20 60°C |
| Humidade | 75% RH max (não condensante) |
| Condição disponível | Novos (excedentes) / Renovados / Reparados |
A placa de E/S do painel do operador ocupa uma posição arquitetônica específica no sistema CNC. A placa principal da CPU do controlador CNC lida com a execução do programa e a interpolação de movimento.O PMC executa a lógica da escada da máquina.
A placa de entrada/saída do painel lida com a interface elétrica com o mundo físico do painel da máquina.
Os painéis das máquinas contêm dezenas ou centenas de botões individuais, interruptores de chave, selectores e lâmpadas indicadoras.
Cada um deles é um circuito elétrico separado com sua própria fiação.ligações individuais para os circuitos lógicos do CNC, um arranjo impraticável em termos de imunidade ao ruído, complexidade da fiação e distância.
A placa de entrada/saída do painel resolve isso concentrando a fiação do painel em uma interface estruturada e condicionada.
Os circuitos de entrada da placa fornecem isolamento óptico entre a fiação do painel de corrente contínua de 24 V do lado do campo e os circuitos lógicos do controlador.
Este isolamento bloqueia o ruído e os transientes de voltagem que podem viajar da fiação do painel que atravessa o gabinete da máquina ao lado dos cabos de alimentação para a lógica sensível do controlador.
Os circuitos de saída da placa conduzem os circuitos da lâmpada indicadora.
Estes exigem mais corrente do que a lógica do controlador pode fornecer diretamente.fornecendo a corrente necessária para iluminar as lâmpadas enquanto a lógica do controlador simplesmente define um bit de saída digital.
O A16B-2201-0110 serve a F16M (configuração do centro de usinagem) e F16T (configuração do centro de viragem) da plataforma da série 16i.Esta distinção é importante porque os centros de usinagem e os centros de torneamento têm diferentes configurações do painel do operador e diferentes requisitos de E/S..
A configuração M inclui entradas e saídas específicas adequadas às funções adicionais de um centro de usinagem ∙ sinais de mudança de ferramenta, entradas de orientação do fuso, sinais de mudança de palete.A configuração T aborda os diferentes requisitos de E/S de um centro de torneamento.
O A16B-2201-0110 apresenta os requisitos de E/S desses tipos de painéis de operador, fornecendo as atribuições de sinal e contagens de canais corretas para o tipo específico de máquina.
A instalação de uma placa especificada para um tipo de máquina diferente pode resultar num mapeamento de E/S incorreto, mesmo que a placa se encaixe fisicamente e os tipos de conectores correspondam.
As falhas da placa de entrada/saída do painel produzem sintomas visíveis e imediatos; botões do painel que deixam de responder, luzes indicadoras que permanecem permanentemente acesas ou permanentemente escuras, independentemente do estado da máquina;selectores de modo que parecem não ter efeito estes são todos característicos de uma placa de E/S de painel falha ou falha.
As telas de diagnóstico PMC do CNC são a principal ferramenta de diagnóstico.
Estas telas exibem o estado em tempo real de cada endereço de E/S no PMC.O técnico monitora os endereços de entrada do PMC correspondentes a botões específicos do painel enquanto pressiona e solta fisicamente cada botão.Se o endereço mudar de estado corretamente, esse canal de entrada é funcional. Se não responder, a falha está na placa, na fiação ou no próprio dispositivo do painel.
Múltiples canais de entrada ou saída falhando simultaneamente, particularmente canais que compartilham o mesmo grupo de conectores na placa, sugerem fortemente uma falha na placa em vez de problemas de fiação.As falhas individuais de fiação normalmente afetam um sinal de cada vez.
As falhas dos conectores ou da placa afetam grupos de sinais simultaneamente.
P1: O botão de início do ciclo da máquina parou de funcionar. O CNC não mostra nenhum alarme e parece normal. Pode ser o A16B-2201-0110?
Verifique a tela de diagnóstico do PMC para o endereço de entrada de início do ciclo ao pressionar o botão.a placa está lendo a entrada do botão corretamente o problema está na lógica escada PMC ou condições do modo CNC que porta a função de início do ciclo.
Se o endereço não mudar de estado quando o botão é pressionado, e a resistência de contato do botão é confirmada boa com um multimetro, o circuito de entrada da placa para esse canal falhou.
P2: As lâmpadas de indicador de painel múltiplos são acesas permanentemente, independentemente do estado da máquina. O PMC mostra os endereços de saída para essas lâmpadas comandadas para desligar.
As lâmpadas comandadas desligadas, mas acesas permanentemente, indicam que os circuitos dos condutores de saída para esses canais falharam no estado condutor.
Os condutores devem desligar quando comandado pelo PMC, mas um condutor falhado continua a conduzir.
Esta é uma falha no nível da placa na seção do driver de saída. Os canais afetados não podem ser corrigidos por alterações de software ̇ a placa requer reparo ou substituição.
P3: Após um evento de relâmpago nas proximidades, o painel parou completamente de responder - nenhum botão funciona, nenhuma lâmpada ilumina. A máquina inicia normalmente. É este o quadro?
Os eventos de relâmpago produzem transientes de tensão que podem danificar os circuitos de proteção de entrada em placas conectadas a fiação de campo externo.
A placa de entrada/saída do painel está diretamente ligada à fiação do painel que atua como uma antena para energia de onda.
Os componentes de proteção de entrada podem ter sido danificados enquanto os outros circuitos da placa permanecem intactos.
Se não for visível qualquer dano, mas se o padrão de falha ̇ perda completa do painel com operação CNC normal ̇ for consistente, substitua a placa e faça o ensaio.
Q4: O substituto A16B-2201-0110 foi instalado. O painel agora responde, mas um botão específico parece ter a função errada. O que pode causar isso?
Incorrect button function after board replacement usually indicates an I/O address mismatch — the PMC parameters or ladder logic that map physical I/O addresses to CNC functions may need to be verified.
Em algumas configurações, a atribuição do endereço de E/S é definida através de parâmetros ou uma configuração de conector que deve corresponder à configuração original da placa.
Verificar as atribuições de endereços de entrada/saída no ecrã de diagnóstico do PMC em relação à documentação de fiação da máquina.
P5: A placa parece intacta, mas o painel da máquina sempre teve um botão que intermitentemente não consegue registrar.
A falha intermitente de um único botão é mais provável que seja um problema de hardware do painel, um contato de botão desgastado, um conector com alta resistência nesse canal específico,ou um fio danificado no cabo para esse botão que uma falha de placaAs falhas da placa que produzem um comportamento intermitente tendem a afectar vários canais.
Teste a resistência de contato do botão diretamente. Inspecione a fiação para esse botão. Se a fiação e o teste de contato estiverem bons e a falha persistir, o circuito de entrada da placa para esse canal é marginal.
