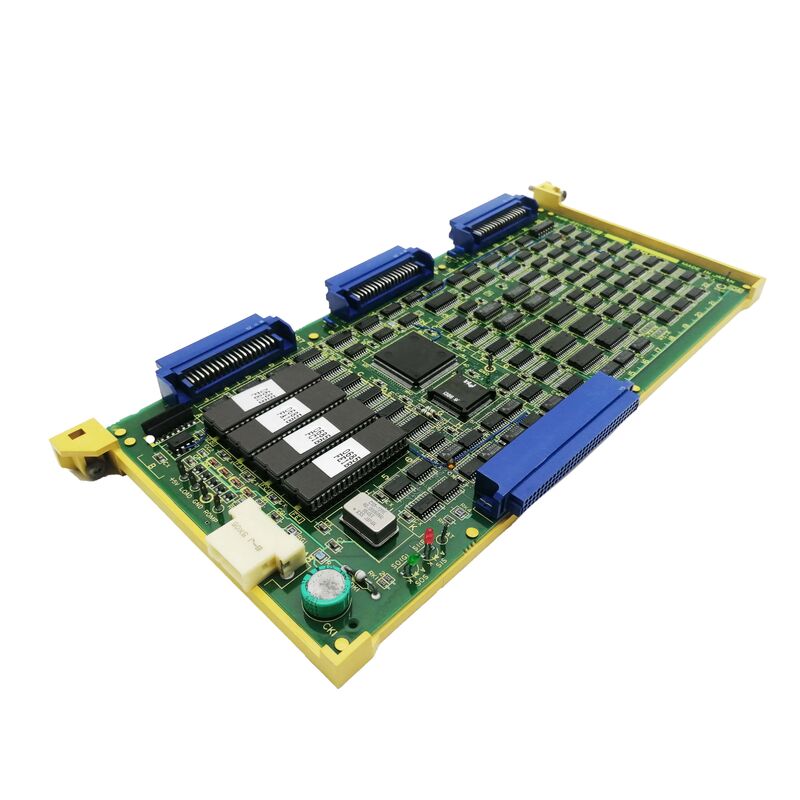

Módulo de controle Fanuc A16B-2201-0351 A16B22010351 A16B-22O1-O351

A16B-2201-0351∙ FANUC Série 15-B PCB de amortecimento multi-eixo Sub-CPU / Max Sub-B / Controle multi-eixo / Controle síncrono / Série 15-B

Arquitetura de sub-CPU na série 15-B Por que um segundo processador?

A série FANUC 15-B é concebida para as máquinas-ferramentas multiaxos mais exigentes ­ linhas de transferência, grandes centros de usinagem multifundiles,e sistemas de fabrico flexíveis onde o número de eixos atinge 8Gerenciando este número de eixos simultaneamente impostos orçamento em tempo real da CPU principal.

A série 15-B aborda isso através de uma arquitetura de sub-CPU: a CPU principal lida com as principais funções CNC (interpolação de programas, interface do usuário, comunicação),enquanto uma placa de sub-CPU dedicada lida com o controle do eixo expandido e funções síncronas. A A16B-2201-0351 é esta placa de sub-CPU com a designação "Max Sub-B" indicando que carrega a capacidade máxima disponível na opção de sub-CPU para a Série 15-B.

Informações essenciais sobre o produto

Max Sub-B

Dentro da família de placas de sub-CPU da série 15-B, várias variantes fornecem diferentes níveis de capacidade:

• A16B-2201-0310 (Sub-A, de alta velocidade):Sub-CPU de alta velocidade para aplicações que exijam uma resposta axial rápida
• A16B-2201-0331:Especificamente para controlo multiaxial, controlo síncrono e verificação de avarias
• A16B-2201-0351 (Sub-B máximo):A placa de sub-CPU de especificação máxima, fornecendo o conjunto completo de capacidades de verificação multi-eixo, síncrona e de mau funcionamento

A designação "Max" para o A16B-2201-0351 indica que ele carrega o conjunto máximo de características dentro da classe Sub-B adequado para as configurações mais exigentes da série 15-B.

Cenários de aplicação

Falha do sub-CPU de um grande centro de usinagem:Um centro de usinagem multi-eixo da série 15-B com 12 eixos controlados desenvolve um alarme relacionado à placa de sub-CPU. Os eixos 5 ¢ 12 não estão disponíveis. O A16B-2201-0351 é identificado como a placa falhada.Substituição restabelece a operação multi-eixo completa.

Falha de regulação do eixo síncrono:Uma máquina de tipo pórtico com eixos de pórtico sincronizados desenvolve um alarme de controle síncrono.Substituição da placa restaura o movimento coordenado do par de eixos síncronos.

Perguntas frequentes

P1: Qual é a diferença entre o A16B-2201-0351 (Max Sub-B) e o A16B-2201-0331?

Ambas as placas fornecem controle multi-eixo, controle síncrono e funções de verificação de mau funcionamento para a série 15-B.O A16B-2201-0351 é designado como "Max Sub-B" indicando maior capacidade ou recursos de processamento adicionais em comparação com o A16B-2201-0331. Confirmar a partir da documentação de hardware da série FANUC 15-B qual a variante de sub-CPU necessária para a configuração específica do eixo do sistema.

P2: A substituição do A16B-2201-0351 requer uma reajustação dos parâmetros do eixo?

Os parâmetros de eixo múltiplos e de eixo síncrono são armazenados na memória de parâmetros principal do CNC, não na placa de sub-CPU.Após a instalação do substitutoVerificar todas as funções do eixo, incluindo o comportamento do par síncrono após a substituição.

P3: Que alarmes CNC indicam que o A16B-2201-0351 falhou em vez de uma falha de acionamento do eixo?

As falhas da placa da sub-CPU geralmente geram alarmes que afetam vários eixos simultaneamente, especificamente os eixos além da capacidade nativa da CPU principal.Se os eixos 1·4 funcionarem normalmente, mas os eixos 5+ todos alarmarem juntosOs alarmes de eixo único (um eixo fora de um conjunto) mais comumente apontam para o servo drive ou motor para esse eixo específico em vez do sub-CPU.

P4: O A16B-2201-0351 é compatível com sistemas CNC da série 15-A ou da série 15-C?

O A16B-2201-0351 é confirmado para a Série 15-B. A Série 15-A usa hardware de placa de sub-CPU diferente (como o A16B-2200-0081 para funções de eixo adicionais).A série 15-C (se aplicável) tem a sua própria geração de hardwareSempre especifique o modelo exato da série 15 (15-A, 15-B, 15-C) ao adquirir esta placa.

Q5: Que tipo de backup de dados é necessário antes de substituir o A16B-2201-0351?

Tal como acontece com qualquer manutenção da placa da unidade principal CNC, realizar uma cópia de segurança completa antes da substituição de todos os parâmetros da CNC (incluindo parâmetros específicos do eixo e os parâmetros do eixo síncrono), todos os programas de peças, dados da ferramenta,dados de compensação de trabalhoA placa de sub-CPU em si não armazena dados do programa, mas o backup garante a recuperação se ocorrer qualquer outro problema durante o processo de substituição da placa.
